XLPE PVC control cable

उत्पाद वास्तविक शॉट

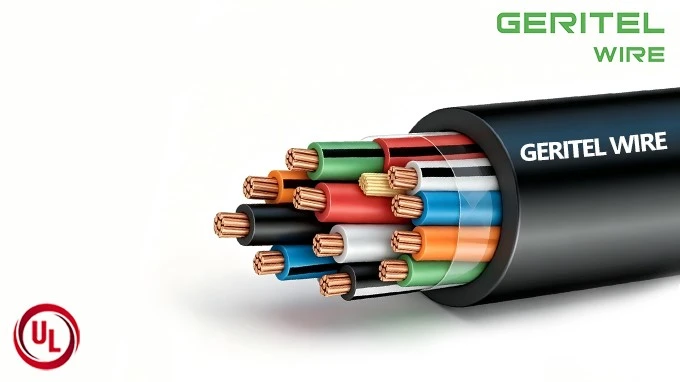

XLPE/PVC Type TC-ER

पावर और सिग्नल सर्किट के लिए 10 एडब्ल्यूजी टीसी {{1}ईआर - उच्च - एम्पेसिटी एक्सएलपीई इंसुलेटेड कंट्रोल केबल

फ़ैक्टरी स्वचालन और नियंत्रण प्रणालियों में, एक केबल विफलता पूरी उत्पादन लाइन को रोक सकती है। यह10 एडब्ल्यूजी टीसी-ईआर नियंत्रण केबलऔद्योगिक वातावरण की मांग के लिए आवश्यक स्थायित्व और विद्युत प्रदर्शन प्रदान करता है। एक्सएलपीई इन्सुलेशन, फंसे हुए नंगे तांबे के कंडक्टर और एक मजबूत पीवीसी जैकेट की विशेषता के साथ, यह केबल ट्रे इंस्टॉलेशन में विश्वसनीय सिग्नल और पावर ट्रांसमिशन प्रदान करता है।UL1277 और UL44600V रेटिंग के साथ प्रमाणित, यह केबल बिना नाली के एक्सपोज्ड रन ट्रे इंस्टॉलेशन के लिए टाइप टीसी -ईआर रेटेड है। एक्सएलपीई इन्सुलेशन गर्मी, नमी और रसायनों के लिए उत्कृष्ट प्रतिरोध प्रदान करता है, जिससे फैक्ट्री ऑटोमेशन, इंस्ट्रूमेंटेशन कंट्रोल और सेंसर सिस्टम में दीर्घकालिक विश्वसनीयता सुनिश्चित होती है। 10 AWG आकार नियंत्रण सर्किट और कम - बिजली उपकरण कनेक्शन दोनों के लिए पर्याप्त क्षमता प्रदान करता है।

उत्पाद विशिष्टताएँ

XLPE PVC 600V TC-ER

उत्पाद वर्णन

XLPE/PVC, 600V नियंत्रण, प्रकार TC{{1}ER डायरेक्ट ब्यूरियल केबल्स में पूरी तरह से एनील्ड नंगे तांबे के क्लास B स्ट्रैंडेड कंडक्टर होते हैं, जो तेल और गैस प्रतिरोधी क्रॉस{2}}लिंक्ड पॉलीथीन (XLPE), बिना परिरक्षित या परिरक्षित और काले पीवीसी जैकेट से ढके होते हैं। इन केबलों का उपयोग औद्योगिक बिजली या स्टेशन नियंत्रण सर्किट में किया जाता है।

अनुप्रयोग

नाली, डक्ट, मुक्त हवा, रेसवे और प्रत्यक्ष दफन में, प्राथमिक स्थापनाओं में केबल ट्रे और बाहरी स्थान शामिल हैं।
गीले या सूखे स्थानों में
प्रति एनईसी श्रेणी I, डिव . 2 औद्योगिक खतरनाक स्थानों के लिए स्वीकृत
3 या अधिक कंडक्टरों के लिए एनईसी के अनुसार उपयोग किए जाने वाले एक्सपोज़्ड रन (ईआर) के लिए अनुमति; ग्राउंड वायर के बिना दो कंडक्टर केवल टाइप टीसी हैं

विशेषताएँ

90 डिग्री गीला या सूखा पर रेटेड
रिप्पोर (आवश्यकतानुसार)
उत्कृष्ट सूर्यप्रकाश प्रतिरोध
-25 डिग्री पर कोल्ड बेंड टेस्ट को पूरा करता है

विशेष विवरण
कंडक्टर गिनती	2 से 37 कंडक्टरों में उपलब्ध है
कंडक्टर	पूरी तरह से एनील्ड नंगे तांबे की कक्षा बी
गेज आकार	14 से 10 AWG में उपलब्ध है
इन्सुलेशन	क्रॉस -लिंक्ड पॉलीथीन (XLPE) 14 AWG और बड़े प्रकार XHHW-2 हैं
रंग कोडिंग	प्रति आईसीईए एस-58-679 विधि 1, तालिका ई-2; अतिरिक्त रंग कोडिंग विकल्प उपलब्ध हैं
फिलर्स	गैर -हीड्रोस्कोपिक फिलर्स, एक राउंड फ़िनिश कंडक्टर प्राप्त करने के लिए आवश्यक हैं
शील्ड (वैकल्पिक)	कुल मिलाकर एल्यूमीनियम पॉलिएस्टर फ़ॉइल 20 एडब्ल्यूजी फंसे हुए टिनयुक्त तांबे के नाली तार के संपर्क में है
जैकेट	पॉलीविनाइल क्लोराइड (पीवीसी)
जैकेट अंकन	टाइप करें टीसी -ईआर (3 या अधिक कंडक्टर) कंडक्टर आकार 14 AWG - 10 AWG: 00000 FT ग्रेटर तार XXAWG XX/C XHHW -2 पीवीसी JKT (या OS) 600V 90C गीला या सूखा प्रकार TC-ER (UL) सन रेस डिर बर चीन में निर्मित MMDDYYYY टाइप टीसी(2 कंडक्टर) कंडक्टर का आकार 14 AWG - 10 AWG: 00000 FT ग्रेटर वायर XXAWG XX/C XHHW-2 पीवीसी JKT (या OS) 600V 90C गीला या सूखा प्रकार TC (UL) सन रेस डिर बर चीन में निर्मित MMDDYYYY
पैकेजिंग	विभिन्न लंबाई और आयामों में गैर-वापसी योग्य लकड़ी की रीलें
प्रदर्शन अनुपालन	एएसटीएम बी3, एएसटीएम बी8, एएसटीएम बी33 यूएल 44 UL1277 यूएल 1685 (लौ एक्सपोज़र परीक्षण) एएनएसआई/एनईएमए डब्ल्यूसी 70/आईसीईए एस-95-658 एनईसी
अन्य अनुपालन	ईपीए 40 सीएफआर, भाग 261 OSHA RoHS-अनुपालक/RoHS 2-अनुपालक पहुंच के अनुरूप

रक्षाहीन

कंडक्टर गिनती	कंडक्टर का आकार AWG	इन्सुलेशन मोटाई (मिमी) में	जैकेट की मोटाई (मिमी) में	लगभग। कुल मिलाकर व्यास (मिमी) में	लगभग। शुद्ध वजन पौंड/किलोवाट (किलो/किमी)
2	14	0.030(0.76)	0.045(1.14)	0.37(9.3)	65(95)
3	14	0.030(0.76)	0.045(1.14)	0.39(9.9)	85(124)
4	14	0.030(0.76)	0.045(1.14)	0.42(10.8)	105(154)
5	14	0.030(0.76)	0.045(1.14)	0.46(11.7)	125(185)
7	14	0.030(0.76)	0.045(1.14)	0.50(12.7)	165(242)
9	14	0.030(0.76)	0.060(1.52)	0.62(15.8)	225(333)
12	14	0.030(0.76)	0.060(1.52)	0.69(17.5)	285(422)
19	14	0.030(0.76)	0.060(1.52)	0.80(20.4)	425(632)
25	14	0.030(0.76)	0.080(2.03)	0.98(24.9)	590(874)
30	14	0.030(0.76)	0.080(2.03)	1.04(26.3)	685(1,018)
37	14	0.030(0.76)	0.080(2.03)	1.11(28.3)	820(1,218)
2	12	0.030(0.76)	0.045(1.14)	0.40(10.2)	85(125)
3	12	0.030(0.76)	0.045(1.14)	0.43(10.8)	115(166)
4	12	0.030(0.76)	0.045(1.14)	0.47(11.8)	145(209)
5	12	0.030(0.76)	0.045(1.14)	0.51(12.9)	170(253)
7	12	0.030(0.76)	0.060(1.52)	0.59(14.9)	245(361)
9	12	0.030(0.76)	0.060(1.52)	0.69(17.4)	310(455)
12	12	0.030(0.76)	0.060(1.52)	0.76(19.4)	395(582)
19	12	0.030(0.76)	0.080(2.03)	0.93(23.7)	630(937)
25	12	0.030(0.76)	0.080(2.03)	1.09(27.6)	815(1,209)
30	12	0.030(0.76)	0.080(2.03)	1.15(29.2)	955(1,415)
37	12	0.030(0.76)	0.080(2.03)	1.24(31.4)	1,150(1,705)
2	10	0.030(0.76)	0.080(2.03)	0.45(11.4)	115(170)
3	10	0.030(0.76)	0.045(1.14)	0.48(12.1)	155(231)
4	10	0.030(0.76)	0.045(1.14)	0.52(13.3)	200(294)
5	10	0.030(0.76)	0.045(1.14)	0.60(15.4)	260(385)
7	10	0.030(0.76)	0.060(1.52)	0.66(16.7)	345(508)
9	10	0.030(0.76)	0.060(1.52)	0.77(19.6)	435(644)
12	10	0.030(0.76)	0.060(1.52)	0.86(21.8)	560(831)

कुल मिलाकर परिरक्षित

कंडक्टर गिनती	कंडक्टर का आकार AWG	इन्सुलेशन मोटाई (मिमी) में	जैकेट की मोटाई (मिमी) में	लगभग। कुल मिलाकर व्यास (मिमी) में	लगभग। शुद्ध वजन पौंड/किलोवाट (किलो/किमी)
2	14	0.030(0.76)	0.045(1.14)	0.37(9.4)	70(102)
3	14	0.030(0.76)	0.045(1.14)	0.39(10.0)	90(131)
4	14	0.030(0.76)	0.045(1.14)	0.43(10.8)	110(162)
5	14	0.030(0.76)	0.045(1.14)	0.46(11.8)	130(193)
7	14	0.030(0.76)	0.045(1.14)	0.50(12.8)	170(250)
9	14	0.030(0.76)	0.060(1.52)	0.62(15.9)	230(342)
12	14	0.030(0.76)	0.060(1.52)	0.69(17.6)	290(431)
19	14	0.030(0.76)	0.060(1.52)	0.81(20.5)	435(642)
25	14	0.030(0.76)	0.080(2.03)	0.98(25.0)	600(886)
30	14	0.030(0.76)	0.080(2.03)	1.04(26.4)	695(1029)
37	14	0.030(0.76)	0.080(2.03)	1.12(28.4)	830(1231)
2	12	0.030(0.76)	0.045(1.14)	0.41(10.3)	90(132)
3	12	0.030(0.76)	0.045(1.14)	0.43(10.9)	120(173)
4	12	0.030(0.76)	0.045(1.14)	0.47(11.9)	150(217)
5	12	0.030(0.76)	0.045(1.14)	0.51(13.0)	180(261)
7	12	0.030(0.76)	0.060(1.52)	0.59(15.0)	250(369)
9	12	0.030(0.76)	0.060(1.52)	0.69(17.5)	315(464)
12	12	0.030(0.76)	0.060(1.52)	0.76(19.4)	400(592)
19	12	0.030(0.76)	0.080(2.03)	0.94(23.8)	640(948)
25	12	0.030(0.76)	0.080(2.03)	1.09(27.7)	825(1221)
30	12	0.030(0.76)	0.080(2.03)	1.15(29.2)	960(1428)
37	12	0.030(0.76)	0.080(2.03)	1.24(31.5)	1155(1718)
2	10	0.030(0.76)	0.045(1.14)	0.45(11.5)	120(177)
3	10	0.030(0.76)	0.045(1.14)	0.48(12.2)	165(238)
4	10	0.030(0.76)	0.045(1.14)	0.53(13.4)	205(302)
5	10	0.030(0.76)	0.060(1.52)	0.61(15.4)	265(393)
7	10	0.030(0.76)	0.060(1.52)	0.66(16.8)	350(517)
9	10	0.030(0.76)	0.060(1.52)	0.78(19.7)	440(653)
12	10	0.030(0.76)	0.080(2.03)	0.90(23.0)	605(894)

प्रमाणपत्र

control tray

पैकेजिंग

UL tray TC-ER unshielded control XLPE PVC cable

रोल

UL Type TC-ER XLPE/PVC control tray cable

प्लास्टिक रील

छोटी लकड़ी की रील

आवेदन

cross-linked polyethylene insulated PVC jacket control cable

कारखाना स्वचालन

प्रक्रिया इंस्ट्रुमेंटेशन

Class B stranded copper 600V control cable

जल उपचार नियंत्रण प्रणाली

मामला

बीएएसएफ लुडविगशाफेन वर्बंड साइट

MWRA डियर द्वीप अपशिष्ट जल उपचार संयंत्र

सीमेंस इलेक्ट्रॉनिक वर्क्स एम्बर्ग फ़ैक्टरी

हमें क्यों चुनें

30वर्षों का अनुभव
एक -स्टॉप सेवा में

डोंगगुआन ग्रेटर वायर एंड केबल कंपनी लिमिटेड चीन में एक पेशेवर इंजीनियरिंग ग्रेड केबल निर्माता है, जो दुनिया भर में भवन, औद्योगिक, खनन, ऊर्जा और बुनियादी ढांचा परियोजनाओं के लिए प्रमाणित विद्युत केबल समाधान की आपूर्ति करती है।

30,000 वर्ग मीटर के कारखाने, 30 उत्पादन लाइनों, अनुभवी इंजीनियरों और एक सख्त गुणवत्ता नियंत्रण टीम के साथ, हम अंतरराष्ट्रीय इंजीनियरिंग अनुप्रयोगों के लिए विश्वसनीय, पता लगाने योग्य और अनुपालन केबल उत्पाद प्रदान करते हैं। हमारे उत्पाद SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS और ISO सहित प्रमाणपत्रों द्वारा समर्थित हैं।

हम सुरक्षा, गुणवत्ता, पारदर्शिता और दीर्घकालिक साझेदारी के लिए प्रतिबद्ध हैं। कच्चे माल के निरीक्षण से लेकर तैयार उत्पाद के परीक्षण तक, स्थिर प्रदर्शन और भरोसेमंद परियोजना उपयोग सुनिश्चित करने के लिए प्रत्येक बैच को सावधानीपूर्वक नियंत्रित किया जाता है।

ग्रेटर केबल - प्रमाणित गुणवत्ता। विश्वसनीय आपूर्ति. इंजीनियरिंग मूल्य.

15K

समाप्त परियोजनाएँ

150+

पेशेवर स्टाफ़

15K

खुश ग्राहक

92+

पुरस्कार एवं प्रमाणपत्र

संयंत्र उपकरण

वैश्विक प्रमाणन

600V XHHW-2 control cable

ग्राहक तस्वीरें

600V FR-XLPE control cable

अंतर्राष्ट्रीय परिवहन

समुद्री माल

हम बड़ी मात्रा में ऑर्डर के लिए विश्वसनीय समुद्री माल ढुलाई समाधान प्रदान करते हैं। आपका सामान सुरक्षित रूप से पैक किया जाता है और कंटेनरों में भेजा जाता है, जिससे दुनिया भर के बंदरगाहों पर लागत प्रभावी डिलीवरी सुनिश्चित होती है।

हवाई माल भाड़ा

तेजी से डिलीवरी के लिए, हमारी हवाई माल ढुलाई सेवा यह सुनिश्चित करती है कि आपके उत्पाद सावधानीपूर्वक हैंडलिंग और रास्ते में पूरी ट्रैकिंग के साथ अंतरराष्ट्रीय गंतव्यों तक जल्दी पहुंचें।

अंतर्राष्ट्रीय एक्सप्रेस

तत्काल शिपमेंट की आवश्यकता है? हमारी अंतर्राष्ट्रीय एक्सप्रेस सेवा छोटे से मध्यम ऑर्डर को कुशलतापूर्वक वितरित करती है, मन की शांति के लिए वास्तविक समय ट्रैकिंग के साथ घर-घर सेवा प्रदान करती है।

सहयोगी भागीदार

हम अपने व्यवसाय के विस्तार के लिए एक सहयोगी भागीदार की तलाश कर रहे हैं।

हमारे साथ कैसे सहयोग करें?

बस अपनी आवश्यकताओं को साझा करें, हमारा पेशेवर समाधान प्राप्त करें, नमूनों की पुष्टि करें, और तेज़, विश्वसनीय उत्पादन और दुनिया भर में डिलीवरी का आनंद लें - हमारे साथ काम करना इतना आसान है।

हमारा पता

बिल्डिंग 2, नंबर . 40 लक्सी 2 रोड, लियाओबू टाउन, डोंगगुआन सिटी, गुआंग्डोंग प्रांत, चीन

फ़ोन नंबर

+86 136 6257 9592

+86 135 1078 4550

ई-मेल

manager01@greaterwire.com

अक्सर पूछे जाने वाले प्रश्न

टीसी-ईआर का क्या अर्थ है और यह महत्वपूर्ण क्यों है?

टीसी -ईआर का मतलब एक्सपोज्ड रन रेटिंग वाली ट्रे केबल है, जो एनईसी आवश्यकताओं के अनुसार बिना नाली के केबल ट्रे में इंस्टॉलेशन की अनुमति देता है, जिससे इंस्टॉलेशन समय और सामग्री लागत की बचत होती है।

एक्सएलपीई इन्सुलेशन इस नियंत्रण केबल को कैसे लाभ पहुंचाता है?

एक्सएलपीई पीवीसी इन्सुलेशन की तुलना में गर्मी, नमी, रसायनों और घर्षण के लिए बेहतर प्रतिरोध प्रदान करता है, जो कठोर औद्योगिक वातावरण में लंबे समय तक सेवा जीवन सुनिश्चित करता है।

इस केबल की वोल्टेज रेटिंग क्या है?

इस केबल को 600V रेटिंग दी गई है, जो अधिकांश औद्योगिक नियंत्रण सर्किट और कम बिजली अनुप्रयोगों के लिए उपयुक्त है।

क्या इस केबल का उपयोग बाहर किया जा सकता है?

हाँ, पीवीसी जैकेट नमी और धूप से सुरक्षा प्रदान करता है, जो इसे केबल ट्रे या नाली में बाहरी स्थापना के लिए उपयुक्त बनाता है।
