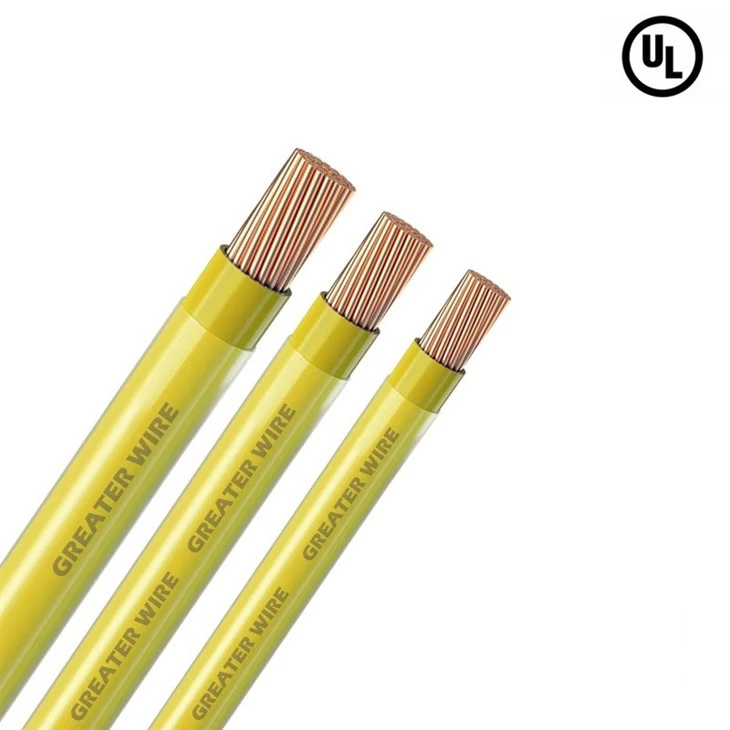

500 MCM Thhn तार को इसके बड़े कंडक्टर आकार की विशेषता है, जो 500, 000 परिपत्र मिल्स के एक क्रॉस-अनुभागीय क्षेत्र में अनुवाद करता है। यह पर्याप्त आकार तार को न्यूनतम प्रतिरोध और गर्मी उत्पादन के साथ उच्च विद्युत धाराओं को संभालने की अनुमति देता है। तार में उच्च शुद्धता वाले तांबे से बने एक कंडक्टर है, जो अपनी उत्कृष्ट विद्युत चालकता के लिए जाना जाता है। लचीलेपन को बढ़ाने के लिए तांबे को खींचा और फंसे हुए हैं, जिससे तार को संभालना और स्थापित करना आसान हो जाता है।

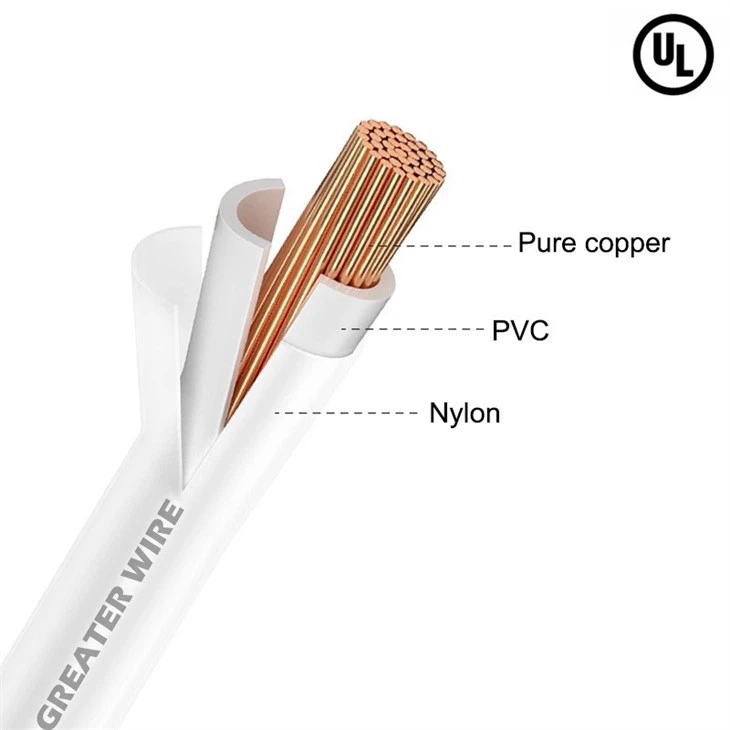

500 MCM Thhn तार का इन्सुलेशन हीट-रेसिस्टेंट पॉलीविनाइल क्लोराइड (PVC) से बना है, जो विद्युत दोष और पर्यावरणीय कारकों के खिलाफ मजबूत सुरक्षा प्रदान करता है। जोड़ा स्थायित्व के लिए, तार को एक नायलॉन म्यान के साथ लेपित किया जाता है, जो घर्षण, नमी और रसायनों के लिए प्रतिरोध प्रदान करता है। सामग्री का यह संयोजन यह सुनिश्चित करता है कि तार विभिन्न स्थापना वातावरणों में विश्वसनीय और कार्यात्मक रहे।
आवेदन
औद्योगिक क्षेत्र मशीनरी और उपकरणों के निर्बाध संचालन को सुनिश्चित करने के लिए मजबूत और टिकाऊ वायरिंग समाधानों पर बहुत निर्भर करता है। उच्च धाराओं को संभालने और विभिन्न पर्यावरणीय कारकों का विरोध करने की क्षमता के कारण इस तरह के वातावरण के लिए 500 MCM Thhn तार अच्छी तरह से अनुकूल है। इसका निर्माण इसे औद्योगिक सेटिंग्स की कठोरता का सामना करने की अनुमति देता है, जिसमें उच्च तापमान, यांत्रिक तनाव और कठोर रसायनों के संपर्क में शामिल हैं। चाहे भारी-शुल्क वाली मोटर्स, जनरेटर, या बड़े विनिर्माण उपकरण को पावर करने के लिए उपयोग किया जाता है, 500 MCM Thhn वायर संचालन को सुचारू रूप से चलाने के लिए आवश्यक विश्वसनीयता और प्रदर्शन प्रदान करता है।
विशेषता
● एएसटीएम- बी 3, बी 8, और बी 787 (19 वायर संयोजन यूनीले-फंसे)
● UL मानक 83, 758, 1063, और 1581
● CSA C22.2 No.75, T90 नायलॉन आकार 1000 kcmil के माध्यम से
● ft 2 - सभी आकार
● धूप प्रतिरोधी - आकार 8 AWG और बड़ा
● ROHS/पहुँचने के अनुरूप
● उल और बीपीएस प्रमाणन
● thhn ort90 नायलॉन- सूखे स्थान
● thwn- गीले स्थान 75 डिग्री या सूखे स्थानों से अधिक नहीं होते हैं, जो 90 डिग्री से अधिक नहीं होते हैं या तेल के संपर्क में आने पर 75 डिग्री से अधिक नहीं होते हैं
● thwn -2- वेटर्ड्री स्थान 90 डिग्री से अधिक नहीं हैं या तेल के संपर्क में आने पर 75 डिग्री से अधिक नहीं हैं
प्रमाणीकरण
हमारे उत्पादों ने विभिन्न प्रतिष्ठित अंतर्राष्ट्रीय प्रमाणपत्र प्राप्त किए हैं, जिनमें उल, TUV, EU CPR, CE, ROHS और अन्य शामिल हैं।
पैकेट
प्रोडक्शन लाइन
ग्रेटर वायर एंड केबल कंपनी ने एक मजबूत वैश्विक उपस्थिति स्थापित की है, जिसमें हमारे उत्पादों को दुनिया भर के कई देशों में निर्यात किया जा रहा है। वितरकों और भागीदारों के हमारे अंतर्राष्ट्रीय नेटवर्क यह सुनिश्चित करते हैं कि हमारे उच्च गुणवत्ता वाले केबल विभिन्न क्षेत्रों में ग्राहकों के लिए आसानी से उपलब्ध हैं। हम अपनी सेवा के प्रत्येक बाजार में उत्कृष्टता के समान स्तर को बनाए रखते हुए अपनी वैश्विक पहुंच का विस्तार करने के लिए प्रतिबद्ध हैं।
मामला
साथी
उपवास
प्रश्न: 500 एमसीएम तार किसके लिए रेटेड है?
प्रश्न: क्या आकार का तार 500 kcmil है?
प्रश्न: प्रति फुट 500 एमसीएम तांबा कितने पाउंड है?
लोकप्रिय टैग: 500 mcm thhn कॉपर वायर, चीन 500 mcm thhn कॉपर वायर निर्माता, आपूर्तिकर्ता, फैक्ट्री
| नायलॉन म्यान (thhn/thwn -2) के साथ लीड-फ्री थर्माप्लास्टिक हीट-रेसिस्टेंट इलेक्ट्रिकल वायर। 600V। 90 डिग्री | |||||||||
| कंडक्टर आकार | तार का नाममात्र व्यास | दीवार की मोटाई | समग्र व्यास का अनुमान | न्यूनतम इन्सुलेशन प्रतिरोध | * ऐम्पेसिटी | केबल नाममात्र भार | |||
| (मिमी) | (AWG) | (मिमी) | पीवीसी (एमएम) | नायलॉन (मिमी) | (मिमी) | एम/किमी | 90 डिग्री गीला | 90 डिग्री सूखा | किलो/किमी |
| ठोस | Thwn | थाहन | |||||||
| 1.6 मिमी | 14 | 1x1.60 मिमी | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2। 0 मिमी | 12 | 1x2। 00 मिमी | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2.6 मिमी | 10 | 1x2.60 मिमी | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3.2 मिमी | 8 | 1x3.20 मिमी | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| फंसे | |||||||||
| 2। 0 mm} | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3.5 मिमी of | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5.5 मिमी s | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8। 0 mm} | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14 मिमी, | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22 मिमी, | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30 मिमी s | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38 मिमी s | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50 मिमी s | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60 मिमी s | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80 मिमी s | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100 मिमी s | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125 मिमी s | 250 एमसीएम | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150 मिमी s | 300 एमसीएम | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 एमसीएम | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200 मिमी of | 400 एमसीएम | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 एमसीएम | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250 मिमी s | 500 एमसीएम | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 एमसीएम | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325 मिमी s | 650 एमसीएम | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 एमसीएम | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400 मिमी s | 800 एमसीएम | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500 मिमी s | 1000 एमसीएम | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| संदर्भ मानक: PEC, NEC (30 डिग्री के परिवेश तापमान पर आधारित) | |||||||||
