Class B compressed strand shielded tray cable 600V

उत्पाद वास्तविक शॉट

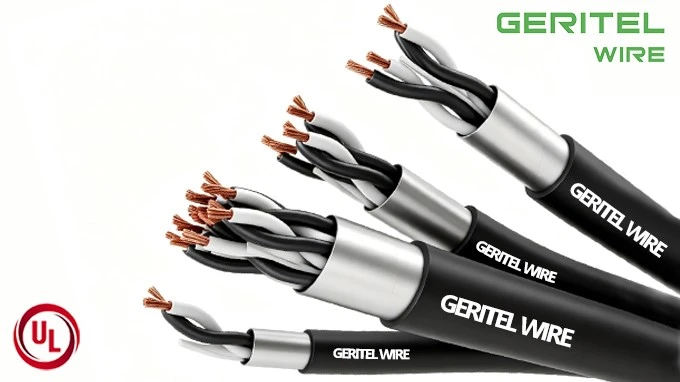

XLPE/PVC Type TC-ER cable with Class B stranded copper

XLPE/PVC Type TC-ER cable with bare copper conductor

ASTM B33 tinned copper drain wire XLPE/PVC TC-ER instrumentation cable

ASTM B8 copper conductor 600V instrumentation cable

औद्योगिक प्रक्रिया नियंत्रण के लिए 16 AWG व्यक्तिगत और समग्र रूप से परिरक्षित XLPE/PVC 600V इंस्ट्रुमेंटेशन प्रकार TC{2}}ER केबल

यह 16 AWG IS/OS सिग्नल वायरिंग उत्पाद विश्वसनीय हैएक्सएलपीई इन्सुलेशन एक्सएलपीई/पीवीसी टीसी -ईआर इंस्ट्रुमेंटेशन केबल, के रूप में निर्मितआरएफएच-2 इंसुलेशन के साथ एक्सएलपीई/पीवीसी टाइप टीसी-ईआर केबलऔर 600V वर्किंग वोल्टेज के लिए रेट किया गया है, जिसे संपूर्ण रूप में पेश किया जा सकता है600V XLPE/PVC TC-ER इंस्ट्रुमेंटेशन केबल कोटेशनऔर आदर्श के रूप में कार्य करता हैआईएस/ओएस एक्सएलपीई/पीवीसी इंस्ट्रुमेंटेशन केबल प्रतिस्थापनपुराने औद्योगिक सिग्नल वायरिंग के लिए। व्यक्तिगत और समग्र दोहरी परिरक्षण, एक्सएलपीई कोर इन्सुलेशन प्लस पीवीसी बाहरी जैकेट के साथ डिज़ाइन किया गया, यह टीसी {{1} } ईआर ट्रे केबल मजबूत विरोधी हस्तक्षेप प्रदर्शन प्रदान करता है, उजागर रन, ट्रे और नाली स्थापना का समर्थन करता है, और सटीक उपकरण, फायर अलार्म और फैक्ट्री नियंत्रण सर्किट वायरिंग में फिट बैठता है।

उत्पाद विशिष्टताएँ

600V XLPE/PVC TC-ER instrumentation cable China manufacturer

उत्पाद वर्णन

एक्सएलपीई/पीवीसी, 600वी इंस्ट्रुमेंटेशन, टाइप टीसी{1}ईआर और डायरेक्ट ब्यूरियल केबल्स में पूरी तरह से एनील्ड नंगे तांबे के क्लास बी स्ट्रैंडेड कंडक्टर (जोड़े या ट्रायड में) होते हैं, जो क्रॉस-लिंक्ड पॉलीथीन (एक्सएलपीई) इन्सुलेशन, समग्र रूप से संरक्षित या व्यक्तिगत रूप से और समग्र रूप से संरक्षित और काले पीवीसी जैकेट से ढके होते हैं। इन केबलों का उपयोग नियंत्रण प्रणाली, ऑडियो, इंटरकॉम, अलार्म सर्किट और ऊर्जा प्रबंधन में किया जाता है।

अनुप्रयोग

मुक्त वायु, नलिकाओं, केबल ट्रे, नाली, रेसवे और प्रत्यक्ष दफन में
प्रति एनईसी श्रेणी I, डिव . 2 औद्योगिक खतरनाक स्थानों के लिए स्वीकृत
3 या अधिक कंडक्टरों के लिए एनईसी के अनुसार उपयोग किए जाने वाले एक्सपोज़्ड रन (ईआर) के लिए अनुमति; ग्राउंड वायर के बिना दो कंडक्टर केवल टाइप टीसी हैं

विशेषताएँ

90 डिग्री गीला या सूखा पर रेटेड
रिपकॉर्ड (आवश्यकतानुसार)
उत्कृष्ट सूर्यप्रकाश प्रतिरोध
-25 डिग्री पर कोल्ड बेंड टेस्ट को पूरा करता है

विशेष विवरण
कंडक्टर गिनती	1-जोड़ी से 36-जोड़े तक और 1-ट्रायड से 24-ट्रायड में उपलब्ध है
कंडक्टर	पूरी तरह से एनील्ड नंगे तांबे की कक्षा बी
गेज आकार	18 या 16 AWG में उपलब्ध है
इन्सुलेशन	क्रॉस -लिंक्ड पॉलीथीन (XLPE)
रंग कोडिंग	प्रति आईसीईए एस-58-679 विधि 9, तालिका ई-1 (काला-सफ़ेद-लाल), साथ ही पहचान के लिए मुद्रित प्रति जोड़ी/ट्रायड में एक कंडक्टर; अतिरिक्त रंग कोडिंग विकल्प उपलब्ध हैं
ढाल विकल्प	कुल मिलाकर (ओएस): समग्र एल्यूमीनियम पॉलिएस्टर फ़ॉइल शील्ड 20 एडब्ल्यूजी फंसे हुए टिनयुक्त तांबे के नाली तार के संपर्क में व्यक्तिगत और समग्र (आईएस/ओएस): 20 AWG स्ट्रैंडेड टिनड कॉपर ड्रेन वायर के संपर्क में एल्यूमीनियम पॉलिएस्टर फ़ॉइल शील्ड के साथ व्यक्तिगत और समग्र दोनों का संयोजन
जैकेट	पॉलीविनाइल क्लोराइड (पीवीसी)
जैकेट अंकन	00000 फीट ग्रेटर वायर केबल XXAWG XX/PR (या TR) XLPE/PVC OS (या IS या IS/OS) 600V 90C गीला या सूखा प्रकार TC-ER (UL) सन रेस दिर बर मेड इन यूएसए MMDDYYYY
पैकेजिंग	विभिन्न लंबाई और आयामों में गैर-वापसी योग्य लकड़ी की रीलें
प्रदर्शन अनुपालन	एएसटीएम बी3, एएसटीएम बी8, एएसटीएम बी33 यूएल® 44 यूएल 1277 यूएल 1685 (लौ एक्सपोज़र परीक्षण) एएनएसआई/एनईएमए डब्ल्यूसी 57/आईसीईए एस-73-532
अन्य अनुपालन	ईपीए 40 सीएफआर, भाग 261 OSHA RoHS-अनुपालक/RoHS 2-अनुपालक पहुंच के अनुरूप

कुल मिलाकर परिरक्षित

जोड़ी गिनती	त्रय गणना	कंडक्टर का आकार AWG	इन्सुलेशन मोटाई (मिमी) में	जैकेट की मोटाई (मिमी) में	लगभग। कुल मिलाकर व्यास (मिमी) में	लगभग। शुद्ध वजन पौंड/किलोवाट (किलो/किमी)
1	-	18	0.030(0.76)	0.045(1.14)	0.32(8.2)	50(68)
-	1	18	0.030(0.76)	0.045(1.14)	0.34(8.6)	60(83)
2	-	18	0.030(0.76)	0.045(1.14)	0.46(11.7)	80(113)
4	-	18	0.030(0.76)	0.060(1.52)	0.57(14.5)	135(198)
8	-	18	0.030(0.76)	0.060(1.52)	0.73(18.5)	220(326)
12	-	18	0.030(0.76)	0.080(2.03)	0.92(23.5)	345(506)
16	-	18	0.030(0.76)	0.080(2.03)	1.02(26.0)	425(629)
20	-	18	0.030(0.76)	0.080(2.03)	1.13(28.7)	510(753)
24	-	18	0.030(0.76)	0.080(2.03)	1.26(31.9)	595(882)
36	-	18	0.030(0.76)	0.080(2.03)	1.44(36.5)	820(1,219)
1	-	16	0.030(0.76)	0.045(1.14)	0.35 (8.8)	60(82)
-	1	16	0.030(0.76)	0.045(1.14)	0.37 (9.3)	70(102)
2	-	16	0.030(0.76)	0.045(1.14)	0.50(12.7)	95(140)
4	-	16	0.030(0.76)	0.060(1.52)	0.62(15.7)	170(249)
8	-	16	0.030(0.76)	0.060(1.52)	0.80(20.2)	285(421)
12	-	16	0.030(0.76)	0.080(2.03)	1.01(25.6)	440(651)
16	-	16	0.030(0.76)	0.080(2.03)	1.12(28.4)	550(817)
20	-	16	0.030(0.76)	0.080(2.03)	1.24(31.4)	665(986)
24	-	16	0.030(0.76)	0.080(2.03)	1.37(34.9)	780(1,159)
36	-	16	0.030(0.76)	0.080(2.03)	1.57(40.0)	1,095(1,625)

व्यक्तिगत और समग्र रूप से परिरक्षित

जोड़ी गिनती	कंडक्टर का आकार AWG	इन्सुलेशन मोटाई (मिमी) में	जैकेट की मोटाई (मिमी) में	लगभग। कुल मिलाकर व्यास (मिमी) में	लगभग। शुद्ध वजन पौंड/किलोवाट (किलो/किमी)
2	18	0.030(0.76)	0.045(1.14)	0.50(12.8)	70(102)
4	18	0.030(0.76)	0.060(1.52)	0.62(15.7)	95(135)
8	18	0.030(0.76)	0.060(1.52)	0.80(20.3)	115(168)
12	18	0.030(0.76)	0.080(2.03)	1.01(25.7)	150(218)
16	18	0.030(0.76)	0.080(2.03)	1.12(28.5)	200(291)
20	18	0.030(0.76)	0.080(2.03)	1.24(31.5)	275(404)
24	18	0.030(0.76)	0.080(2.03)	1.38(35.1)	295(433)
36	18	0.030(0.76)	0.080(2.03)	1.58(40.2)	390(575)
2	16	0.030(0.76)	0.060(1.52)	0.58(14.7)	120(175)
4	16	0.030(0.76)	0.060(1.52)	0.67(17.0)	185(271)
8	16	0.030(0.76)	0.080(2.03)	0.91(23.1)	350(517)
12	16	0.030(0.76)	0.080(2.03)	1.10(27.9)	485(719)
16	16	0.030(0.76)	0.080(2.03)	1.22(31.0)	610(906)
20	16	0.030(0.76)	0.080(2.03)	1.36(34.4)	740(1,095)
24	16	0.030(0.76)	0.080(2.03)	1.51(38.3)	870(1,289)
36	16	0.030(0.76)	0.110(2.79)	1.79(45.5)	1,320(1,963)

प्रमाणपत्र

XLPE/PVC overall shielded pairs triads equivalent

पैकेजिंग

600V XLPE/PVC instrumentation cable for energy management

रोल

XLPE/PVC TC-ER instrumentation cable for automation wiring

प्लास्टिक रील

600V XLPE/PVC instrumentation cable for industrial control

छोटी लकड़ी की रील

आवेदन

600V XLPE/PVC Type TC-ER replacement cable

कारखाना स्वचालन

600V XLPE/PVC TC-ER instrumentation cable cut to length

प्रक्रिया इंस्ट्रुमेंटेशन

600V XLPE/PVC TC-ER instrumentation cable distributor

जल उपचार नियंत्रण प्रणाली

मामला

XLPE/PVC 600V Instrumentation Type TC-ER cable TC-ER cable supplier

बीएएसएफ लुडविगशाफेन वर्बंड साइट

XLPE/PVC 600V Instrumentation Type TC-ER cable cable manufacturer

MWRA डियर द्वीप अपशिष्ट जल उपचार संयंत्र

XLPE/PVC 600V Instrumentation Type TC-ER cable quote

सीमेंस इलेक्ट्रॉनिक वर्क्स एम्बर्ग फ़ैक्टरी

हमें क्यों चुनें

30वर्षों का अनुभव
एक-स्टॉप सेवा में

डोंगगुआन ग्रेटर वायर एंड केबल कंपनी लिमिटेड चीन में एक पेशेवर इंजीनियरिंग ग्रेड केबल निर्माता है, जो दुनिया भर में भवन, औद्योगिक, खनन, ऊर्जा और बुनियादी ढांचा परियोजनाओं के लिए प्रमाणित विद्युत केबल समाधान की आपूर्ति करती है।

30,000 वर्ग मीटर के कारखाने, 30 उत्पादन लाइनों, अनुभवी इंजीनियरों और एक सख्त गुणवत्ता नियंत्रण टीम के साथ, हम अंतरराष्ट्रीय इंजीनियरिंग अनुप्रयोगों के लिए विश्वसनीय, पता लगाने योग्य और अनुपालन केबल उत्पाद प्रदान करते हैं। हमारे उत्पाद SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS और ISO सहित प्रमाणपत्रों द्वारा समर्थित हैं।

हम सुरक्षा, गुणवत्ता, पारदर्शिता और दीर्घकालिक साझेदारी के लिए प्रतिबद्ध हैं। कच्चे माल के निरीक्षण से लेकर तैयार उत्पाद के परीक्षण तक, स्थिर प्रदर्शन और भरोसेमंद परियोजना उपयोग सुनिश्चित करने के लिए प्रत्येक बैच को सावधानीपूर्वक नियंत्रित किया जाता है।

ग्रेटर केबल - प्रमाणित गुणवत्ता। विश्वसनीय आपूर्ति. इंजीनियरिंग मूल्य.

cross-linked polyethylene insulation XLPE/PVC TC-ER instrumentation cable

15K

समाप्त परियोजनाएँ

150+

पेशेवर स्टाफ़

15K

खुश ग्राहक

92+

पुरस्कार एवं प्रमाणपत्र

संयंत्र उपकरण

XLPE/PVC Type TC-ER cable with Class B compressed strand

Class B compressed strand 600V instrumentation cable

Class B stranded copper 600V instrumentation cable

fully annealed bare copper shielded tray cable 600V

ASTM B8 copper conductor shielded tray cable 600V

XLPE/PVC Type TC-ER cable with ASTM B33 tinned copper drain wire

वैश्विक प्रमाणन

Class B stranded copper shielded tray cable 600V

ग्राहक तस्वीरें

bare copper conductor shielded tray cable 600V

अंतर्राष्ट्रीय परिवहन

समुद्री माल

हम बड़ी मात्रा में ऑर्डर के लिए विश्वसनीय समुद्री माल ढुलाई समाधान प्रदान करते हैं। आपका सामान सुरक्षित रूप से पैक किया जाता है और कंटेनरों में भेजा जाता है, जिससे दुनिया भर के बंदरगाहों पर लागत प्रभावी डिलीवरी सुनिश्चित होती है।

हवाई माल भाड़ा

तेजी से डिलीवरी के लिए, हमारी हवाई माल ढुलाई सेवा यह सुनिश्चित करती है कि आपके उत्पाद सावधानीपूर्वक हैंडलिंग और रास्ते में पूरी ट्रैकिंग के साथ अंतरराष्ट्रीय गंतव्यों तक जल्दी पहुंचें।

अंतर्राष्ट्रीय एक्सप्रेस

तत्काल शिपमेंट की आवश्यकता है? हमारी अंतर्राष्ट्रीय एक्सप्रेस सेवा छोटे से मध्यम ऑर्डर को कुशलतापूर्वक वितरित करती है, मन की शांति के लिए वास्तविक समय ट्रैकिंग के साथ घर-घर सेवा प्रदान करती है।

XLPE/PVC TC-ER instrumentation cable for ducts

सहयोगी भागीदार

हम अपने व्यवसाय के विस्तार के लिए एक सहयोगी भागीदार की तलाश कर रहे हैं।

XLPE/PVC TC-ER instrumentation cable for aerial installation

XLPE/PVC 600V Type TC-ER wet dry locations

shielded XLPE/PVC instrumentation cable for cable tray

XLPE/PVC TC-ER instrumentation cable for free air

600V XLPE/PVC tray cable for beverage production

600V XLPE/PVC TC-ER instrumentation cable for beverage production

XLPE/PVC Type TC-ER cable for beverage production

XLPE/PVC Type TC-ER cable for manufacturing plant

XLPE/PVC Type TC-ER cable for food processing plant

हमारे साथ कैसे सहयोग करें?

बस अपनी आवश्यकताओं को साझा करें, हमारा पेशेवर समाधान प्राप्त करें, नमूनों की पुष्टि करें, और तेज़, विश्वसनीय उत्पादन और दुनिया भर में डिलीवरी का आनंद लें - हमारे साथ काम करना इतना आसान है।

हमारा पता

बिल्डिंग 2, नंबर . 40 लक्सी 2 रोड, लियाओबू टाउन, डोंगगुआन सिटी, गुआंग्डोंग प्रांत, चीन

फ़ोन नंबर

+86 136 6257 9592

+86 135 1078 4550

ई-मेल

manager01@greaterwire.com

600V XLPE/PVC tray cable for pharmaceutical plant

अक्सर पूछे जाने वाले प्रश्न

इस केबल में व्यक्तिगत और समग्र परिरक्षण दोनों क्यों हैं?

अलग-अलग परिरक्षण प्रत्येक जोड़ी को एक ही केबल के भीतर जोड़े के बीच होने वाली आपसी बातचीत से बचाता है। समग्र ढाल आस-पास के बिजली केबलों और उपकरणों से बाहरी ईएमआई के खिलाफ सुरक्षा की एक अतिरिक्त परत प्रदान करती है। साथ में, वे अधिकतम सिग्नल सुरक्षा प्रदान करते हैं।

पीएलटीसी और आईटीसी रेटिंग में क्या अंतर है?

पीएलटीसी (पावर-लिमिटेड ट्रे केबल) पावर{{1}सीमित नियंत्रण सर्किट के लिए है। आईटीसी (इंस्ट्रूमेंटेशन ट्रे केबल) इंस्ट्रूमेंटेशन और नियंत्रण अनुप्रयोगों के लिए है। यह केबल दोनों रेटिंग रखती है, विभिन्न नियंत्रण और उपकरण स्थापनाओं के लिए लचीलापन प्रदान करती है।

यह केबल किस प्रकार के सिग्नल ले जा सकती है?

यह केबल एनालॉग सिग्नल (4-20mA, थर्मोकपल, आरटीडी), डिजिटल संचार और इंस्ट्रूमेंटेशन और ऑटोमेशन सिस्टम में लो-वोल्टेज नियंत्रण सिग्नल के लिए उपयुक्त है।

क्या इस केबल को बिना नाली के केबल ट्रे में स्थापित किया जा सकता है?

हां, पीएलटीसी/आईटीसी रेटिंग केबल ट्रे स्थापना की अनुमति देती है। एक्सपोज़्ड रन के लिए, सुनिश्चित करें कि इंस्टॉलेशन भौतिक सुरक्षा के लिए कोड आवश्यकताओं को पूरा करता है।
