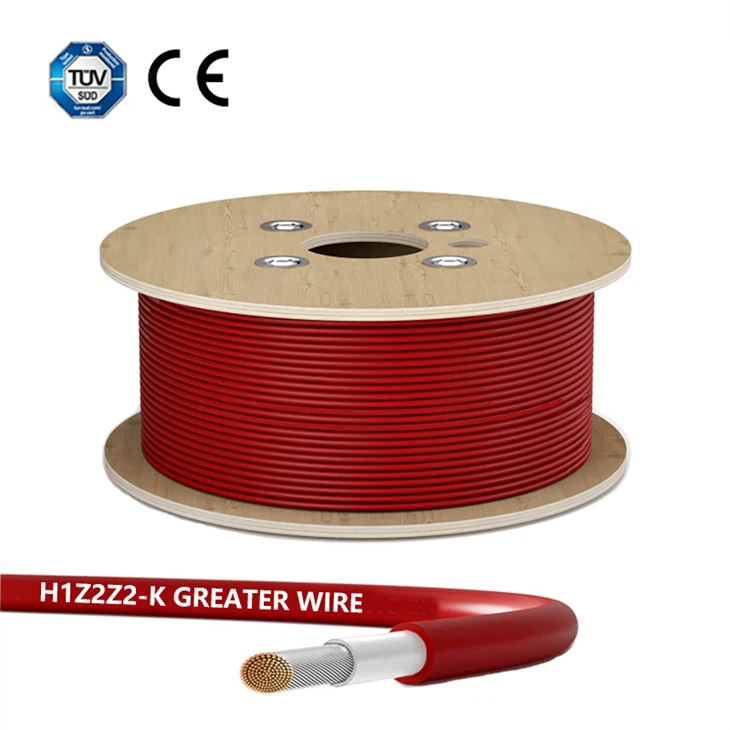

TUV 10mm DC H1Z2Z2-K सौर केबल तार सौर ऊर्जा प्रणालियों के लिए डिज़ाइन किया गया एक उच्च गुणवत्ता वाला, विश्वसनीय समाधान है। गुआंग्डोंग, चीन में निर्मित, यह केबल उच्चतम उद्योग मानकों का पालन करता है, जो सिंगल-कोर और डुअल-कोर कॉन्फ़िगरेशन दोनों को कवर करता है। केबल में रंग-कोडित इन्सुलेशन परतें होती हैं, जो सुरक्षित और सीधी स्थापना सुनिश्चित करती हैं: लाल केबल को सकारात्मक (+) डीसी वोल्टेज के लिए नामित किया जाता है, जबकि काले केबल का उपयोग नकारात्मक (-) डीसी वोल्टेज के लिए किया जाता है। टीयूवी और यूएल प्रमाणित, अंतरराष्ट्रीय मानकों के अनुपालन की गारंटी। दोहरा इन्सुलेशन पर्यावरणीय तनाव से सुरक्षा सुनिश्चित करता है। लगातार रखरखाव की आवश्यकता को कम करते हुए, स्थिर कनेक्शन के लिए डिज़ाइन किया गया।
आवेदन
10 मिमी डीसी H1Z2Z 2-K सौर केबल तार को 1.5KV (कंडक्टर-टू-कंडक्टर या कंडक्टर-टू-अर्थ के बीच) के नाममात्र डीसी वोल्टेज के लिए रेट किया गया है, जो इसे सौर अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आदर्श बनाता है। इसमें डबल इन्सुलेशन है जो कठोर बाहरी वातावरण के लिए उपयुक्त है, एक स्थिर और टिकाऊ कनेक्शन प्रदान करता है जो रखरखाव लागत को कम करता है।
विशेषता
प्रमाणीकरण: टीयूवी/यूएल
मानक: एलईसी 62930 / एन 50618:2014 / यूएल4703
कंडक्टर: EN 60228 और IEC 60228 पर आधारित क्लास 5 (लचीला) टिनयुक्त तांबा
इन्सुलेशन और शीथ जैकेट: क्रॉस-लिंक्ड पॉलीओलेफ़िन
रेटेड वोल्टेज: DC 1500V (कंडक्टर के बीच और कंडक्टर और अर्थ के बीच), AC Uo/U: 1.0/1.0 KV
आवेदन वर्ग: ए
संरक्षण वर्ग: II
जल प्रदर्शन: AD7
टेस्ट वोल्टेज: 6500V, 50Hz, 10 मिनट
अग्नि प्रदर्शन: यूएनई-एन 60332-1 और आईईसी 60332-1 पर आधारित ज्वाला गैर-प्रचार
तापमान रेटिंग -40 डिग्री -90 डिग्री
अधिकतम तापमान: 120 डिग्री
प्रमाणीकरण टीयूवी/यूएल
कंडक्टर की संख्या: सिंगल कोर/ट्विन कोर
प्रमाणन
हमारे उत्पादों ने टीयूवी, यूएल, ईयू सीपीआर, सीई, आरओएचएस और अन्य सहित विभिन्न प्रतिष्ठित अंतरराष्ट्रीय प्रमाणन हासिल किए हैं।
पैकेट
प्रोडक्शन लाइन
ग्रेटर वायर निर्माता कंडक्टरों के निर्माण, इन्सुलेशन सामग्री के अनुप्रयोग, शीथ के एक्सट्रूज़न और कनेक्टर्स की असेंबली के लिए उन्नत उत्पादन उपकरणों से सुसज्जित है। केबल के विद्युत प्रदर्शन, स्थायित्व और सुरक्षा को सुनिश्चित करने के लिए फ़ैक्टरियाँ आमतौर पर उच्च गुणवत्ता वाली सामग्री और तकनीकों का उपयोग करती हैं। स्वचालित उत्पादन उपकरण की सटीकता 0.002 मिमी तक होती है, और सभी उत्पाद 100% निरीक्षण और डिजिटल रूप से चिह्नित होते हैं। हम यह सुनिश्चित करने के लिए सख्त गुणवत्ता नियंत्रण और परीक्षण से गुजरते हैं कि फोटोवोल्टिक केबल अंतरराष्ट्रीय और स्थानीय मानकों का अनुपालन करते हैं। इन परीक्षणों में विद्युत प्रदर्शन परीक्षण, ज्वाला मंदक प्रदर्शन परीक्षण, मौसम प्रतिरोध परीक्षण और तन्य शक्ति परीक्षण शामिल हो सकते हैं।
मामला
साथी
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 100W सौर पैनल के लिए किस आकार का केबल?
5 मीटर (16 फीट) तक की दूरी के लिए, एक 12 एडब्ल्यूजी केबल (लगभग 4 मिमी²) आम तौर पर पर्याप्त होती है। यह आकार वोल्टेज ड्रॉप को कम करता है और 100W पैनल द्वारा उत्पन्न करंट को कुशलतापूर्वक संभाल सकता है।
मध्यम दूरी (5 से 10 मीटर/16 से 33 फीट):
लंबी दूरी, जैसे 5 से 10 मीटर (16 से 33 फीट) के लिए, आपको 10 AWG केबल (लगभग 6 मिमी²) की आवश्यकता हो सकती है। यह मोटी केबल विस्तारित दूरी पर वोल्टेज ड्रॉप को कम करेगी, जिससे कुशल बिजली हस्तांतरण सुनिश्चित होगा।
लंबी दूरी (10 मीटर/33 फीट से अधिक):
10 मीटर (33 फीट) से अधिक की दूरी के लिए, नुकसान को कम करने के लिए 8 एडब्ल्यूजी केबल (लगभग 10 मिमी²) का उपयोग करने पर विचार करें।
प्रश्न: सौर पैनल केबल किस आकार का है?
प्रश्न: सोलर केबल किससे बनी होती है?
ए: 1. कंडक्टर सामग्री: टिनयुक्त तांबा और तांबा अपनी उत्कृष्ट विद्युत चालकता और लचीलेपन के कारण सौर केबलों में कंडक्टर के लिए उपयोग की जाने वाली सबसे आम सामग्री हैं। एल्युमीनियम कम आम है लेकिन कुछ अनुप्रयोगों में इसका उपयोग किया जा सकता है।
2. इन्सुलेशन सामग्री: सौर केबल क्रॉस-लिंक्ड पॉलीथीन (एक्सएलपीई) से इंसुलेटेड होते हैं, जो उत्कृष्ट इन्सुलेशन गुण, यूवी प्रतिरोध और स्थायित्व प्रदान करता है। इसके अलावा, कुछ केबलों में पॉलीविनाइल क्लोराइड (पीवीसी) का उपयोग किया जाता है, हालांकि एक्सएलपीई की तुलना में कम यूवी प्रतिरोध और स्थायित्व के कारण बाहरी अनुप्रयोगों के लिए यह कम आम है।
3. बाहरी आवरण सामग्री: एक्सएलपीओ उच्च लचीलापन और स्थायित्व प्रदान करता है, जो बाहरी और कठोर वातावरण के लिए उपयुक्त है। इसके अलावा, पॉलीविनाइल क्लोराइड (पीवीसी) अच्छी सुरक्षा प्रदान करता है लेकिन एक्सएलपीओ की तुलना में बाहरी अनुप्रयोगों के लिए इसका आमतौर पर कम उपयोग किया जाता है।
प्रश्न: सौर केबल आकार की गणना कैसे करें?
सौर केबल के उचित आकार की गणना करने के लिए, आपको कारकों पर विचार करने की आवश्यकता है जैसे कि केबल में प्रवाहित होने वाली धारा, बिजली को यात्रा करने के लिए आवश्यक दूरी, सिस्टम वोल्टेज और स्वीकार्य वोल्टेज ड्रॉप।
1. धारा निर्धारित करें:
करंट (I): आप सोलर पैनल की पावर रेटिंग और सिस्टम वोल्टेज के आधार पर करंट की गणना कर सकते हैं।
फ़ॉर्मूला: I=PVI=VP
पी: सौर पैनल की शक्ति (वाट में)
वी: सिस्टम वोल्टेज (वोल्ट में)
उदाहरण: 24V सिस्टम में 300W सौर पैनल के लिए: I{{2}W24V=12.5AI{6}}V300W=12.5A
2. वोल्टेज ड्रॉप की गणना करें:
वोल्टेज ड्रॉप: कुशल संचालन सुनिश्चित करने के लिए वोल्टेज ड्रॉप को एक निश्चित प्रतिशत (आमतौर पर 3% या उससे कम) से नीचे रखना महत्वपूर्ण है।
वोल्टेज ड्रॉप फॉर्मूला: वोल्टेज ड्रॉप=2×L×I×R1000वोल्टेज ड्रॉप=10002×L×I×R
एल: केबल की एक तरफ़ा लंबाई (मीटर में)
I: करंट (एम्पीयर में)
आर: प्रति यूनिट लंबाई केबल का प्रतिरोध (ओम प्रति मीटर में)
केबल का प्रतिरोध केबल के विनिर्देशों में पाया जा सकता है। तांबे के केबलों के लिए, प्रतिरोध आमतौर पर लगभग 0.017 ohm·mm²/m होता है।
3. केबल का आकार चुनें:
वर्तमान और स्वीकार्य वोल्टेज ड्रॉप के आधार पर, एक केबल आकार चुनें जिसका प्रतिरोध इतना कम हो कि वोल्टेज ड्रॉप स्वीकार्य सीमा के भीतर रहे।
केबल आकार दिशानिर्देश: एक केबल आकार चार्ट या कैलकुलेटर का उपयोग करें जो आपकी विशिष्ट आवश्यकताओं से मेल खाता हो। अधिकांश अनुप्रयोगों के लिए, सामान्य आकार और उनकी संबंधित अधिकतम वर्तमान रेटिंग उद्योग तालिकाओं में पाई जा सकती हैं।
4. केबल साइजिंग कैलकुलेटर का उपयोग करें (वैकल्पिक):
ऑनलाइन कैलकुलेटर: कई ऑनलाइन कैलकुलेटर वोल्टेज, करंट, दूरी और स्वीकार्य वोल्टेज ड्रॉप जैसे इनपुट मापदंडों के आधार पर केबल का आकार निर्धारित करने में मदद कर सकते हैं।
