फोटोवोल्टिक इनवर्टर के लिए XHHW-2 केबल वायरिंग विशिष्टताएँ

जैसे-जैसे वैश्विक ऊर्जा परिवर्तन तेज हो रहा है, फोटोवोल्टिक (पीवी) उद्योग तेजी से विकास का अनुभव कर रहा है। विशेष रूप से, अमेरिका के बाज़ार में रूफटॉप सोलर, वितरित पीवी, और उपयोगिता पैमाने के सौर ऊर्जा संयंत्रों में वृद्धि देखी गई है। इन्वर्टर, जिसे अक्सर पीवी सिस्टम का "हृदय" कहा जाता है, प्रत्यक्ष धारा (डीसी) को प्रत्यावर्ती धारा (एसी) में परिवर्तित करने और सिस्टम की स्थिरता और दक्षता सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है। इस प्रक्रिया में, वायरिंग केबल का चुनाव समग्र सुरक्षा और प्रदर्शन में एक निर्णायक कारक बन जाता है।

इन्वर्टर वायरिंग के लिए, केबलों को उच्च तापमान, मजबूत पराबैंगनी (यूवी) जोखिम, निरंतर वर्तमान भार और दीर्घकालिक आउटडोर ऑपरेशन सहित मांग वाली स्थितियों का सामना करना होगा। उपलब्ध विकल्पों में से,XHHW-2 केबलअपने उत्कृष्ट विद्युत गुणों, बेहतर मौसम प्रतिरोध और लंबी सेवा जीवन के कारण यह सबसे विश्वसनीय विकल्पों में से एक बन गया है।

यह आलेख एक व्यापक मार्गदर्शिका प्रदान करता हैफोटोवोल्टिक इनवर्टर के लिए XHHW-2 केबल वायरिंग विनिर्देश, इसकी तकनीकी विशेषताओं, इन्वर्टर वायरिंग आवश्यकताओं, मानक विनिर्देशों, टीएचएचएन केबल के साथ तुलना, स्थापना संबंधी विचार और उत्पाद के फायदे को कवर किया गया है। इसका उद्देश्य सौर ऊर्जा परियोजनाओं के लिए सूचित और पेशेवर केबल चयन करने में इंजीनियरों, परियोजना ठेकेदारों और खरीद प्रबंधकों का समर्थन करना है।

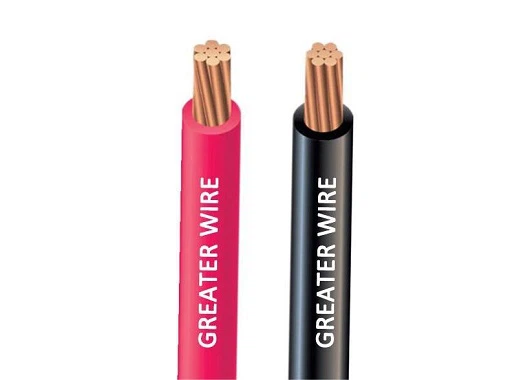

का अवलोकनXHHW-2 केबल

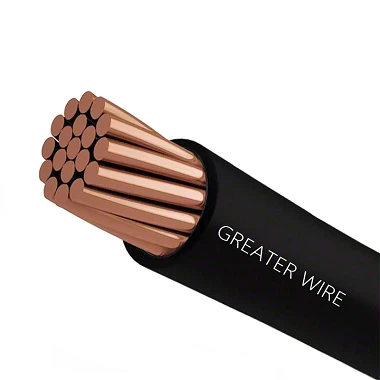

XHHW-2 केबल क्या है?

XHHW-2 एक UL-प्रमाणित विद्युत केबल है जो क्रॉस-लिंक्ड पॉलीइथाइलीन (XLPE) से इंसुलेटेड है। इसका व्यापक रूप से सौर, बिजली वितरण, वाणिज्यिक भवनों और औद्योगिक प्रतिष्ठानों में उपयोग किया जाता है। नाम इसकी परिभाषित विशेषताओं को दर्शाता है:

• X: क्रॉस -लिंक्ड पॉलीथीन इन्सुलेशन (एक्सएलपीई)
• एचएच: उच्च ताप प्रतिरोध
• W: जलरोधी
• -2: गीले और सूखे दोनों स्थानों में 90 डिग्री निरंतर संचालन के लिए उपयुक्त, 105 डिग्री तक अल्पकालिक सहनशीलता के साथ।

प्रमुख विशेषताऐं

• रेटेड वोल्टेज: 600V, कुछ एप्लिकेशन 1000V तक का समर्थन करते हैं।
• तापमान रेटिंग: गीले या सूखे वातावरण में 90 डिग्री; विशिष्ट परिस्थितियों में 105 डिग्री।
• इन्सुलेशन सामग्री: एक्सएलपीई, उत्कृष्ट गर्मी, यूवी और रासायनिक प्रतिरोध प्रदान करता है।
• लागू वातावरण: इनडोर, आउटडोर, नाली, केबल ट्रे, और प्रत्यक्ष दफन स्थापना।
• कंडक्टर विकल्प: तांबे या एल्यूमीनियम कंडक्टर के साथ उपलब्ध, एएसटीएम बी3/बी8 मानकों के अनुरूप।

ये विशेषताएं XHHW-2 को एक पसंदीदा विकल्प बनाती हैंपीवी इन्वर्टर वायरिंग, विशेष रूप से बाहरी और दीर्घावधि अनुप्रयोगों के लिए।

फोटोवोल्टिक इन्वर्टर वायरिंग के लिए विशेष आवश्यकताएँ

पर्यावरणीय चुनौतियाँ

फोटोवोल्टिक इनवर्टर अक्सर बाहर छतों पर, खुले मैदानों में, या बिना शर्त बाड़ों में स्थापित किए जाते हैं। वे लगातार उच्च तापमान, सीधी धूप, नमी, बारिश और बर्फ के संपर्क में रहते हैं। ऐसे कठोर वातावरण में, केबलों को न केवल कुशलतापूर्वक बिजली का संचालन करना चाहिए, बल्कि समय से पहले बूढ़ा होने, टूटने या पानी के प्रवेश को रोकने के लिए इन्सुलेशन अखंडता भी बनाए रखनी चाहिए।

पीवी इनवर्टर के लिए कोर केबल आवश्यकताएँ

• वेल्टेज रेटिंग: न्यूनतम 600V, बड़े पैमाने के सिस्टम के लिए अक्सर 1000V तक।
• तापमान प्रतिरोध: 90 डिग्री या इससे अधिक तापमान पर सतत संचालन।
• मौसम प्रतिरोधक: यूवी, नमी और संक्षारण प्रतिरोध।
• यांत्रिक शक्ति एवं लचीलापन: विभिन्न स्थापनाओं के लिए उपयुक्त {{0}नाली, प्रत्यक्ष दफन, या ट्रे वायरिंग।
• मानकों का अनुपालन: अमेरिका में सुरक्षित अनुप्रयोग के लिए यूएल प्रमाणीकरण और एनईसी (नेशनल इलेक्ट्रिकल कोड) आवश्यकताओं को पूरा करना होगा।

XHHW-2 केबलफोटोवोल्टिक इनवर्टर के लिए वायरिंग विशिष्टताएँ

वोल्टेज और करंट मिलान

पीवी इनवर्टर में डीसी इनपुट सर्किट और एसी आउटपुट सर्किट दोनों की सुविधा होती है। XHHW-2 केबल का व्यापक रूप से उपयोग किया जाता हैडीसी इनपुट कनेक्शनपीवी सरणियों और इनवर्टर के बीच, साथ हीएसी आउटपुट वायरिंगग्रिड या लोड केंद्र पर. उचित चयन विद्युत दक्षता और सिस्टम सुरक्षा दोनों सुनिश्चित करता है।

कंडक्टर का आकार और वर्तमान क्षमता

विभिन्न इन्वर्टर क्षमताओं को पूरा करने के लिए XHHW-2 केबल कई गेज में उपलब्ध हैं:

• आवासीय पीवी सिस्टम: 10 एडब्ल्यूजी, 8 एडब्ल्यूजी
• वाणिज्यिक पीवी सिस्टम: 6 एडब्ल्यूजी, 4 एडब्ल्यूजी
• उपयोगिता-स्केल पीवी संयंत्र: 2 AWG और बड़ा

इन्सुलेशन की मोटाई और सुरक्षा

पीवीसी इंसुलेटेड केबलों की तुलना में, XHHW-2 में मोटा XLPE इंसुलेशन है, जो बेहतर यांत्रिक शक्ति और पर्यावरणीय तनाव के प्रतिरोध की पेशकश करता है, जिससे सौर अनुप्रयोगों में इसकी सेवा का जीवन बढ़ जाता है।

विशिष्ट विशिष्टताएँ

तुलना: XHHW-2 बनाम THHN केबल

THHN सबसे व्यापक रूप से उपयोग किए जाने वाले विद्युत केबलों में से एक है, जिसमें नायलॉन जैकेट के साथ पीवीसी इन्सुलेशन होता है। इनडोर वायरिंग के लिए प्रभावी होते हुए भी, THHN पीवी इन्वर्टर वायरिंग की कठिन परिस्थितियों के लिए आदर्श रूप से उपयुक्त नहीं है।

विश्लेषण: बाहर और उच्च तनाव में चलने वाले फोटोवोल्टिक इनवर्टर के लिए, XHHW-2 THHN की तुलना में काफी बेहतर विश्वसनीयता और दीर्घायु प्रदान करता है, जिससे यह थोड़ी अधिक प्रारंभिक लागत के बावजूद बेहतर विकल्प बन जाता है।

स्थापना दिशानिर्देश और सावधानियां

1.नाली स्थापना: इन्सुलेशन क्षति को रोकने के लिए धातु या गैर-धातु नाली के माध्यम से खींचते समय उचित झुकाव त्रिज्या सुनिश्चित करें।

2.प्रत्यक्ष दफ़नाना: भूमिगत उपयोग के लिए उपयुक्त, लेकिन केबलों को तेज चट्टानों या यांत्रिक तनाव से संरक्षित किया जाना चाहिए।

3.इन्वर्टर टर्मिनल कनेक्शन: कंडक्टर क्षति से बचने के लिए उचित स्ट्रिपिंग तकनीक का उपयोग किया जाना चाहिए; संगत लग्स और क्रिम्पिंग टूल का चयन किया जाना चाहिए।

4.झुकना और सहारा देना: अत्यधिक झुकने से बचें; एनईसी न्यूनतम झुकने त्रिज्या दिशानिर्देशों का पालन करें।

5.अग्नि सुरक्षा: अग्निरोधी क्षेत्रों में, अग्निरोधी आवश्यकताओं को पूरा करने के लिए नाली या केबल ट्रे के साथ संयोजन करें।

हमारी ताकतें

• व्यापक यूएल-प्रमाणित उत्पाद श्रृंखला- हम पीवी, बिजली और निर्माण क्षेत्रों के लिए टीएचएचएन, टीएचडब्ल्यू, एमसी केबल, एसी केबल और बिजली के तारों और केबलों के एक पूरे पोर्टफोलियो की आपूर्ति करते हैं।
• अमेरिकी बाजार के साथ पूरी तरह से अनुपालन- सभी केबल यूएल और एनईसी मानकों को पूरा करते हैं, जिससे अमेरिका और लैटिन अमेरिका में निर्बाध अनुप्रयोग सुनिश्चित होता है।
• पूर्ण विशिष्टताएँ, विस्तृत कवरेज- 10 एडब्ल्यूजी से 750 केसीमिली तक, हम आवासीय, वाणिज्यिक और उपयोगिता स्केल पीवी जरूरतों को पूरा करने के लिए पूरी रेंज का स्टॉक रखते हैं।
• लचीले ऑर्डर वॉल्यूम के साथ तेज़ डिलीवरी- मजबूत उत्पादन क्षमता छोटे और बड़े दोनों ऑर्डरों के लिए समय पर आपूर्ति सुनिश्चित करती है।
• तकनीकी एवं सेवा सहायता- केबल चयन, सिस्टम डिज़ाइन और बिक्री के बाद सहायता पर पेशेवर मार्गदर्शन।
• व्यापक अंतरराष्ट्रीय अनुभव- उत्तरी अमेरिका, लैटिन अमेरिका, यूरोप और मध्य पूर्व में भागीदारों के साथ वर्षों की विनिर्माण और निर्यात विशेषज्ञता।
• सभी केबल यूएल प्रमाणित- अधिकतम सुरक्षा, प्रदर्शन और विश्वसनीयता सुनिश्चित करना।
• पूर्ण अनुकूलन उपलब्ध है- ग्राहकों की आवश्यकताओं के अनुरूप सामग्री, आकार, लंबाई, रंग, प्रदर्शन, लेबलिंग और पैकेजिंग के विकल्प।
