अक्षय ऊर्जा के तेजी से विकास के साथ, सौर ऊर्जा दुनिया में स्वच्छ ऊर्जा के सबसे लोकप्रिय रूपों में से एक बन गई है। Photovoltaic (PV) सिस्टम, सौर ऊर्जा उत्पादन की मुख्य तकनीकों में से एक के रूप में, उनके प्रमुख घटकों में से एक के रूप में सौर केबल और सौर तार हैं। इन केबलों और तारों की निर्माण प्रक्रिया में, उपयोग की जाने वाली धातु सामग्री का सिस्टम की दक्षता, सुरक्षा और दीर्घकालिक स्थायित्व पर सीधा प्रभाव पड़ता है।
इस लेख में, हम फोटोवोल्टिक सिस्टम में उपयोग किए जाने वाले धातु तारों के प्रकारों का पता लगाएंगे, विशेष रूप से सौर केबल और सौर तारों में उपयोग की जाने वाली धातु सामग्री। इन धातु तारों की विशेषताओं को समझकर, हम फोटोवोल्टिक सिस्टम के स्थिर और कुशल संचालन को सुनिश्चित करने के लिए सही केबल और तारों को बेहतर तरीके से चुन सकते हैं।
1। की मूल रचनासौर केबलऔर सौर तार
फोटोवोल्टिक सिस्टम में, सौर केबल और तारों का उपयोग मुख्य रूप से बिजली के प्रभावी संचरण को सुनिश्चित करने के लिए सौर पैनल, इनवर्टर, चार्ज कंट्रोलर, बैटरी आदि जैसे प्रमुख घटकों को जोड़ने के लिए किया जाता है। सौर केबल और तारों की संरचना में आमतौर पर कंडक्टर, इन्सुलेशन परतें, म्यान और अन्य भाग शामिल होते हैं, जिनमें कंडक्टर के हिस्से में उपयोग की जाने वाली धातु सामग्री विद्युत प्रदर्शन के लिए महत्वपूर्ण होती है।
कंडक्टर:कंडक्टर वर्तमान चालन के लिए तारों और केबलों का मुख्य हिस्सा है, जो आमतौर पर धातु सामग्री से बना होता है। विभिन्न धातु सामग्री में अलग -अलग चालकता, संक्षारण प्रतिरोध और यांत्रिक शक्ति होती है।
इन्सुलेशन लेयर:इन्सुलेशन परत आमतौर पर वर्तमान रिसाव को रोकने और सुरक्षा सुनिश्चित करने के लिए पॉलीविनाइल क्लोराइड (पीवीसी) और क्रॉस-लिंक्ड पॉलीइथाइलीन (एक्सएलपीई) जैसी सामग्रियों से बनाई जाती है।
म्यान:म्यान मुख्य रूप से केबल को बाहरी पर्यावरणीय कारकों (जैसे पराबैंगनी किरणों, नमी, शारीरिक क्षति, आदि) से बचाने के लिए उपयोग किया जाता है।
यह सुनिश्चित करने के लिए कि सौर केबल बहुत काम कर सकते हैं और लंबे समय तक बाहर और कठोर वातावरण में, कंडक्टर सामग्री में उत्कृष्ट चालकता, संक्षारण प्रतिरोध, यूवी प्रतिरोध और उच्च तापमान प्रतिरोध होना चाहिए।
2। आमतौर पर सौर केबल और तारों में धातु सामग्री का उपयोग किया जाता है
2.1 कॉपर
कॉपर वर्तमान में सौर केबलों और तारों में सबसे व्यापक रूप से इस्तेमाल किया जाने वाला धातु सामग्री है। कॉपर में अच्छी चालकता, संक्षारण प्रतिरोध और प्रक्रिया क्षमता होती है, जिससे यह सौर केबल कंडक्टरों के लिए पसंदीदा सामग्री बन जाता है। विशेष रूप से, तांबे के फायदों में शामिल हैं:
उच्च चालकता:कॉपर में बहुत अधिक विद्युत चालकता है और चांदी के बाद सबसे अच्छा प्रवाहकीय धातु है। इसका मतलब यह है कि एक ही क्रॉस-सेक्शनल क्षेत्र के तहत, तांबे के केबल अधिक वर्तमान ले जा सकते हैं और ऊर्जा हानि को कम कर सकते हैं।
जंग प्रतिरोध:कॉपर में अधिकांश रसायनों के लिए अच्छा संक्षारण प्रतिरोध होता है, खासकर जब बाहरी वातावरण में उपयोग किया जाता है, तो यह प्रभावी रूप से जंग और ऑक्सीकरण को रोक सकता है।
अच्छी प्रक्रिया:कॉपर में अच्छी लचीलापन और प्लास्टिसिटी है, और विभिन्न विशिष्टताओं के तारों में निर्माण करना आसान है, जो फोटोवोल्टिक सिस्टम की अनुकूलित स्थापना के लिए सुविधाजनक है।
सौर फोटोवोल्टिक सिस्टम में, तांबे के कंडक्टर का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जिनके लिए उच्च शक्ति संचरण दक्षता की आवश्यकता होती है। कॉपर की उच्च चालकता और अच्छा संक्षारण प्रतिरोध इसे अधिकांश फोटोवोल्टिक सिस्टम में केबल कंडक्टर के लिए पहली पसंद बनाता है।
नुकसान:तांबे की कीमत अपेक्षाकृत अधिक होती है, खासकर जब बाजार की मांग अधिक होती है, तो तांबे की कीमत में उतार -चढ़ाव होता है, जो तांबे के केबलों को चुनते समय विचार करने के लिए एक कारक भी है।
2.2 एल्यूमीनियम
एल्यूमीनियम एक और धातु है जिसका उपयोग आमतौर पर फोटोवोल्टिक केबल कंडक्टरों के लिए किया जाता है, विशेष रूप से कुछ किफायती फोटोवोल्टिक सिस्टम में, एल्यूमीनियम केबल धीरे -धीरे तांबे केबल के लिए एक विकल्प बन रहे हैं। एल्यूमीनियम के फायदों में शामिल हैं:
कम लागत:एल्यूमीनियम की कीमत तांबे की तुलना में बहुत कम है, इसलिए एल्यूमीनियम केबल सीमित बजट के साथ कुछ फोटोवोल्टिक परियोजनाओं में एक आदर्श विकल्प बन गए हैं।
हल्का वजन:एल्यूमीनियम का घनत्व तांबे की तुलना में बहुत कम है, इसलिए एल्यूमीनियम केबल तांबे के केबलों की तुलना में बहुत हल्के होते हैं, परिवहन और स्थापना लागत को कम करते हैं।
अच्छी चालकता:यद्यपि एल्यूमीनियम तांबे के रूप में प्रवाहकीय नहीं है, इसकी चालकता अभी भी अधिकांश अन्य धातुओं की तुलना में अधिक है, और चालकता में अंतर को एल्यूमीनियम कंडक्टर के क्रॉस-अनुभागीय क्षेत्र को बढ़ाकर मुआवजा दिया जा सकता है।
हालांकि, एल्यूमीनियम कंडक्टरों में भी कुछ नुकसान होते हैं, मुख्य रूप से परिलक्षित होते हैं:
खराब संक्षारण प्रतिरोध:एल्यूमीनियम में खराब संक्षारण प्रतिरोध होता है और यह आर्द्र या ऑक्सीकरण वातावरण में ऑक्साइड फिल्मों को बनाने के लिए प्रवण होता है, जो इसके प्रवाहकीय गुणों को प्रभावित कर सकता है। इसलिए, एल्यूमीनियम केबलों को आमतौर पर अतिरिक्त सुरक्षात्मक उपायों की आवश्यकता होती है, जैसे कि विशेष कोटिंग्स या म्यान का उपयोग।
उच्च संपर्क प्रतिरोध:एल्यूमीनियम केबलों का संपर्क प्रतिरोध तांबे के केबलों की तुलना में अधिक है, इसलिए अच्छे विद्युत संपर्क सुनिश्चित करने के लिए विशेष संयुक्त डिजाइन और कनेक्शन विधियों की आवश्यकता होती है।
इसके बावजूद, एल्यूमीनियम केबल अभी भी कुछ कम बजट, लंबी दूरी के ट्रांसमिशन में व्यापक रूप से उपयोग किए जाते हैंफोटोवोल्टिक सिस्टमउनकी कम लागत और हल्के वजन के कारण।
2.3 टिन प्लेटेड कॉपर
टिन-प्लेटेड कॉपर एक तांबे के कंडक्टर की सतह पर लागू टिन की एक पतली परत है। टिन-प्लेटेड कॉपर टिन के उत्कृष्ट संक्षारण प्रतिरोध के साथ तांबे की उच्च चालकता को जोड़ती है, और विशेष आवश्यकताओं के साथ कुछ फोटोवोल्टिक केबल और तारों के लिए उपयुक्त है।विशिष्ट विशेषताओं में शामिल हैं:
जंग प्रतिरोध:टिन की परत प्रभावी रूप से तांबे के कंडक्टरों के ऑक्सीकरण और जंग को रोक सकती है, विशेष रूप से नमी और नमक स्प्रे जैसे कठोर वातावरण में फोटोवोल्टिक सिस्टम के लिए।
बहुत बढ़िया संपर्क:टिन-प्लेटेड कॉपर बेहतर विद्युत संपर्क प्रदान कर सकता है, विशेष रूप से लंबे समय तक उपयोग में, संपर्क प्रतिरोध के प्रभाव को कम करता है।
उच्च चालकता:टिन्ड कॉपर तांबे की उच्च चालकता को बरकरार रखता है और अभी भी वर्तमान के कुशल संचरण के लिए एक उत्कृष्ट सामग्री है।

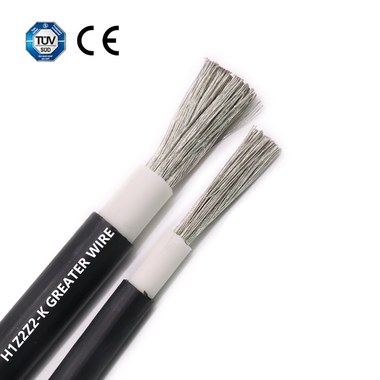

टिन वाले तांबे के केबलों का उपयोग अक्सर उच्च पर्यावरणीय परिस्थितियों जैसे कि तटीय क्षेत्रों और आर्द्र क्षेत्रों के साथ कुछ अनुप्रयोग परिदृश्यों में किया जाता है, जो केबलों की स्थायित्व और विश्वसनीयता में सुधार कर सकते हैं।
2.4 स्टेनलेस स्टील
स्टेनलेस स्टील का उपयोग आमतौर पर फोटोवोल्टिक सिस्टम केबल के मुख्य कंडक्टर सामग्री के रूप में नहीं किया जाता है, लेकिन इसे कभी -कभी केबलों के सुदृढीकरण भाग या यांत्रिक सुरक्षा परत के रूप में उपयोग किया जाता है। इसकी उच्च शक्ति और संक्षारण प्रतिरोध के कारण, स्टेनलेस स्टील का उपयोग अक्सर केबल को शारीरिक क्षति या रासायनिक संक्षारण से बचाने के लिए किया जाता है। विशिष्ट अनुप्रयोग इस प्रकार हैं:
सुदृढीकरण परत:स्टेनलेस स्टील का उपयोग अक्सर सौर केबलों की सुदृढीकरण परत के रूप में किया जाता है, विशेष रूप से कुछ उच्च यांत्रिक लोड वातावरण में जिन्हें अतिरिक्त सुरक्षा की आवश्यकता होती है। स्टेनलेस स्टील की ताकत स्थापना या उपयोग के दौरान केबल को विकृत करने से रोक सकती है।
म्यान सामग्री:कुछ विशेष अनुप्रयोगों में, विशेष रूप से ऐसे वातावरण में जिन्हें उच्च यांत्रिक शक्ति और संक्षारण प्रतिरोध की आवश्यकता होती है, स्टेनलेस स्टील को अतिरिक्त सुरक्षा प्रदान करने के लिए केबल म्यान सामग्री के रूप में उपयोग किया जा सकता है।
हालांकि स्टेनलेस स्टील में मजबूत संक्षारण प्रतिरोध और तन्यता प्रतिरोध होता है, इसमें खराब चालकता होती है और इसलिए आमतौर पर केबलों के मुख्य कंडक्टर सामग्री के रूप में उपयोग नहीं किया जाता है।
3। सही धातु सामग्री चुनने के लिए विचार
सौर केबलों के लिए धातु कंडक्टर सामग्री का चयन करते समय, निम्नलिखित कारकों को बड़े पैमाने पर माना जाना चाहिए:
3.1 चालकता
चालकता केबल सामग्री का चयन करने के लिए प्राथमिक विचार है। कॉपर और टिनडेड कॉपर में सबसे अच्छी चालकता होती है, इसलिए तांबे के केबल अक्सर उच्च शक्ति ट्रांसमिशन आवश्यकताओं के साथ फोटोवोल्टिक सिस्टम में पसंदीदा सामग्री होती हैं। हालांकि, एल्यूमीनियम केबलों को एक ही करंट पर तांबे केबल के समान चालकता प्राप्त करने के लिए एक बड़े क्रॉस-अनुभागीय क्षेत्र की आवश्यकता होती है।
3.2 संक्षारण प्रतिरोध
सौर केबल अक्सर बाहर के लिए उजागर होते हैं और नमी, नमक स्प्रे और पराबैंगनी किरणों जैसे पर्यावरणीय कारकों से प्रभावित हो सकते हैं, इसलिए संक्षारण प्रतिरोध महत्वपूर्ण है। टिन वाले तांबे और तांबे में मजबूत संक्षारण प्रतिरोध होता है, विशेष रूप से आर्द्र या समुद्र के किनारे के वातावरण के लिए उपयुक्त है। ऑक्सीकरण और जंग को रोकने के लिए एल्यूमीनियम केबल को अतिरिक्त सुरक्षा की आवश्यकता हो सकती है।
3.3 लागत और बजट
एल्यूमीनियम केबल की लागत कम होती है और सीमित बजट के साथ फोटोवोल्टिक परियोजनाओं के लिए अधिक आकर्षक विकल्प हो सकता है। हालांकि, तांबे के केबलों की उच्च चालकता ऊर्जा के नुकसान को कम कर सकती है और सिस्टम की समग्र दक्षता में सुधार कर सकती है। इसलिए, उच्च लागत के बावजूद, तांबे के केबलों को अभी भी कुछ परियोजनाओं में पसंद किया जाता है जिन्हें उच्च दक्षता और लंबे जीवन की आवश्यकता होती है।
3.4 स्थापना में आसानी
इसकी लपट के कारण, एल्यूमीनियम केबल कॉपर केबल की तुलना में स्थापित और संभालना आसान होता है, विशेष रूप से लंबी दूरी के संचरण या स्थापना परिदृश्यों में, जिसमें झुकने की आवश्यकता होती है, एल्यूमीनियम केबलों के फायदे अधिक स्पष्ट होते हैं।
