सौर केबल फोटोवोल्टिक (पीवी) प्रणालियों का एक अनिवार्य घटक हैं, जो सौर पैनलों द्वारा उत्पन्न बिजली को इनवर्टर या अन्य उपकरणों तक प्रसारित करने के लिए जिम्मेदार हैं। सही केबल आकार का चयन, जैसे कि 4 मिमी सौर केबल, आपके सौर स्थापना में इष्टतम प्रदर्शन, दक्षता और सुरक्षा सुनिश्चित करता है। यह आलेख उन परिदृश्यों की पड़ताल करता है जहां 4 मिमी सौर केबल उपयुक्त है, तकनीकी आवश्यकताओं, फायदों और H1Z2Z {{4}K और PV 1-F जैसे प्रासंगिक मानकों पर ध्यान केंद्रित किया गया है।
4 मिमी सौर केबल क्या है?

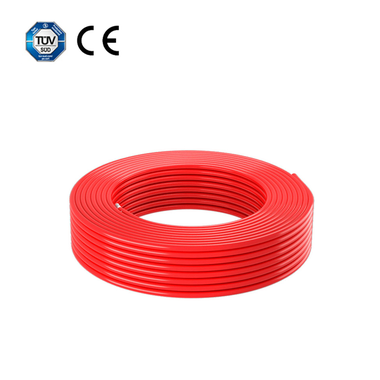

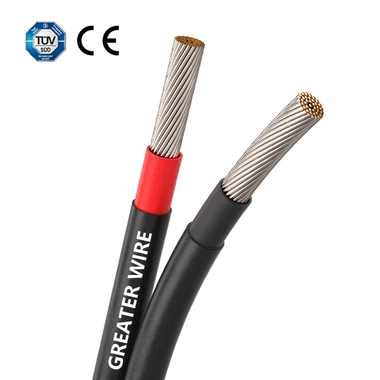

4 मिमी सौर केबल 4 मिमी² के क्रॉस-अनुभागीय क्षेत्र के साथ एक फोटोवोल्टिक केबल को संदर्भित करता है। इसका उपयोग आमतौर पर आवासीय और वाणिज्यिक दोनों अनुप्रयोगों के लिए मध्यम आकार के पीवी सिस्टम में किया जाता है। यह आकार बहुमुखी है और कई सौर प्रतिष्ठानों की विद्युत मांगों को संभालने में सक्षम है।
4 मिमी सौर केबल की विशेषताएं:
मानक अनुपालन:EN 50618 (H1Z2Z2-K) और TÜV (PV1-F) जैसे फोटोवोल्टिक मानकों के अनुसार निर्मित।
वेल्टेज रेटिंग:आमतौर पर 1.0 kV DC (PV1-F) या 1.5 kV DC (H1Z2Z2-K) तक का समर्थन करता है।
तापमान प्रतिरोध:यह चरम मौसम की स्थिति का सामना कर सकता है, इसकी परिचालन सीमा -40 डिग्री से लेकर +120 डिग्री तक होती है।
यूवी प्रतिरोध:उत्कृष्ट UV सुरक्षा के साथ बाहरी उपयोग के लिए डिज़ाइन किया गया।
स्थायित्व:घर्षण, रसायन और यांत्रिक तनाव के प्रति प्रतिरोधी।
सौर केबलों के लिए मानक: H1Z2Z2-K और PV1-F
H1Z2Z2-K:
अनुप्रयोग:उच्च-प्रदर्शन प्रणालियों के लिए लंबे जीवनकाल और मजबूत सुरक्षा उपायों की आवश्यकता होती है।
वोल्टेज:1.5 केवी डीसी तक का समर्थन करता है, जो इसे बड़े इंस्टॉलेशन के लिए उपयुक्त बनाता है।
विशेषताएँ:बेहतर थर्मल और मैकेनिकल गुणों के लिए क्रॉस-लिंक्ड पॉलीथीन (एक्सएलपीई) इन्सुलेशन।
पीवी1-एफ:
अनुप्रयोग:छोटे से मध्यम पीवी सिस्टम में व्यापक रूप से उपयोग किया जाता है।
वोल्टेज:मानक आवासीय प्रणालियों के लिए पर्याप्त, 1.0 केवी डीसी तक का समर्थन करता है।
विशेषताएँ:हलोजन-मुक्त, ज्वाला-मंदक सामग्री सुरक्षा और पर्यावरणीय अनुकूलता सुनिश्चित करती है।
आपको 4 मिमी सौर केबल का उपयोग कब करना चाहिए?
4 मिमी सौर केबल का उपयोग करने का निर्णय बिजली की आवश्यकताओं, केबल की लंबाई, सिस्टम डिजाइन और पर्यावरणीय स्थितियों सहित कई कारकों पर निर्भर करता है। नीचे वे परिदृश्य हैं जहां यह केबल आकार सबसे उपयुक्त है:
1. मध्यम आकार के पीवी सिस्टम
एक 4 मिमी सौर केबल मध्यम ऊर्जा की मांग वाले मध्यम आकार के आवासीय या वाणिज्यिक सौर प्रतिष्ठानों के लिए आदर्श है। ये सिस्टम आम तौर पर वोल्टेज स्तर पर काम करते हैं जो केबल की क्षमता के साथ संरेखित होता है।
उदाहरण:
एक आवासीय छत सौर प्रणाली 3-10 किलोवाट उत्पन्न करती है।
एक एकल सुविधा को बिजली देने वाला एक छोटा वाणिज्यिक सौर फार्म।
2. लघु से मध्यम केबल रन
4 मिमी² का क्रॉस-सेक्शनल क्षेत्र महत्वपूर्ण ऊर्जा हानि के बिना छोटे से मध्यम केबल चलाने के लिए पर्याप्त चालकता प्रदान करता है।
वोल्टेज ड्रॉप पर विचार:
दक्षता बनाए रखने के लिए, केबल पर वोल्टेज ड्रॉप 3% से अधिक नहीं होनी चाहिए। सामान्य 12V सिस्टम में 15 मीटर तक या 48V सिस्टम में 30 मीटर तक की दूरी के लिए, 4 मिमी केबल उपयुक्त है।
3. पैनलों और इनवर्टर के बीच कनेक्शन
4 मिमी सौर केबल का उपयोग अक्सर सौर पैनलों को इनवर्टर से जोड़ने के लिए किया जाता है, खासकर स्ट्रिंग कॉन्फ़िगरेशन में। यह विशिष्ट परिचालन स्थितियों के तहत डीसी बिजली का विश्वसनीय संचरण सुनिश्चित करता है।
4मिमी का उपयोग क्यों करें?:
लागत-प्रभावशीलता और प्रदर्शन को संतुलित करता है।
अधिकांश स्ट्रिंग इनवर्टर की वर्तमान-वहन क्षमता को पूरा करता है।
4. मानक पीवी सिस्टम वोल्टेज और करंट
सौर केबलों को सिस्टम वोल्टेज और करंट के आधार पर चुना जाता है। उन प्रणालियों के लिए जहां अधिकतम करंट 25A से कम है, मानक परिस्थितियों में इसकी विशिष्ट करंट-वहन क्षमता को देखते हुए, 4 मिमी² केबल पर्याप्त है।
H1Z2Z2-K और PV1-F संगतता:
दोनों मानक इन विशिष्टताओं वाले सिस्टम में 4 मिमी केबल के उपयोग का समर्थन करते हैं, जो अंतरराष्ट्रीय सुरक्षा और प्रदर्शन बेंचमार्क का अनुपालन सुनिश्चित करते हैं।
5. बाहरी अनुप्रयोग
सौर स्थापनाएँ अक्सर केबलों को कठोर पर्यावरणीय परिस्थितियों के संपर्क में लाती हैं। H1Z2Z {{3} K या PV 1- F मानकों के तहत डिज़ाइन की गई 4 मिमी केबल यूवी प्रतिरोध, थर्मल स्थिरता और यांत्रिक स्थायित्व प्रदान करती है, जो इसे बाहरी उपयोग के लिए उपयुक्त बनाती है।
विशिष्ट उपयोग के मामले:
छत पर लगे सौर पैनल सीधे सूर्य की रोशनी के संपर्क में आते हैं।
खुले मैदानों में ग्राउंड-माउंटेड सिस्टम।
6. छोटे प्रतिष्ठानों के लिए लागत अनुकूलन
बजट-सचेत परियोजनाओं के लिए, 4 मिमी सौर केबल प्रदर्शन और लागत का अच्छा संतुलन प्रदान करता है। यह 6 मिमी² या 10 मिमी² जैसे बड़े केबलों की तुलना में कम महंगा है लेकिन फिर भी छोटे सिस्टम की मांगों को पूरा करता है।
4 मिमी केबलों के लिए H1Z2Z2-K और PV{3}}F के बीच चयन कैसे करें
4 मिमी सौर केबल का चयन करते समय, H1Z2Z {{3} K और PV 1- F मानकों के बीच निम्नलिखित अंतरों पर विचार करें:
सिस्टम का आकार और वोल्टेज:
1.5 केवी डीसी तक की आवश्यकता वाले सिस्टम के लिए H1Z2Z2-K का उपयोग करें।
कम वोल्टेज आवश्यकता (1.0 केवी डीसी तक) वाले सिस्टम के लिए पीवी{0}}एफ का उपयोग करें।
स्थायित्व आवश्यकताएँ:
H1Z2Z2-K केबल बेहतर यांत्रिक और थर्मल प्रतिरोध प्रदान करते हैं, जो उन्हें उच्च तनाव वाले वातावरण के लिए बेहतर बनाते हैं।
पीवी1-एफ कम मांग वाले अनुप्रयोगों के लिए उपयुक्त है।
अनुपालन आवश्यकताएं:
अनुपालन सुनिश्चित करने के लिए सौर प्रतिष्ठानों के लिए स्थानीय नियमों और मानकों को सत्यापित करें।
4 मिमी सौर केबलों के लिए स्थापना युक्तियाँ
वोल्टेज ड्रॉप गणना:
सुनिश्चित करें कि सिस्टम दक्षता में सुधार के लिए केबल की लंबाई और क्रॉस-सेक्शन वोल्टेज ड्रॉप को कम से कम करें।
उचित इन्सुलेशन:
बाहरी सेटअप के लिए हमेशा यूवी-प्रतिरोधी और मौसमरोधी इन्सुलेशन वाले केबल का उपयोग करें।
सुरक्षित कनेक्शन:
ऊर्जा हानि या विद्युत खतरों को रोकने के लिए उपयुक्त कनेक्टर्स का उपयोग करें।
केबल सुरक्षा:
शारीरिक क्षति की संभावना वाले क्षेत्रों में अतिरिक्त नाली या केबल ट्रे पर विचार करें।
अनुपालन जाँच:
सुनिश्चित करें कि आपके केबल सुरक्षा और विश्वसनीयता के लिए H1Z2Z2-K या PV{3}F मानकों को पूरा करते हैं।
