एमसी केबल एक प्रकार का केबल है, जिसमें कंडक्टर एक धातु के म्यान में लिपटे हुए हैं, जो बिजली वितरण, नियंत्रण लाइनों और फायर अलार्म सिस्टम के लिए उपयुक्त हैं। एसी (बख्तरबंद) केबलों के साथ तुलना में, धातु म्यानएमसी केबलदोनों उपकरण ग्राउंडिंग कंडक्टर और अलग -अलग उजागर या अछूता ग्राउंडिंग तारों के रूप में सेवा कर सकते हैं। इसकी मुख्य विशेषताओं में शामिल हैं: 1। स्थायित्व: एल्यूमीनियम या स्टील म्यान अतिरिक्त यांत्रिक सुरक्षा प्रदान करते हैं। 2। आसान स्थापना: निर्माण के समय और लागत को बचाने के लिए कोई अतिरिक्त कंडिट या म्यान की आवश्यकता नहीं है।
विभिन्न प्रकार के एमसी केबलों में, प्रत्येक कंडक्टर को विद्युत स्थापना और रखरखाव के दौरान वायर फ़ंक्शन की त्वरित और सटीक पहचान सुनिश्चित करने के लिए एक विशिष्ट रंग के साथ कोडित किया जाता है।MC केबल 12AWG को एक उदाहरण के रूप में लेना, MC केबल के लिए मानक रंग कोडिंग आवश्यकताओं का विस्तार से वर्णन करें
1। 12 2 एमसी केबल का रंग कोडिंग
12 2 MC केबल आमतौर पर 120V या 277V लाइनों के लिए उपयोग किए जाते हैं, जिसमें सॉकेट सर्किट और लाइटिंग सर्किट सहित विशिष्ट अनुप्रयोग होते हैं। इसमें दो 12 गेज तार (AWG) और एक नंगे या हरे ग्राउंडिंग तार शामिल हैं। मानक रंग कोडिंग इस प्रकार है:
ब्लैक (हॉट 1): मुख्य चरण तार, बिजली की आपूर्ति से जुड़े लाइव तार।
तटस्थ: तटस्थ तार सर्किट लूप को पूरा करता है।
हरे या नंगे तांबे (जमीन): ग्राउंडिंग तार, सर्किट सुरक्षा प्रदान करना।
एकल-चरण 120V या 277V अनुप्रयोगों में, काले तार आमतौर पर सर्किट ब्रेकरों से जुड़े होते हैं, सफेद तार लोड सर्किट के तटस्थ अंत से जुड़े होते हैं, और विद्युत प्रणाली की सुरक्षा सुनिश्चित करने के लिए उजागर या हरे रंग के तारों को जमीन पर रखा जाता है।
2। 12 3 एमसी केबल का रंग कोडिंग
12 3 MC केबल 208V, 240V, या 480V, या एकल-चरण 120V सर्किट के लिए दोहरे चरण सर्किट के लिए उपयुक्त हैं, जिन्हें स्वतंत्र स्विच नियंत्रण की आवश्यकता होती है। उदाहरण के लिए, आवासीय और वाणिज्यिक प्रकाश व्यवस्था में, तीन-चरण बिजली की आपूर्ति का उपयोग करते समय, 12 3 MC केबल का उपयोग कई लैंप को नियंत्रित करने के लिए किया जा सकता है। रंग कोडिंग इस प्रकार है:
ब्लैक (हॉट 1): मुख्य लाइव लाइन।
लाल (गर्म 2): दूसरा चरण लाइव तार, 240V उपकरण या दोहरे स्विच सर्किट के लिए उपयुक्त।
तटस्थ: तटस्थ तार।
हरे या नंगे तांबे (जमीन): ग्राउंडिंग तार।
जब 120V लाइनों के लिए उपयोग किया जाता है, तो काले और लाल तारों को दो स्वतंत्र भारों को नियंत्रित करने के लिए अलग -अलग स्विच से जोड़ा जा सकता है। जब 240V लाइनों के लिए उपयोग किया जाता है, तो काले और लाल तार क्रमशः L1 और L2 से जुड़े होते हैं, जो दो-चरण बिजली की आपूर्ति प्रदान करते हैं।
3। 12 4 एमसी केबल का रंग कोडिंग
12 4 MC केबल मुख्य रूप से 3- चरण 208V, 240V, या 480V पावर सप्लाई सिस्टम, या अधिक जटिल मल्टी स्विच कंट्रोल सर्किट के लिए उपयोग किए जाते हैं। रंग कोडिंग इस प्रकार है:
ब्लैक (हॉट 1): फर्स्ट फेज हॉट लाइन।
लाल (गर्म 2): दूसरा चरण लाइव लाइन।
ब्लू (हॉट 3): थर्ड फेज लाइव वायर।
तटस्थ: तटस्थ तार।
हरे या नंगे तांबे (जमीन): ग्राउंडिंग तार।
यह कॉन्फ़िगरेशन वाणिज्यिक और औद्योगिक वातावरण में विशेष रूप से आम है, जैसे कि तीन-चरण मोटर्स को बिजली की आपूर्ति या मल्टी स्टोरी इमारतों में एलेवेटर कंट्रोल सिस्टम के लिए। काले, लाल और नीले रंग के जीवित तार तीन-चरण बिजली की आपूर्ति के चरण ए, बी और सी के अनुरूप हैं, जो तीन-चरण भार जैसे मोटर्स या एचवीएसी उपकरणों में संतुलित लोड वितरण सुनिश्चित करते हैं।
4। 12 5 एमसी केबल का रंग कोडिंग
125 एमसी केबल आगे एक अतिरिक्त लाइव तार जोड़ता है, जो अधिक जटिल विद्युत प्रणालियों जैसे कि 3- चरण 277/480V वितरण, आपातकालीन प्रकाश व्यवस्था या एचवीएसी नियंत्रण के लिए उपयुक्त है। रंग कोडिंग इस प्रकार है:
ब्लैक (हॉट 1): फर्स्ट फेज हॉट लाइन।
लाल (गर्म 2): दूसरा चरण लाइव लाइन।
ब्लू (हॉट 3): थर्ड फेज लाइव वायर।
नारंगी (पृथक जमीन): अलगाव ग्राउंडिंग तार (संवेदनशील उपकरणों के लिए उपयोग किया जाता है)।
तटस्थ: तटस्थ तार।
हरे या नंगे तांबे (जमीन): उपकरण ग्राउंडिंग तार।
ऑरेंज तारों का उपयोग आमतौर पर ग्राउंडिंग (आईजी) सिस्टम को अलग करने के लिए किया जाता है और वे चिकित्सा उपकरण और कंप्यूटर सर्वर रूम जैसे वातावरण के लिए उपयुक्त होते हैं जो विद्युत शोर के प्रति संवेदनशील होते हैं। यह कॉन्फ़िगरेशन यह सुनिश्चित करता है कि डिवाइस विद्युत चुम्बकीय हस्तक्षेप से प्रभावित नहीं है और बिजली की गुणवत्ता में सुधार करता है।
5। 14 2 फायर अलार्म एमसी केबल का रंग कोडिंग

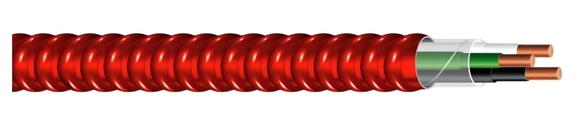

14 2 फायर अलार्म एमसी केबल विशेष रूप से फायर अलार्म सिस्टम के लिए डिज़ाइन किया गया है और फायर प्रोटेक्शन सर्किट पर एनईसी 760 चैप्टर की आवश्यकताओं को पूरा करता है। फायर अलार्म सर्किट की उच्च विश्वसनीयता आवश्यकताओं के कारण, इसका रंग कोडिंग भी साधारण एमसी केबलों से अलग है:
लाल (FPLR पावर सर्किट): फायर अलार्म सिग्नल ट्रांसमिशन लाइन (आमतौर पर लाइव)।
ब्लैक (रिटर्न सर्किट): सर्किट कनेक्टिंग वायर।
हरे या नंगे तांबे (जमीन): ग्राउंडिंग तार।
कुछ विशेष अनुप्रयोगों में, 14 2 फायर अलार्म एमसी केबल को लाल और सफेद रंग में कॉन्फ़िगर किया जा सकता है, जहां:
लाल अलार्म सिग्नल ट्रांसमिशन लाइन का प्रतिनिधित्व करता है।
सफेद तटस्थ रेखा या रिटर्न सिग्नल लाइन का प्रतिनिधित्व करता है।
यह कॉन्फ़िगरेशन फायर अलार्म हॉर्न्स, बज़र्स, इमरजेंसी लाइटिंग और स्मोक डिटेक्टरों जैसे उपकरणों के लिए उपयुक्त है।
का महत्वएमसी केबलरंग कोडन
एमसी केबलों के रंग कोडिंग को सही ढंग से पहचानना निम्नलिखित पहलुओं के लिए महत्वपूर्ण है:
सुरक्षा: वायरिंग त्रुटियों को कम सर्किट, बिजली के झटके, या आग पैदा करने से रोकें।
अनुपालन: एनईसी और स्थानीय भवन नियमों का अनुपालन सुनिश्चित करें।
रखरखाव की सुविधा: यह तकनीशियनों को सर्किटों की जल्दी से पहचानने और समस्या निवारण समय को कम करने की सुविधा देता है।
सिस्टम संगतता: सुनिश्चित करें कि विभिन्न वोल्टेज स्तर, चरणों और उद्देश्यों के केबल उपयोग के लिए भ्रमित नहीं हैं।
