XHHW तार की अधिकतम वोल्टेज रेटिंग क्या है?

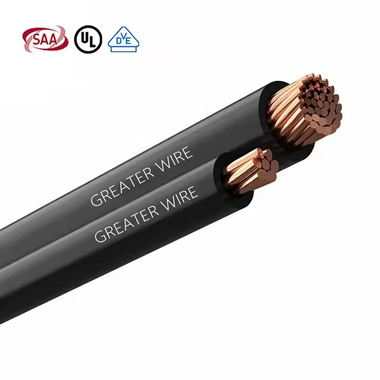

1. XHHW और XHHW -2 तार को समझना

परिभाषा और निर्माण

XHHW का खड़ा हैक्रॉस-लिंक्ड पॉलीइथाइलीन (एक्सएलपीई) उच्च गर्मी प्रतिरोधी और पानी प्रतिरोधी तार। यह एक थर्मोसेट-अछूता केबल डिज़ाइन हैडी मांग वातावरण में स्थायित्व के लिए। "XHHW -2" वैरिएंट, जिसे बाद में पेश किया गया, मूल XHHW (गीले स्थानों में 75 डिग्री) 5 की तुलना में बढ़ाया तापमान रेटिंग (सूखे और गीले दोनों स्थानों में 90 डिग्री) प्रदान करता है। दोनों प्रकार का उपयोग करते हैंक्रॉस-लिंक्ड पॉलीइथाइलीन (एक्सएलपीई)इन्सुलेशन, जो पीवीसी जैसी थर्माप्लास्टिक सामग्रियों की तुलना में गर्मी, नमी और घर्षण के लिए बेहतर प्रतिरोध प्रदान करता है।

प्रमुख विनिर्देश

वेल्टेज रेटिंग: 600 वोल्ट (मानक)।

तापमान की रेंज:

XHHW: सूखे स्थानों में 90 डिग्री तक, गीले स्थानों में 75 डिग्री।

XHHW -2: 90 डिग्री दोनों सूखे और गीले वातावरण में।

कंडक्टर सामग्री: आमतौर पर एल्यूमीनियम (एए -8000 श्रृंखला) या तांबा, लचीलेपन के लिए अनुकूलित फंसे के साथ।

इन्सुलेशन मोटाई: कंडक्टर आकार (जैसे, बड़े AWG आकारों के लिए 45-65 मील) द्वारा भिन्न होता है।

2. वोल्टेज रेटिंग मानकों और अनुपालन

उद्योग मानकों

XHHW तार की वोल्टेज रेटिंग कई मानकों द्वारा शासित है:

उल 44: XHHW -2 सहित थर्मोसेट-अछूता तारों के लिए आवश्यकताओं को निर्दिष्ट करता है।

राष्ट्रीय विद्युत संहिता): कंडक्टर अनुप्रयोगों के लिए एनईसी 310.104 जैसे इंस्टॉलेशन दिशानिर्देशों को परिभाषित करता है।

एएसटीएम B801/B836: एल्यूमीनियम कंडक्टर मानकों को कवर करता है।

आरओएचएस अनुकूल: खतरनाक पदार्थों को प्रतिबंधित करके पर्यावरणीय सुरक्षा सुनिश्चित करता है।

वोल्टेज प्रतिनिधित्व (u 0/u)

केबल वोल्टेज रेटिंग अक्सर के रूप में व्यक्त की जाती हैU0/U, कहाँ:

U0: कंडक्टर और ग्राउंड (जैसे, 600V) के बीच रेटेड वोल्टेज।

U: कंडक्टरों के बीच रेटेड वोल्टेज (जैसे, 1, 000 v)।
उदाहरण के लिए, "600V/1KV" का एक अंकन इंगित करता है कि तार 600V चरण-से-जमीन और 1KV चरण-से-चरण प्रणालियों के लिए उपयुक्त है।

यह दोहरी रेटिंग ग्रिड वोल्टेज में उतार -चढ़ाव और क्षणिक वृद्धि के साथ संगतता सुनिश्चित करती है।

3. वोल्टेज क्षमता को प्रभावित करने वाले कारक

इन्सुलेशन सामग्री

XHHW -2 में xlpe इन्सुलेशन प्रदान करता है:

पीवीसी की तुलना में उच्च ढांकता हुआ शक्ति।

90 डिग्री पर भी थर्मल गिरावट का प्रतिरोध।

दहन के दौरान कम धुआं उत्सर्जन, सुरक्षा बढ़ाने।

पर्यावरणीय परिस्थितियाँ

नमी प्रतिरोध: XHHW -2 का जल-प्रतिरोधी इन्सुलेशन नम या भूमिगत प्रतिष्ठानों में उपयोग की अनुमति देता है।

तापमान: उच्च तापमान (जैसे, 90 डिग्री) पर संचालन से इन्सुलेशन उम्र बढ़ने के कारण समय के साथ वोल्टेज सहिष्णुता को थोड़ा कम किया जा सकता है।

कंडक्टर का आकार और स्ट्रैंडिंग

बड़े कंडक्टर (जैसे, 4/0 AWG) में वोल्टेज अखंडता बनाए रखने के लिए मोटा इन्सुलेशन होता है। क्रिश-टेक के विनिर्देशों में 30 मील (14 AWG के लिए) से लेकर 65 मील (500 mcm के लिए) तक की मोटाई की मोटाई दिखाई देती है।

4. Thhn/thwn तारों के साथ तुलना

जबकि XHHW -2 और thhn/thwn एक 600V रेटिंग साझा करते हैं, प्रमुख अंतर शामिल हैं:

XHHW -2 को उच्च-तनाव वातावरण (जैसे, औद्योगिक फीडर) के लिए पसंद किया जाता है, जबकि THHN/THWN लागत-संवेदनशील परियोजनाओं को सूट करता है।

5. XHHW -2 तार के आवेदन

सामान्य उपयोग

बिजली वितरण: सेवा प्रवेश द्वार, फीडर और शाखा सर्किट।

औद्योगिक वायरिंग: मशीनरी, नियंत्रण पैनल और कन्वेयर सिस्टम।

बाहरी प्रतिष्ठान: कंडूइट्स, अंडरग्राउंड रेसवे और वेट लोकेशन।

केस स्टडी: नेक्सान्स यूरोमोल्ड टी-जॉइंट्स

नेक्सान्स XHHW -2 केबल 600V और 90 डिग्री के लिए रेट किए गए हैं, जिससे वे उच्च-वृद्धि वाली इमारतों और नम वातावरणों के लिए आदर्श हैं। उनके एए -8000 एल्यूमीनियम कंडक्टर लचीलेपन और चालकता के लिए एएसटीएम मानकों को पूरा करते हैं।

6. वोल्टेज सुरक्षा मार्जिन

एनईसी दिशानिर्देशों में ऑपरेटिंग केबल की सलाह देते हैंरेटेड वोल्टेज के 75% से कम या बराबरसामान्य परिस्थितियों में। अस्थायी वृद्धि (जैसे, 120% रेटिंग) अनुमेय हैं, लेकिन 1 घंटे से अधिक नहीं होने चाहिए। एक 600V XHHW के लिए -2 तार:

निरंतर उपयोग: 450V से कम या बराबर।

अल्पकालिक वृद्धि: 720V से कम या बराबर।

7. वैश्विक मानक और विविधताएँ

उत्तरी अमेरिका: XHHW -2 UL और NEC मानकों के साथ संरेखित करता है।

यूरोप: इसी तरह के केबल (जैसे, RW90) IEC मानकों के तहत 1KV रेटिंग का उपयोग कर सकते हैं।

एशिया: नेक्सान जैसे निर्माता स्थानीय ग्रिड आवश्यकताओं (जैसे, 12–20KV सिस्टम) के लिए डिजाइन को अनुकूलित करते हैं।

8. भविष्य की रुझान

उच्च वोल्टेज रेटिंग: इमर्जिंग XLPE फॉर्मूलेशन XHHW -2 के लिए 1KV+ रेटिंग सक्षम कर सकते हैं।

वहनीयता: ROHs को पूरा करने और मानकों तक पहुंचने के लिए पुनर्नवीनीकरण एल्यूमीनियम कंडक्टरों का उपयोग बढ़ा हुआ उपयोग।
