चूंकि अक्षय ऊर्जा की वैश्विक मांग में वृद्धि जारी है, सौर ऊर्जा एक महत्वपूर्ण हरित ऊर्जा स्रोत बन गई है। सोलर फोटोवोल्टिक सिस्टम (पीवी) सूर्य के प्रकाश को सौर पैनलों के माध्यम से बिजली में परिवर्तित करता है और व्यापक रूप से घरों, व्यवसायों और उद्योगों में उपयोग किया जाता है। इन प्रणालियों में, सौर केबल और सौर तारों सौर पैनलों द्वारा उत्पन्न बिजली को इनवर्टर, बैटरी स्टोरेज सिस्टम और लोड डिवाइसों तक पहुंचाने के लिए जिम्मेदार महत्वपूर्ण घटक हैं। कठोर वातावरण में सौर केबलों की दीर्घकालिक स्थिरता, विश्वसनीयता और सुरक्षा सुनिश्चित करने के लिए, कुछ अंतरराष्ट्रीय मानकों का पालन किया जाना चाहिए।
यूरोपीय बाजार में, सौर केबलों के लिए एन (यूरोपीय मानदंड) विनिर्देशों केबल की गुणवत्ता, प्रदर्शन और सुरक्षा सुनिश्चित करने के लिए स्पष्ट मार्गदर्शन प्रदान करते हैं। ये मानक केबल डिजाइन, विनिर्माण, सामग्री चयन, प्रदर्शन आवश्यकताओं और अनुप्रयोग जैसे पहलुओं को कवर करते हैं, यह सुनिश्चित करते हुए कि केबल विभिन्न पर्यावरणीय परिस्थितियों में मज़बूती से काम कर सकते हैं। यह लेख सौर केबलों के लिए एन मानकों को पेश करेगा और सौर फोटोवोल्टिक सिस्टम से संबंधित केबल मानकों और विनिर्देशों का विस्तार से विश्लेषण करेगा।
1। एन मानकों का अवलोकनसौर केबल
EN (यूरोपीय मानदंड) मानक यूरोपीय बाजार में उत्पादों के डिजाइन, विनिर्माण और उपयोग की आवश्यकताओं को एकीकृत करने के लिए यूरोपीय समिति और इलेक्ट्रोटेक्निकल मानकीकरण (CENELEC) के लिए यूरोपीय समिति द्वारा यूरोपीय समिति और यूरोपीय समिति द्वारा विकसित विनिर्देश हैं। यूरोप में फोटोवोल्टिक सिस्टम में इन केबलों की सुरक्षा, स्थायित्व और विद्युत प्रदर्शन सुनिश्चित करने के लिए सौर केबलों के लिए विशेष एन मानकों की एक श्रृंखला है।
सौर फोटोवोल्टिक सिस्टम के लिए केबल चयन के लिए सबसे महत्वपूर्ण एन मानक एन 50618: 2014 और एन 60228: 2005 हैं। ये मानक यह सुनिश्चित करते हैं कि सौर केबल स्थापना, उपयोग और रखरखाव के दौरान पूर्व निर्धारित प्रदर्शन आवश्यकताओं को पूरा कर सकते हैं, और विभिन्न वातावरणों में लंबे समय तक काम कर सकते हैं।
2। एन 50618: 2014 मानक
2.1 मानक का परिचय
"एन 50618: 2014" वर्तमान में सौर केबलों के लिए सबसे महत्वपूर्ण मानकों में से एक है, और विशेष रूप से फोटोवोल्टिक सिस्टम केबल के लिए आवश्यकताओं को परिभाषित करता है। मानक प्रत्यक्ष वर्तमान (डीसी) वर्तमान ट्रांसमिशन के लिए उपयोग किए जाने वाले फोटोवोल्टिक केबलों के डिजाइन, निर्माण, प्रदर्शन, परीक्षण और प्रमाणन को कवर करता है।
मानक के अनुसार, सौर केबलों के लिए मुख्य आवश्यकताओं में केबल इन्सुलेशन प्रदर्शन, वोल्टेज स्तर, तापमान सीमा, यांत्रिक शक्ति, यूवी प्रतिरोध आदि शामिल हैं।
2.2 मानक सामग्री
एन 50618:2014 में मुख्य रूप से निम्नलिखित पहलू शामिल हैं:
आवेदन का दायरा:यह मानक फोटोवोल्टिक सिस्टम में प्रत्यक्ष वर्तमान ट्रांसमिशन के लिए उपयोग किए जाने वाले केबलों पर लागू होता है। इसके लिए आवश्यक है कि केबलों को उच्च तापमान, पराबैंगनी किरणों, यांत्रिक तनाव और पर्यावरणीय कटाव जैसी स्थितियों का सामना करने में सक्षम होना चाहिए।
विद्युत प्रदर्शन:मानक सौर केबलों के विद्युत मापदंडों को निर्दिष्ट करता है, जिसमें रेटेड वोल्टेज, ऑपरेटिंग तापमान रेंज, इन्सुलेशन प्रतिरोध, आदि शामिल हैं।
सामग्री की आवश्यकताएं:मानक के लिए आवश्यक हैसौर केबलउच्च गुणवत्ता वाली सामग्रियों का उपयोग करें जो नियमों को पूरा करते हैं, जैसे कि इन्सुलेशन और म्यान सामग्री जो उच्च तापमान, पराबैंगनी किरणों और जंग के लिए प्रतिरोधी हैं।
मौसम प्रतिरोध परीक्षण:यह सुनिश्चित करने के लिए कि फोटोवोल्टिक केबल लंबे समय तक बाहरी वातावरण के प्रभाव का सामना कर सकते हैं, ईएन 50618 मानक के लिए आवश्यक है कि केबलों को पराबैंगनी विकिरण, नमी, नमक स्प्रे, आदि सहित पर्यावरणीय तनाव परीक्षणों की एक श्रृंखला पास होनी चाहिए।
सुरक्षा:केबल को विद्युत विफलताओं या आग को रोकने के लिए प्रासंगिक सुरक्षा आवश्यकताओं को पूरा करना चाहिए। मानक के लिए आवश्यक है कि केबल उच्च स्तर की सुरक्षा को बनाए रख सकते हैं जब वे यंत्रवत् क्षतिग्रस्त, वृद्ध या अतिभारित होते हैं।
2.3 मानक अनुप्रयोग

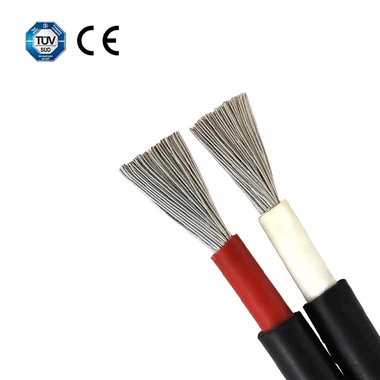

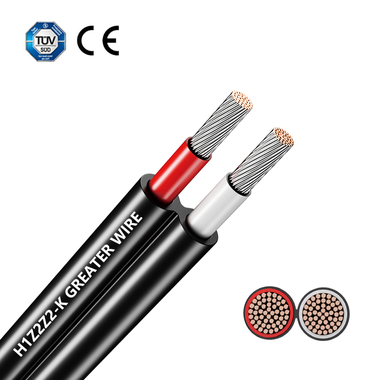

एन 50618:2014 सभी प्रकार के सौर केबलों पर लागू होता है, जिसमें सिंगल-कोर केबल और डबल-कोर केबल शामिल हैं। इस मानक में केबल के उच्च तापमान प्रतिरोध, यूवी प्रतिरोध, मौसम प्रतिरोध और संक्षारण प्रतिरोध पर सख्त आवश्यकताएं हैं। इसलिए, इस मानक को पूरा करने वाले सौर केबल विभिन्न कठोर पर्यावरणीय परिस्थितियों में स्थापना के लिए उपयुक्त हैं।
यह मानक विशेष रूप से फोटोवोल्टिक केबलों के लिए उपयुक्त है, जैसे कि छत की स्थापना, ग्राउंड फोटोवोल्टिक पावर स्टेशन, और अन्य परिदृश्य जैसे कि सूर्य के प्रकाश के लिए दीर्घकालिक जोखिम की आवश्यकता होती है। उच्च और कम तापमान, आर्द्रता, बारिश, हवा और रेत सहित, सौर केबलों को जलवायु परिस्थितियों की एक विस्तृत श्रृंखला के तहत काम करना चाहिए।
3। एन 60228: 2005 मानक
3.1 मानक का परिचय
"एन 60228:2005 "कंडक्टर सामग्री (विशेष रूप से तांबे और एल्यूमीनियम) के लिए एक मानक है, जो कंडक्टर की संरचना, सामग्री, चालकता और ऑपरेटिंग तापमान सीमा के लिए आवश्यकताओं को परिभाषित करता है। यह मानक सौर केबलों के डिजाइन के लिए महत्वपूर्ण है क्योंकि केबल के कंडक्टर को स्थिर वर्तमान संचरण सुनिश्चित करने के लिए विशिष्ट विद्युत प्रदर्शन आवश्यकताओं को पूरा करना चाहिए।
3.2 मानक सामग्री
एन 60228:2005 में मुख्य रूप से निम्नलिखित सामग्री शामिल है:
कंडक्टर सामग्री की आवश्यकताएं:मानक यह निर्धारित करता है कि फोटोवोल्टिक केबलों के लिए उपयोग की जाने वाली कंडक्टर सामग्री को शुद्ध तांबा या एल्यूमीनियम होना चाहिए, और कंडक्टर की विद्युत चालकता अच्छी होनी चाहिए। शुद्ध तांबे के कंडक्टरों को आमतौर पर एल्यूमीनियम कंडक्टरों की तुलना में बेहतर चालकता और संक्षारण प्रतिरोध माना जाता है।
केबल संरचना:केबल कंडक्टर की संरचना को कुछ आकार और आकार आवश्यकताओं को पूरा करना चाहिए ताकि विभिन्न फोटोवोल्टिक सिस्टम की स्थापना की जरूरतों के अनुकूल हो सके। आम सौर केबल कंडक्टर संरचनाओं में एकल-स्ट्रैंड और मुड़ संरचनाएं शामिल हैं।
तापमान आवश्यकताएं:मानक अधिकतम तापमान को निर्धारित करता है जो कंडक्टर का सामना कर सकता है। सौर केबलों के लिए, आमतौर पर 90 डिग्री तक लंबे समय तक उच्च तापमान वातावरण का सामना करना पड़ता है।
3.3 मानक अनुप्रयोग
EN 60228:2005 मानक सौर केबल कंडक्टर सामग्री की उच्च गुणवत्ता और विद्युत प्रदर्शन सुनिश्चित करने के लिए आवश्यक है। फोटोवोल्टिक सिस्टम का वर्तमान ट्रांसमिशन स्थिर और प्रभावी होना चाहिए, और कंडक्टर की गुणवत्ता और डिजाइन सीधे वर्तमान ट्रांसमिशन दक्षता को प्रभावित करते हैं। इस मानक के अनुसार, निर्माताओं को कंडक्टर सामग्री का चयन करना चाहिए जो केबल की चालकता और सुरक्षा सुनिश्चित करने के लिए सौर केबलों का उत्पादन करते समय आवश्यकताओं को पूरा करते हैं।
4। सौर केबलों के लिए अन्य प्रासंगिक मानक
एन 50618 के अलावा:2014 और एन 60228: 2005, सौर केबलों को भी केबल की गुणवत्ता, प्रदर्शन और सुरक्षा सुनिश्चित करने के लिए अन्य प्रासंगिक मानकों का पालन करने की आवश्यकता है। इन मानकों में शामिल हैं:
IEC 60332:यह मानक केबलों के लौ मंद गुणों को निर्दिष्ट करता है। सौर केबलों को आग के जोखिम को कम करने के लिए अच्छे लौ रिटार्डेंट प्रॉपर्टीज की आवश्यकता होती है।
IEC 60287:यह मानक केबल की वर्तमान वहन क्षमता से संबंधित है, यह सुनिश्चित करता है कि सौर केबल लोड की स्थिति के तहत सुरक्षित रूप से काम कर सकते हैं।
उल 4703:यह मानक मुख्य रूप से अमेरिकी बाजार पर लागू होता है और फोटोवोल्टिक सिस्टम में केबल और कंडक्टर के लिए डिजाइन, प्रदर्शन और सुरक्षा आवश्यकताओं को निर्दिष्ट करता है।
5। सौर केबलों का प्रमाणन और चयन
एन मानकों को पूरा करने वाले सौर केबलों को चुनना न केवल विद्युत प्रदर्शन और सुरक्षा आवश्यकताओं को पूरा करने के लिए एक बुनियादी गारंटी है, बल्कि उच्च गुणवत्ता आश्वासन के साथ उपयोगकर्ताओं को भी प्रदान करता है। बाजार में कई निर्माता हैं जो सौर केबलों का उत्पादन करते हैं जो एन मानकों को पूरा करते हैं। इन केबलों को आमतौर पर सख्ती से परीक्षण और प्रमाणित किया जाता है, जिनमें शामिल हैं:

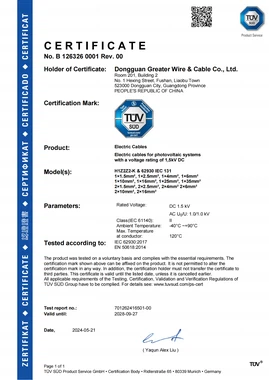

Tüv प्रमाणन:Tüv प्रमाणीकरण पारित करने वाले केबलों से संकेत मिलता है कि वे यूरोपीय सुरक्षा, पर्यावरण संरक्षण और गुणवत्ता मानकों को पूरा करते हैं और इसका उपयोग कठोर वातावरण में लंबे समय तक किया जा सकता है।
CE MARK: CE MARK यह साबित करता है कि केबल यूरोपीय संघ के बाजार की सुरक्षा, स्वास्थ्य और पर्यावरणीय आवश्यकताओं को पूरा करता है।
उल प्रमाणन:अमेरिकी बाजार में प्रवेश करने वाले फोटोवोल्टिक केबलों के लिए, UL प्रमाणन यह सुनिश्चित करने के लिए एक बहुत ही महत्वपूर्ण प्रमाणन चिह्न है कि केबल अमेरिकी सुरक्षा मानकों को पूरा करता है।
