1। एक्सहेड वायर को समझना: संरचना और गुण
XHHW वायर में क्रॉस-लिंक्ड पॉलीइथाइलीन (XLPE) के साथ अछूता एक कंडक्टर (कॉपर या एल्यूमीनियम), अपनी थर्मल स्थिरता के लिए प्रसिद्ध सामग्री (शुष्क परिस्थितियों में 90 डिग्री तक और गीले वातावरण में 75 डिग्री तक) और नमी, घर्षण, और रसायन का प्रतिरोध है। "XHHW -2" पदनाम गीले स्थानों में बढ़ाया प्रदर्शन को इंगित करता है, जिससे यह प्रत्यक्ष दफन और कठोर वातावरण के लिए उपयुक्त है।
प्रमुख विशेषताएं:
वेल्टेज रेटिंग: आमतौर पर 600V, हालांकि विशेष संस्करण जैसे1 AWG XHHW 1000Vउच्च-वोल्टेज औद्योगिक अनुप्रयोगों में उपयोग किया जाता है।
कंडक्टर विकल्प: तांबे (बेहतर चालकता) और एल्यूमीनियम (हल्के और लागत प्रभावी) में उपलब्ध है।
इन्सुलेशन: XLPE उच्च गर्मी की स्थिति में भी उत्कृष्ट ढांकता हुआ शक्ति और दीर्घायु प्रदान करता है।
2। ampacity फंडामेंटल: यह कैसे निर्धारित होता है
Ampacity अधिकतम वर्तमान को संदर्भित करता है एक तार सुरक्षित रूप से अपनी तापमान रेटिंग को पार किए बिना ले जा सकता है। XHHW तार के लिए, यह निर्भर करता है:
कंडक्टर आकार: बड़े गेज (जैसे, 1 AWG) उच्च धाराओं को संभालते हैं।
सामग्री: कॉपर एल्यूमीनियम की तुलना में ~ 61% अधिक चालकता प्रदान करता है।
स्थापना वातावरण: नाली, ट्रे, या प्रत्यक्ष दफन गर्मी अपव्यय को प्रभावित करता है।
परिवेश का तापमान: एनईसी तालिका 310.15 (बी) (16) 30 डिग्री पर आधार ampacities प्रदान करता है, उच्च तापमान के लिए समायोजित किया जाता है।
उदाहरण:
एक 1 AWG कॉपर XHHW -2 75 डिग्री के शुष्क वातावरण में तार 150A का एक ampacity है। एक गीले स्थान में, यह 75 डिग्री रेटिंग सीमा के कारण 130A तक गिर जाता है।
3। ampacity टेबल और कोड अनुपालन
नेशनल इलेक्ट्रिकल कोड (एनईसी) ओवरहीटिंग को रोकने के लिए तार के आकार को नियंत्रित करता है। प्रमुख संदर्भों में शामिल हैं:
तालिका 310.16: रेसवे या केबल ट्रे में तांबे और एल्यूमीनियम कंडक्टरों के लिए ampacities को सूचीबद्ध करता है।
तालिका 310.15 (बी) (7): आवासीय सेवाओं के लिए विशिष्ट लेकिन समानांतर कंडक्टरों को प्रतिबंधित करता है।
नमूना ampacities (cupper XHHW -2):
| कंडक्टर आकार | 90 डिग्री (सूखा) | 75 डिग्री (गीला) |
|---|---|---|
| 1 AWG | 170A | 150A |
| 2 AWG | 140A | 130A |
| 4/0 awg | 300A | 260A |
नोट: हमेशा टर्मिनल तापमान रेटिंग (जैसे, 75 डिग्री के लिए रेटेड ब्रेकर्स की आवश्यकता होती है) से मिलान करें।
4। प्रमुख एप्लिकेशन और कीवर्ड फोकस

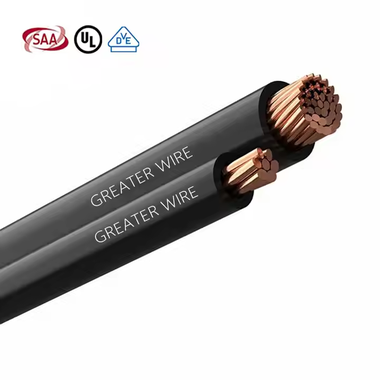

4.1 XHHW -2 प्रत्यक्ष दफन
XHHW -2 की नमी-प्रतिरोधी XLPE इन्सुलेशन और मजबूत जैकेट इसे बिना कंडू के भूमिगत प्रतिष्ठानों के लिए आदर्श बनाते हैं। मुख्य विचार:
मिट्टी की स्थिति: इन्सुलेशन क्षति को रोकने के लिए चट्टानी इलाके से बचें।
गहराई आवश्यकताएँ: एनईसी आवासीय सर्किट के लिए 24 इंच की न्यूनतम दफन गहराई को अनिवार्य करता है।
संक्षारण प्रतिरोध: एल्यूमीनियम XHHW -2 को अम्लीय मिट्टी में एंटी-जंग कोटिंग्स की आवश्यकता होती है।
4.2 XHHW कॉपर वायर
कॉपर XHHW को उच्च-अक्षमता अनुप्रयोगों, जैसे कि औद्योगिक फीडर और मोटर सर्किट के लिए पसंद किया जाता है। लाभों में शामिल हैं:
कम वोल्टेज ड्रॉप: लंबे रन के लिए आवश्यक (जैसे, 1 AWG तांबा 30% बनाम एल्यूमीनियम द्वारा ड्रॉप को कम करता है)।
अनुकूलता: पैनल और स्विचगियर में 75 डिग्री /90 डिग्री टर्मिनलों से मेल खाता है।
4। 3 1 AWG XHHW 1000V
इस उच्च-वोल्टेज संस्करण का उपयोग बिजली वितरण, नवीकरणीय ऊर्जा प्रणालियों और भारी मशीनरी में किया जाता है। विशेषताएँ:
इन्सुलेशन मोटाई: 1000V तनाव का सामना करने के लिए XLPE परतों को बढ़ाया।
अयोग्यता: ~ 200A में सूखी, 90 डिग्री वातावरण (NEC तालिका 310.16 के साथ सत्यापित करें)।
4.4 XHHW ट्रे केबल
केबल ट्रे में स्थापित होने पर, XHHW बेहतर एयरफ्लो से लाभान्वित होता है, जो नाली की तुलना में 10-15% तक बढ़ जाता है। आवश्यकताएं:
अंतर: गर्मी अपव्यय के लिए कंडक्टरों के बीच 1 केबल व्यास बनाए रखें।
सहायता: NEC अनुच्छेद 392 के साथ ट्रे सिस्टम का उपयोग करें।
5। स्थापना सर्वोत्तम अभ्यास
समानांतर कंडक्टर: 4 0 0A+ सर्किट के लिए, समानांतर 4/0 एल्यूमीनियम XHHW -2} (180a प्रत्येक) एक 360A कुल की अनुमति देता है, जो 400A ब्रेकर द्वारा संरक्षित है।
ग्राउंडिंग: आवारा धाराओं से बचने के लिए सबपैनेल में तटस्थ और ग्राउंड बार साझा न करें।
वोल्टेज ड्रॉप शमन: कंडक्टर अपसाइज़ करें या 100 फीट से अधिक रन के लिए कॉपर का उपयोग करें।
संयुक्त राज्य अमेरिका में, तारों और केबलों की गुणवत्ता अनगिनत निर्माण परियोजनाओं की सुरक्षा और स्थिरता से संबंधित है। उद्योग में एक नेता के रूप में,Dongguan ग्रेटर वायर एंड केबल कं, लिमिटेड।20, 000 वर्ग मीटर के एक क्षेत्र को कवर करने वाला एक बड़े पैमाने पर आधुनिक उत्पादन आधार है। कई उन्नत उत्पादन लाइनें दिन और रात को संचालित करती हैं, 30 तक की वार्षिक उत्पादन क्षमता के साथ, 000 टन, पूरी तरह से अमेरिकी बाजार की भारी मांग को पूरा करती हैं। हमारी आरएंडडी टीम उद्योग के कुलीनों को एक साथ लाती है ताकि यह सुनिश्चित हो सके कि उत्पाद हमेशा नवीनतम उद्योग मानकों को पूरा करते हैं। पैमाने के प्रभाव के साथ, हम प्रभावी रूप से लागत को कम करते हैं और ग्राहकों को लागत प्रभावी उत्पादों के साथ प्रदान करते हैं। Thhn वायर, TC - ER केबल, आदि की तरह, UL83, UL44 और अन्य प्रमाणपत्रों की गुणवत्ता सुनिश्चित करते हुए, कीमत एक ही प्रकार के प्रसिद्ध ब्रांडों की तुलना में 25% कम है। हमें चुनने का अर्थ है मन की शांति और सामर्थ्य का चयन करना।
