यूएल 4703 पीवी केबल फोटोवोल्टिक पावर प्लांट रखरखाव गाइड

फोटोवोल्टिक बिजली संयंत्रों में, केबल स्थिर बिजली संचरण सुनिश्चित करने वाले महत्वपूर्ण घटक हैं। यूएल 4703 पीवी केबल अपने उत्कृष्ट उच्च तापमान प्रतिरोध, यूवी प्रतिरोध, मौसमक्षमता और दीर्घकालिक परिचालन विश्वसनीयता के कारण पीवी सिस्टम में पसंदीदा विकल्प बन गए हैं। कुशल दीर्घकालिक परिचालन सुनिश्चित करने के लिए, केबलों का नियमित रखरखाव और निरीक्षण आवश्यक है। यह मार्गदर्शिका यूएल 4703 पीवी केबलों के लिए रखरखाव रणनीतियों, सामान्य मुद्दों और समाधानों का एक व्यवस्थित अवलोकन प्रदान करती है, साथ ही सामान्य टीएचएचएन केबलों के साथ तुलनात्मक विश्लेषण प्रदान करती है, जिससे संचालन टीमों को केबल प्रबंधन योजनाओं को अनुकूलित करने में मदद मिलती है।

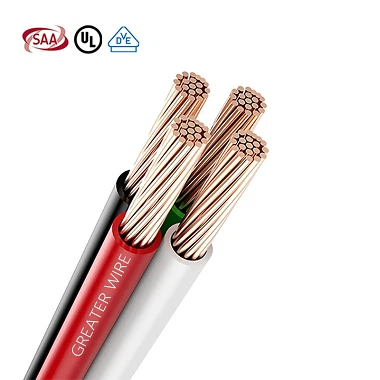

का अवलोकनयूएल 4703 पीवी केबल्स

केबल संरचना

UL 4703 PV केबल में आमतौर पर निम्न शामिल होते हैं:

• कंडक्टर: उच्च शुद्धता वाले तांबे से बना, कम प्रतिरोध और उच्च लचीलापन प्रदान करता है।
• इन्सुलेशन परत: क्रॉस -लिंक्ड पॉलीओलेफ़िन (एक्सएलपीई) सामग्री, उच्च तापमान और यूवी के लिए प्रतिरोधी।
• म्यान परत: उच्च -मौसम-क्षमता बहुलक सामग्री, जलरोधक और रासायनिक रूप से प्रतिरोधी।

यह बहु-परत संरचना दीर्घकालिक आउटडोर एक्सपोज़र के तहत यूएल 4703 केबलों के स्थिर संचालन को सुनिश्चित करती है।

तकनीकी निर्देश

• रेटेड वोल्टेज: 1000V या 1500V DC तक
• परिचालन तापमान: -40 डिग्री से 125 डिग्री
• पर्यावरणीय प्रतिरोध: यूवी {{0}प्रतिरोधी, ओजोन-प्रतिरोधी, आर्द्रता{{2}गर्मी चक्र प्रतिरोधी, एसिड और क्षार प्रतिरोधी
• लागू वातावरण: पीवी मॉड्यूल श्रृंखला कनेक्शन, कंबाइनर बॉक्स, इन्वर्टर इनपुट, प्रत्यक्ष दफन या ओवरहेड स्थापना

के बीच तुलनायूएल 4703और THHN केबल

तकनीकी विश्लेषण: यूएल 4703 केबल विशेष रूप से पीवी डीसी सिस्टम के लिए डिज़ाइन किए गए हैं, जो टीएचएचएन की तुलना में बेहतर यूवी और मौसम प्रतिरोध प्रदान करते हैं, जो उन्हें लंबे समय तक आउटडोर उपयोग के लिए आदर्श बनाता है। THHN इनडोर भवन वितरण या यांत्रिक नाली स्थापनाओं के लिए बेहतर अनुकूल है।

फोटोवोल्टिक केबल रखरखाव का महत्व

• उम्र बढ़ने के जोखिम

लंबे समय तक धूप में रहने, तापमान चक्र और यांत्रिक तनाव के कारण इन्सुलेशन पुराना हो सकता है, जिससे रिसाव, शॉर्ट सर्किट और ओवरहीटिंग का खतरा बढ़ सकता है।

• दोष निदान

इन्सुलेशन प्रतिरोध, कंडक्टर की अखंडता और तापमान वृद्धि के नियमित निरीक्षण से संभावित विफलताओं का शीघ्र पता लगाया जा सकता है और पौधे के डाउनटाइम को रोका जा सकता है।

• रखरखाव लाभ

1. पीवी सिस्टम का जीवनकाल बढ़ाएँ

2.ओ एंड एम लागत कम करें

3.ऊर्जा उत्पादन दक्षता में सुधार

4. कर्मियों और उपकरणों की सुरक्षा सुनिश्चित करें

यूएल 4703 केबल रखरखाव गाइड

दैनिक निरीक्षण

• दृश्य जांच: बाहरी आवरण पर दरारें, मलिनकिरण, या घिसाव देखें
• यांत्रिक तनाव: ढीलेपन के लिए माउंटिंग ब्रैकेट और केबल संबंधों का निरीक्षण करें
• कनेक्शन: जंग या ढीले कनेक्शन के लिए कंबाइनर बॉक्स, इनवर्टर और टर्मिनलों की जांच करें

विद्युत परीक्षण

• इन्सुलेशन प्रतिरोध परीक्षण: 500V/1000V megohmmeter के साथ त्रैमासिक अनुशंसित
• कंडक्टर निरंतरता परीक्षण: सुनिश्चित करें कि तांबे का कंडक्टर बरकरार है और अच्छी तरह से जुड़ा हुआ है
• तापमान की निगरानी: प्रमुख बिंदुओं पर असामान्य तापमान का पता लगाने के लिए इन्फ्रारेड थर्मामीटर का उपयोग करें

सफाई एवं सुरक्षा

• धूल, पक्षियों की बीट और रासायनिक संदूषकों को नियमित रूप से हटाएँ
• मजबूत अम्ल/क्षार वातावरण में, सुरक्षात्मक नाली स्थापित करें
• ओवरहेड इंस्टॉलेशन के लिए, घर्षण और तनाव को रोकने के लिए पर्याप्त दूरी बनाए रखें

प्रतिस्थापन एवं मरम्मत

• आवरण की मामूली क्षति को मौसम प्रतिरोधी ताप सिकुड़न ट्यूबिंग से ठीक किया जा सकता है
• गंभीर कंडक्टर या इन्सुलेशन क्षति के लिए पूर्ण केबल प्रतिस्थापन की आवश्यकता होती है
• दबी हुई केबलों के लिए, शीथ जंग को रोकने के लिए नियमित रूप से मिट्टी के पीएच और नमी की जांच करें

तकनीकी तुलना और केबल चयन

पीवी संयंत्रों में सामान्य केबल प्रकारों में UL 4703, RHW-2, और XHHW-2 शामिल हैं।

तकनीकी सिफ़ारिश:

• लंबी दूरी के डीसी ओवरहेड या सीधे दफनाने के लिए, यूएल 4703 को प्राथमिकता दें
• एसी वितरण या इनडोर वायरिंग के लिए, RHW-2 या XHHW-2 उपयुक्त है
• नियमित रखरखाव और निरीक्षण से केबल का जीवनकाल काफी बढ़ जाता है और सिस्टम की स्थिरता सुनिश्चित होती है

के परिचालन लाभयूएल 4703 पीवी केबल्स

1. उत्पाद लाभ: हम यूएल तारों और केबलों के निर्माण में विशेषज्ञ हैं, जो टीएचएचएन, टीएचडब्ल्यू, एमसी केबल, एसी केबल आदि सहित पूरी श्रृंखला की पेशकश करते हैं। कृपया हमारे यूएल वायर कैटलॉग को देखें।

2. अमेरिकी बाजार के साथ अनुपालन: उत्पाद यूएस यूएल और कनाडाई सीएसए मानकों को पूरा करते हैं, जिससे सीमा पार परियोजना की विश्वसनीयता सुनिश्चित होती है।

3.पूर्ण विशिष्टताएँ: मानक मॉडल कंडक्टर आकार और वोल्टेज रेटिंग की एक विस्तृत श्रृंखला को कवर करते हैं।

4.तेजी से डिलीवरी: तत्काल परियोजना आवश्यकताओं को पूरा करने के लिए बड़े और छोटे दोनों बैच ऑर्डर का समर्थन करता है।

5.सेवा शक्ति: बिक्री से पहले और बिक्री के बाद {{1}के दौरान व्यावसायिक तकनीकी सहायता सुचारु संचालन एवं रखरखाव सुनिश्चित करती है।

6.अंतरराष्ट्रीय सहयोग: दुनिया भर के साझेदारों के साथ विनिर्माण और निर्यात का वर्षों का अनुभव।

7.प्रमाणन आश्वासन: यूएल {{0}प्रमाणित केबल दीर्घकालिक पीवी संयंत्र संचालन मानकों का अनुपालन करते हैं।

8.रंग और अनुकूलन: सामग्री, विशिष्टताओं, लंबाई, रंग, प्रदर्शन, लेबलिंग और पैकेजिंग के लिए अनुकूलन विकल्पों के साथ कई रंगों में उपलब्ध है।

रखरखाव मामले का अध्ययन

केस 1: दबी हुई केबलों को पुराना होने से रोकना

एक पीवी संयंत्र में, दफन यूएल 4703 केबलों ने आवधिक इन्सुलेशन प्रतिरोध परीक्षण के दौरान मामूली इन्सुलेशन उम्र बढ़ने को दिखाया। सुरक्षात्मक स्लीव्स की समय पर स्थापना से संभावित बिजली रुकावटों को रोका जा सका।

केस 2: ओवरहेड इंस्टालेशन में घर्षण की मरम्मत

एक अन्य पीवी संयंत्र में, ओवरहेड यूएल 4703 केबलों में हवा के कारण मामूली घर्षण का अनुभव हुआ। तकनीशियनों ने मौसम प्रतिरोधी गर्मी सिकुड़न ट्यूबिंग का उपयोग करके प्रभावित हिस्सों की मरम्मत की, जिससे निरंतर संचालन सुनिश्चित हुआ।

रखरखाव के प्रमुख बिंदु

• दैनिक दृश्य निरीक्षण और सुरक्षित कनेक्शन आवश्यक हैं
• इन्सुलेशन प्रतिरोध और तापमान की निगरानी महत्वपूर्ण है
• तुलनात्मक विश्लेषण अनुकूलित केबल चयन में सहायता करता है
• समय पर प्रतिस्थापन और मरम्मत दोष को बढ़ने से रोकती है
• अनुकूलन योग्य सेवाएँ रखरखाव सुविधा में सुधार करती हैं

उचित रखरखाव रणनीतियों के माध्यम से, यूएल 4703 केबल 25 वर्षों से अधिक स्थिर संचालन प्राप्त कर सकते हैं, जो पीवी बिजली उत्पादन प्रणालियों के लिए विश्वसनीय समर्थन प्रदान करते हैं।
