सौर ऊर्जा प्रणाली को डिजाइन या स्थापित करते समय, सबसे महत्वपूर्ण घटकों में से एक सौर केबल या सौर तार है, क्योंकि यह सौर पैनलों को इन्वर्टर और अन्य सिस्टम तत्वों से जोड़ता है। एक खराब रूप से चुनी गई केबल से अक्षमता, सुरक्षा मुद्दे या यहां तक कि सिस्टम की विफलता हो सकती है। फोटोवोल्टिक (पीवी) सिस्टम के लिए उपलब्ध विभिन्न प्रकार के केबलों में, H1Z2Z 2- K केबल इसकी मजबूती, लचीलापन और सुरक्षा मानकों के अनुपालन के कारण बाहर खड़ा है।
इस लेख में, हम यह पता लगाएंगे कि केबल सामग्री, इन्सुलेशन, तापमान रेटिंग, यूवी प्रतिरोध और नियामक अनुपालन जैसे प्रमुख कारकों पर विचार करते हुए, अपने सौर स्थापना के लिए उचित H1Z2Z 2- k सौर केबल विनिर्देशों का चयन कैसे करें।
1. क्या हैH1Z2Z 2- k केबल?
H1Z2Z 2- K केबल एक प्रकार का लचीला, बहु-कोर इलेक्ट्रिकल केबल है जो विशेष रूप से फोटोवोल्टिक (सौर) अनुप्रयोगों के लिए डिज़ाइन किया गया है। पदनाम H1Z2Z 2- k एक अंतरराष्ट्रीय मानक का हिस्सा है जो सौर प्रणालियों में इसके निर्माण, इन्सुलेशन और उपयोग सहित केबल की विशिष्ट विशेषताओं को इंगित करता है।
H1Z2Z 2- k केबल की प्रमुख विशेषताएं शामिल हैं:
H1:उच्च इन्सुलेशन, गर्मी और यूवी विकिरण के लिए प्रतिरोधी।
Z2:डबल-प्रबलित इन्सुलेशन, बेहतर यांत्रिक सुरक्षा प्रदान करता है।
K:लचीला, प्रतिष्ठानों के लिए उपयुक्त है कि उच्च स्तर की गति या झुकने की आवश्यकता होती है।
यह केबल विशेष रूप से सौर ऊर्जा प्रणालियों में आउटडोर और इनडोर प्रतिष्ठानों के लिए डिज़ाइन किया गया है, जहां केबल पर्यावरणीय कारकों जैसे तापमान भिन्नता, यूवी प्रकाश और नमी के संपर्क में हैं।
2. चुनने में प्रमुख कारकसौर केबलविशेष विवरण
सौर ऊर्जा प्रणाली के कुशल और सुरक्षित संचालन को सुनिश्चित करने के लिए, सही सौर केबल विनिर्देशों का चयन करना महत्वपूर्ण है। नीचे H1Z2Z 2- k केबल्स को अपनी स्थापना के लिए चुनते समय विचार करने के लिए मुख्य कारक दिए गए हैं:
2.1 कंडक्टर सामग्री (तांबा बनाम एल्यूमीनियम)
कंडक्टर सामग्री केबल चयन में सबसे महत्वपूर्ण कारकों में से एक है। सौर केबलों में उपयोग की जाने वाली दो सबसे आम सामग्री तांबे और एल्यूमीनियम हैं।
ताँबा: कॉपर केबल में एल्यूमीनियम केबल की तुलना में कम प्रतिरोध होता है, जिससे बिजली की कमी कम हो जाती है, विशेष रूप से लंबी दूरी पर। वे अधिक लचीले और काम करने में आसान हैं। हालांकि, कॉपर केबल आमतौर पर एल्यूमीनियम की तुलना में अधिक महंगे होते हैं।
अल्युमीनियम: एल्यूमीनियम केबल अधिक लागत प्रभावी होते हैं, लेकिन उच्च प्रतिरोध होता है, जो लंबी दूरी पर अधिक बिजली की हानि का कारण बन सकता है। वे भी कम लचीले होते हैं और ठीक से बनाए नहीं रखने पर जंग के अधिक खतरे में हैं।
H1Z2Z 2- k केबलों के लिए, तांबे को अक्सर इसकी बेहतर चालकता, लचीलापन और स्थायित्व के कारण पसंद किया जाता है, जो सौर प्रणालियों के लिए आवश्यक हैं जिन्हें उच्च दक्षता और विश्वसनीयता की आवश्यकता होती है।
2.2 इन्सुलेशन सामग्री और यूवी प्रतिरोध
इन्सुलेशन सामग्री केबल की दीर्घायु और प्रदर्शन में एक महत्वपूर्ण कारक है। सौर केबल सूर्य, मौसम और अन्य पर्यावरणीय कारकों के संपर्क में हैं, इसलिए इन्सुलेशन को यूवी प्रतिरोधी, वेदरप्रूफ और चरम तापमान को समझने में सक्षम होना चाहिए।
रबर इन्सुलेशन: H1Z2Z 2- K केबल आमतौर पर रबर इन्सुलेशन का उपयोग करते हैं, जो उच्च और निम्न तापमान दोनों के लिए प्रतिरोधी है। यह एक विस्तृत तापमान रेंज को संभाल सकता है, जितना कम -40 डिग्री से 90 डिग्री से अधिक है।
यूवी प्रतिरोध: केबल यूवी प्रतिरोधी होना चाहिए, विशेष रूप से बाहरी प्रतिष्ठानों के लिए। यूवी एक्सपोज़र समय के साथ इन्सुलेशन को कम कर सकता है, जिससे संभावित विफलता हो सकती है। H1Z2Z 2- k केबल यूवी विकिरण का विरोध करने के लिए डिज़ाइन किए गए हैं, यह सुनिश्चित करते हुए कि वे लंबे समय तक सूर्य के प्रकाश जोखिम के तहत अपनी अखंडता बनाए रखते हैं।
2.3 केबल वोल्टेज रेटिंग
केबल की वोल्टेज रेटिंग को आपके सौर मंडल के ऑपरेटिंग वोल्टेज से मेल खाना चाहिए। सौर पैनलों में अक्सर एक वोल्टेज रेंज होती है, और एक केबल चुनना आवश्यक है जो इस वोल्टेज को आराम से संभाल सकता है। अधिकांश आवासीय और वाणिज्यिक सौर प्रणालियों के लिए, केबलों की वोल्टेज रेटिंग कम से कम सिस्टम के अधिकतम आउटपुट वोल्टेज के रूप में अधिक होनी चाहिए।
H1Z2Z 2- K केबल में आमतौर पर डीसी सिस्टम (प्रत्यक्ष वर्तमान) के लिए 1, 000 v तक वोल्टेज रेटिंग होती है, जो अधिकांश मानक सौर प्रतिष्ठानों के लिए उपयुक्त है। उच्च-वोल्टेज सिस्टम के लिए, आपको उच्च वोल्टेज रेटिंग वाले केबलों पर विचार करने की आवश्यकता हो सकती है।
2.4 वर्तमान वहन क्षमता
केबल की वर्तमान वहन क्षमता यह निर्धारित करती है कि केबल कितनी विद्युत प्रवाह सुरक्षित रूप से ओवरहीटिंग के बिना ले जा सकता है। यह कंडक्टर के क्रॉस-सेक्शनल क्षेत्र, इन्सुलेशन सामग्री और तापमान रेटिंग पर निर्भर करता है।
कंडक्टर का क्रॉस-सेक्शनल क्षेत्र जितना बड़ा होता है, केबल जितनी अधिक वर्तमान ले जा सकता है। सौर प्रतिष्ठानों के लिए, एक वर्तमान वहन क्षमता के साथ एक केबल का चयन करना आवश्यक है जो आपके सौर पैनलों और इनवर्टर के अपेक्षित आउटपुट से मेल खाता है।
आम तौर पर, एक विशिष्ट आवासीय सौर ऊर्जा प्रणाली के लिए, एक 4 मिमी से 6 मिमी के केबल का आमतौर पर उपयोग किया जाता है, लेकिन बड़ी प्रणालियों के लिए, 10 मिमी gor या 16 मिमी के साथ केबल की आवश्यकता हो सकती है।
2.5 तापमान रेटिंग
सौर केबलों को तापमान की एक विस्तृत श्रृंखला के तहत अच्छा प्रदर्शन करने की आवश्यकता होती है। सामान्य तौर पर, एक सौर मंडल में केबल अत्यधिक गर्मी और ठंड दोनों के संपर्क में आएंगे। इसलिए, एक उचित तापमान रेटिंग के साथ एक केबल चुनना महत्वपूर्ण है।
H1Z2Z 2- k केबल्स को -40 डिग्री से 90 डिग्री (या कुछ विशेष संस्करणों के लिए उच्चतर) से लेकर तापमान में उपयोग के लिए रेट किया गया है, जिससे वे दोनों गर्म जलवायु (जहां सौर पैनल बहुत गर्म हो सकते हैं) और ठंडे जलवायु के लिए उपयुक्त हो जाते हैं।
2.6 FLEXIBILITY
केबल का लचीलापन प्रतिष्ठानों में विशेष रूप से महत्वपूर्ण है जहां केबल को तंग स्थानों के माध्यम से कोनों के चारों ओर रूट करने की आवश्यकता होगी, या अक्सर स्थानांतरित किया जाएगा। H1Z2Z 2- k केबल उनके उच्च लचीलेपन के लिए जाने जाते हैं, जो गतिशील प्रतिष्ठानों में उपयोगी है, जैसे कि छत सौर सिस्टम जहां केबल अक्सर तुले और मुड़ते हैं।
लचीले केबल स्थापित करने में आसान होते हैं और समय के साथ यांत्रिक क्षति या तनाव से पीड़ित होने की संभावना कम होती है। H1Z2Z 2- K केबल्स का लचीला डिज़ाइन उन्हें निश्चित और मोबाइल दोनों इंस्टॉलेशन दोनों के लिए उपयुक्त बनाता है।
3. नियामक अनुपालन और मानक
सौर केबल चुनते समय, यह सुनिश्चित करना महत्वपूर्ण है कि वे प्रासंगिक सुरक्षा और गुणवत्ता मानकों का अनुपालन करें। अंतर्राष्ट्रीय मानकों का अनुपालन सुनिश्चित करता है कि केबल सुरक्षित, टिकाऊ और सौर प्रणालियों में उपयोग के लिए विश्वसनीय है।

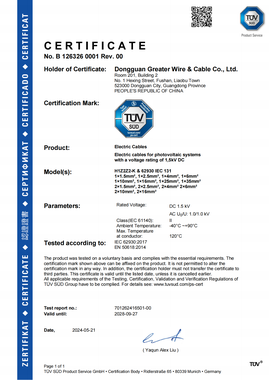

H1Z2Z 2- K केबल आमतौर पर यूरोपीय मानकों जैसे कि EN 50618 और IEC 62930 जैसे सौर अनुप्रयोगों के लिए अनुपालन करते हैं। ये मानक यह सुनिश्चित करते हैं कि केबल फोटोवोल्टिक सिस्टम में उपयोग के लिए उपयुक्त है, जो इसके विद्युत, यांत्रिक और पर्यावरणीय प्रदर्शन को सुनिश्चित करता है।
इसके अलावा, केबल को स्थानीय स्थापना मानकों को पूरा करने के लिए अग्नि सुरक्षा, विद्युत सुरक्षा और अन्य भवन कोड के बारे में स्थानीय नियमों का पालन करना चाहिए।
4. स्थापना विचार
सौर केबल स्थापित करते समय, स्थापना सुनिश्चित करने के लिए कई कारकों को ध्यान में रखा जाना चाहिए, दोनों सुरक्षित और कुशल हैं:
केबल मार्ग: केबल को इस तरह से रूट किया जाना चाहिए जो यूवी विकिरण, भौतिक पहनने या थर्मल विस्तार से क्षति को कम करता है। बाहरी स्थापनाओं के लिए, H1Z2Z 2- k जैसे UV- प्रतिरोधी केबलों का उपयोग करना आवश्यक है, जो सूर्य के प्रकाश के लिए लंबे समय तक संपर्क का सामना करेगा।
केबल लंबाई: वोल्टेज ड्रॉप को कम करने के लिए केबल की लंबाई को सावधानी से चुना जाना चाहिए। लंबे समय तक केबल रन के लिए, आपको प्रतिरोध और बिजली के नुकसान को कम करने के लिए केबल आकार (क्रॉस-सेक्शनल क्षेत्र) बढ़ाने की आवश्यकता हो सकती है।
केबल संरक्षण: हालांकि H1Z2Z 2- k केबल मजबूत हैं, फिर भी केबल को यांत्रिक क्षति से केबल कंडुइट्स या उन क्षेत्रों में सुरक्षात्मक कवरिंग का उपयोग करके यांत्रिक क्षति से बचाने के लिए आवश्यक है जहां शारीरिक क्षति की संभावना है।
