किसी इंस्टॉलेशन के लिए सही प्रकार के विद्युत केबल का चयन करते समय, विभिन्न केबलों की विभिन्न विशेषताओं और विशिष्टताओं को समझना महत्वपूर्ण है। एक सामान्य प्रश्न जो अक्सर टीपीएस केबलों के संबंध में उठता है वह यह है कि क्या उनमें तीन तार होते हैं। इसका उत्तर विशिष्ट प्रकार के टीपीएस विद्युत केबल पर निर्भर करता है, क्योंकि टीपीएस केबल के विभिन्न रूप होते हैं, जिनमें दो कंडक्टर, तीन कंडक्टर और कभी-कभी अधिक भी शामिल हैं।
इस लेख में, हम टीपीएस केबलों की संरचना का पता लगाएंगे, बताएंगे कि टीपीएस केबलों में पाए जाने वाले विशिष्ट तार विन्यास क्या हैं, और विद्युत तारों में फ्लैट टीपीएस केबलों की भूमिका पर चर्चा करेंगे। इस लेख के अंत तक, आपको आमतौर पर टीपीएस केबलों में उपयोग किए जाने वाले वायरिंग कॉन्फ़िगरेशन की स्पष्ट समझ होगी और उन्हें विभिन्न विद्युत प्रणालियों में कैसे लागू किया जाता है।
1. टीपीएस केबल क्या है?
इस प्रश्न का उत्तर देने के लिए कि क्या टीपीएस केबल में तीन तार होते हैं, पहले यह समझना आवश्यक है कि टीपीएस केबल क्या है और इसकी विशिष्ट संरचना क्या है। टीपीएस केबल (थर्मोप्लास्टिक शीथेड केबल) एक प्रकार की विद्युत केबल है जो आमतौर पर आवासीय, वाणिज्यिक और हल्के औद्योगिक प्रतिष्ठानों में उपयोग की जाती है। टीपीएस शब्द थर्मोप्लास्टिक सामग्री को संदर्भित करता है जिसका उपयोग केबल के बाहरी आवरण के लिए किया जाता है, आमतौर पर पीवीसी (पॉलीविनाइल क्लोराइड), जो पर्यावरणीय कारकों के लिए स्थायित्व, सुरक्षा और प्रतिरोध प्रदान करता है।
एक सामान्य टीपीएस केबल में निम्न शामिल होते हैं:
कंडक्टर: ये आंतरिक तार हैं जो विद्युत धारा प्रवाहित करते हैं। विशिष्ट अनुप्रयोग और केबल के डिज़ाइन के आधार पर कंडक्टर तांबे या एल्यूमीनियम से बनाए जा सकते हैं।
इन्सुलेशन: आकस्मिक शॉर्ट सर्किट को रोकने और बिजली के सुरक्षित संचरण को सुनिश्चित करने के लिए व्यक्तिगत कंडक्टरों को इंसुलेटेड किया जाता है।
बाहरी आवरण: केबल की बाहरी परत, जो आमतौर पर पीवीसी से बनी होती है, आंतरिक घटकों को अतिरिक्त सुरक्षा प्रदान करती है, केबल को भौतिक क्षति, नमी और अन्य पर्यावरणीय कारकों से बचाती है।
2. टीपीएस केबल में कितने तार होते हैं?
टीपीएस केबल में तारों की संख्या कॉन्फ़िगरेशन और इच्छित अनुप्रयोग पर निर्भर करती है। टीपीएस केबल विभिन्न कंडक्टर व्यवस्थाओं में उपलब्ध हैं, और सबसे सामान्य कॉन्फ़िगरेशन इस प्रकार हैं:
2.1 दो-तार टीपीएस केबल (लाइव और न्यूट्रल)
टीपीएस विद्युत केबल के सबसे बुनियादी प्रकार में दो कंडक्टर होते हैं: एक लाइव (सक्रिय) कंडक्टर और एक तटस्थ कंडक्टर। यह दो-तार टीपीएस केबल आमतौर पर बुनियादी विद्युत सर्किट, जैसे प्रकाश व्यवस्था और छोटे उपकरणों के लिए उपयोग किया जाता है, जहां केवल लाइव और न्यूट्रल कनेक्शन की आवश्यकता होती है।
इस कॉन्फ़िगरेशन में:
लाइव (सक्रिय) तार: यह तार विद्युत धारा को विद्युत स्रोत से लोड तक ले जाता है।
तटस्थ तार: यह तार विद्युत प्रवाह को सक्षम करते हुए, विद्युत स्रोत को वापस विद्युत धारा ले जाकर सर्किट को पूरा करता है।
इस कॉन्फ़िगरेशन का उपयोग अक्सर आवासीय और वाणिज्यिक अनुप्रयोगों के लिए एकल-चरण सर्किट में किया जाता है। यह आमतौर पर प्रकाश व्यवस्था, आउटलेट और बुनियादी बिजली वितरण के लिए उपयोग किए जाने वाले मानक टीपीएस केबलों में पाया जाता है।
2.2 तीन-तार टीपीएस केबल (लाइव, न्यूट्रल और अर्थ)
अधिक जटिल विद्युत प्रतिष्ठानों में, एक टीपीएस केबल में तीन तार हो सकते हैं: एक लाइव तार, एक तटस्थ तार, और एक पृथ्वी (जमीन) तार। इस कॉन्फ़िगरेशन का उपयोग आम तौर पर उन सर्किटों में किया जाता है जिन्हें सुरक्षा के लिए ग्राउंडिंग की आवश्यकता होती है, जैसे बिजली आउटलेट, बड़े उपकरण, या ऐसे उपकरण जहां विद्युत दोष उपयोगकर्ताओं के लिए जोखिम पैदा कर सकते हैं।
इस कॉन्फ़िगरेशन में:
ताल्लुक़: विद्युत धारा को भार तक ले जाता है।
तटस्थ तार: सर्किट को पूरा करते हुए करंट को वापस पावर स्रोत तक ले जाता है।
पृथ्वी (जमीन) तार: शॉर्ट सर्किट या इलेक्ट्रिकल उछाल जैसी किसी खराबी की स्थिति में जमीन पर करंट के प्रवाह के लिए एक मार्ग प्रदान करके एक सुरक्षा तंत्र प्रदान करता है।
यह तीन-तार टीपीएस केबल विद्युत प्रणालियों में सुरक्षा सुनिश्चित करने के लिए आवश्यक है, क्योंकि अर्थ वायर अतिरिक्त करंट को उपयोगकर्ता से दूर और सुरक्षित रूप से जमीन पर पुनर्निर्देशित करके बिजली के झटके और आग को रोकता है।

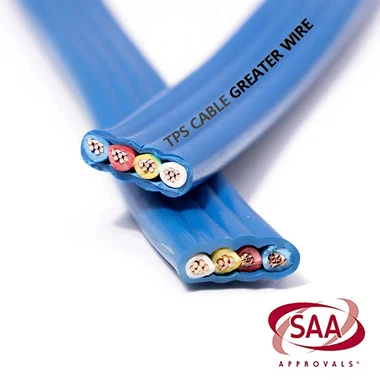

2.3 मल्टी-कंडक्टर टीपीएस केबल
कुछ टीपीएस केबल तीन से अधिक तारों के साथ डिज़ाइन किए गए हैं, विशेष रूप से विशेष अनुप्रयोगों में। इन केबलों में कई सर्किटों का समर्थन करने या अधिक जटिल बिजली वितरण प्रदान करने के लिए अतिरिक्त तार हो सकते हैं। उदाहरण के लिए, एक टीपीएस केबल में चार या अधिक कंडक्टर हो सकते हैं, जहां प्रत्येक कंडक्टर को एक अलग सर्किट या उद्देश्य के लिए नामित किया जाता है। यह मल्टी-कंडक्टर कॉन्फ़िगरेशन आमतौर पर औद्योगिक या वाणिज्यिक विद्युत प्रणालियों में उपयोग किया जाता है।
हालाँकि, टीपीएस केबलों के लिए बुनियादी विन्यास आम तौर पर दो या तीन तारों तक सीमित होते हैं। मल्टी-कंडक्टर केबलों का उपयोग स्थापना की विशिष्ट आवश्यकताओं पर निर्भर करता है।
3. फ्लैट टीपीएस केबल
टीपीएस केबलों का एक रूप फ्लैट टीपीएस केबल है। फ्लैट टीपीएस केबल को एक सपाट, लचीले आकार के साथ डिज़ाइन किया गया है, जो उन्हें तंग स्थानों में या जहां कम-प्रोफ़ाइल केबल की आवश्यकता होती है, वहां स्थापना के लिए आदर्श बनाता है। इन केबलों का उपयोग आमतौर पर आवासीय और वाणिज्यिक वायरिंग में किया जाता है, जहां लचीलापन, स्थापना में आसानी और स्थान दक्षता प्राथमिकताएं हैं।
3.1 फ्लैट टीपीएस केबल्स में वायर कॉन्फ़िगरेशन
एप्लिकेशन के आधार पर फ्लैट टीपीएस केबल दो-तार, तीन-तार या यहां तक कि बहु-तार कॉन्फ़िगरेशन में आ सकते हैं। सबसे सामान्य कॉन्फ़िगरेशन हैं:

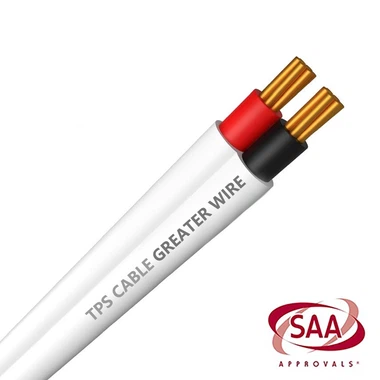

दो-तार फ्लैट टीपीएस केबल: इस कॉन्फ़िगरेशन में एक जीवित और एक तटस्थ तार शामिल है, जो इसे सरल विद्युत सर्किट के लिए उपयुक्त बनाता है।
तीन-तार फ्लैट टीपीएस केबल: इस कॉन्फ़िगरेशन में एक लाइव तार, एक तटस्थ तार और एक अर्थ तार शामिल है, जो इसे उन सर्किटों के लिए आदर्श बनाता है जिन्हें सुरक्षा के लिए ग्राउंडिंग की आवश्यकता होती है।
जबकि फ्लैट टीपीएस केबल अपने कॉम्पैक्ट डिजाइन और स्थापना में आसानी के लिए लोकप्रिय हैं, वे अभी भी पारंपरिक गोल टीपीएस केबल के समान वायरिंग कॉन्फ़िगरेशन का पालन करते हैं। प्राथमिक अंतर कंडक्टरों की संख्या के बजाय आकार और लचीलेपन का है।
4. टीपीएस केबल्स में अर्थ वायर की क्या भूमिका है?
अर्थ वायर, या ग्राउंड वायर, विद्युत प्रणाली की समग्र सुरक्षा में महत्वपूर्ण भूमिका निभाता है। तीन-तार टीपीएस केबल में, विद्युत प्रणाली को ग्राउंड करने के लिए अर्थ वायर एक आवश्यक घटक है। किसी खराबी की स्थिति में अर्थ वायर बिजली को जमीन तक प्रवाहित करने के लिए एक सीधा मार्ग प्रदान करता है, जैसे कि यदि कोई जीवित तार किसी उपकरण या संरचना के धातु वाले हिस्से के संपर्क में आता है।
अर्थ वायर के प्रमुख कार्य हैं:
दोष संरक्षण: यदि कोई विद्युत दोष होता है, जैसे शॉर्ट सर्किट, तो अर्थ वायर संभावित बिजली के झटके को रोकते हुए, अतिरिक्त करंट को सुरक्षित रूप से जमीन पर निर्देशित करता है।
विद्युत आग को रोकना: फॉल्ट करंट को ज्वलनशील पदार्थों से दूर मोड़कर, अर्थ वायर विद्युत आग को रोकने में मदद करता है।
उपयोगकर्ताओं के लिए सुरक्षा: अर्थ वायर यह सुनिश्चित करके बिजली के झटके के जोखिम को कम करता है कि बिजली के उपकरणों और उपकरणों के खुले धातु वाले हिस्से किसी खराबी की स्थिति में सक्रिय न हों।
5. तीन तार वाले टीपीएस केबल के अनुप्रयोगs
तीन-तार टीपीएस केबल का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जिनके लिए ग्राउंडिंग की आवश्यकता होती है, जो उपयोगकर्ता सुरक्षा के लिए आवश्यक है। तीन-तार टीपीएस विद्युत केबल के कुछ विशिष्ट उपयोगों में शामिल हैं:
बिजली के आउटलेट: जहां उपयोगकर्ताओं को बिजली के झटके से बचाने के लिए ग्राउंडिंग आवश्यक है।
बड़े उपकरण: जैसे रेफ्रिजरेटर, वॉशिंग मशीन और ओवन, जिन्हें सुरक्षित संचालन के लिए अक्सर ग्राउंड वायर की आवश्यकता होती है।
औद्योगिक उपकरण: जहां सुरक्षा नियमों के तहत मशीनरी और विद्युत पैनलों के लिए ग्राउंडिंग की आवश्यकता होती है।
बाहरी स्थापनाएँ: बाहरी वातावरण में उपयोग की जाने वाली वायरिंग के लिए जहां नमी या मौसम के संपर्क के कारण आकस्मिक बिजली के झटके को रोकने के लिए ग्राउंडिंग आवश्यक है।
6. तीन तारों वाले टीपीएस केबल की पहचान कैसे करें
तीन तारों वाले टीपीएस केबल की पहचान करना अपेक्षाकृत सरल है। टीपीएस केबल के तार विन्यास की पुष्टि करने के कई तरीके हैं:
केबल चिह्नों की जाँच करें: टीपीएस केबलों में अक्सर बाहरी आवरण पर अंकित चिह्न होते हैं जो कंडक्टरों की संख्या दर्शाते हैं। वायरिंग कॉन्फ़िगरेशन निर्धारित करने के लिए "2-कोर," "3-कोर," या "3-तार" जैसे प्रतीकों या संख्याओं को देखें।
केबल संरचना का निरीक्षण करें: यदि केबल के अंदर तीन अलग-अलग कंडक्टर हैं, तो यह तीन-तार वाली टीपीएस केबल है। कंडक्टरों के रंग आमतौर पर मानकीकृत किए जाएंगे: लाइव (आमतौर पर भूरा या काला), तटस्थ (आमतौर पर नीला), और पृथ्वी (आमतौर पर हरा/पीला)।
वोल्टेज रेटिंग की जाँच करें: तीन-तार वाले टीपीएस केबल आमतौर पर उच्च वोल्टेज के लिए रेटेड सर्किट के लिए उपयोग किए जाते हैं और ग्राउंडिंग की आवश्यकता होती है, जबकि दो-तार वाले केबल आमतौर पर सरल अनुप्रयोगों के लिए होते हैं।
