हाल के वर्षों में, नवीकरणीय ऊर्जा की ओर वैश्विक परिवर्तन में काफी तेजी आई है। सौर फोटोवोल्टिक (पीवी) बिजली उत्पादन सतत ऊर्जा विकास की आधारशिला बन गया है। पीवी इंस्टॉलेशन की निरंतर वृद्धि और उपयोगिता पैमाने के सौर फार्मों के विस्तार के साथ, विश्वसनीय और टिकाऊ केबलों की मांग नई ऊंचाइयों पर पहुंच गई है।
केबल सौर ऊर्जा प्रणाली की "नसों" के रूप में काम करते हैं, जो पैनलों से इनवर्टर और उससे आगे तक ऊर्जा संचारित करते हैं। मानक भवन तारों के विपरीत, पीवी केबलों को कठोर बाहरी परिस्थितियों में काम करना चाहिए {{1}यूवी किरणों, अत्यधिक तापमान, आर्द्रता और यांत्रिक तनाव के संपर्क में। सही केबल प्रकार चुनना न केवल सुरक्षा के लिए बल्कि सिस्टम के जीवनकाल और दक्षता को अधिकतम करने के लिए भी महत्वपूर्ण है।
उत्तरी अमेरिका और अंतर्राष्ट्रीय पीवी परियोजनाओं में सबसे व्यापक रूप से उपयोग की जाने वाली केबल हैंUL 4703 PV केबल, RHW-2 केबल, और XHHW-2 केबल. हालाँकि वे कुछ समानताएँ साझा करते हैं, वे मानकों, संरचना, प्रदर्शन और अनुप्रयोग परिदृश्यों में महत्वपूर्ण रूप से भिन्न होते हैं। यह आलेख इन तीन केबल प्रकारों की व्यापक तुलना प्रदान करता है, उनके तकनीकी और व्यावहारिक अंतरों की पड़ताल करता है, और पीवी परियोजनाओं के लिए इष्टतम केबल चयन में अंतर्दृष्टि प्रदान करता है।

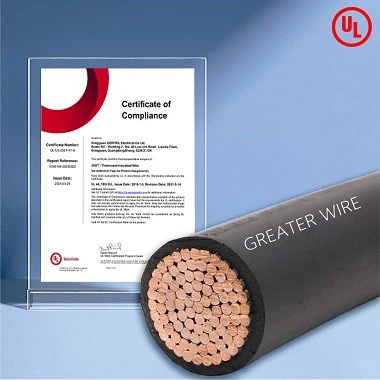

यूएल 4703 पीवी केबलसिंहावलोकन
यूएल 4703 पीवी केबल विशेष रूप से फोटोवोल्टिक अनुप्रयोगों के लिए डिज़ाइन किया गया है और उत्तरी अमेरिकी बाजार में सौर डीसी वायरिंग के लिए बेंचमार्क केबल बन गया है।
मानक एवं प्रमाणीकरण
यूएल 4703 पीवी केबलों के लिए अंडरराइटर्स लेबोरेटरीज (यूएल) द्वारा विकसित एक मानक है। अनुपालन बेहतर मौसम प्रतिरोध, विद्युत सुरक्षा और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
संरचनात्मक विशेषताएं
- कंडक्टर: उच्च लचीलेपन और चालकता के लिए फंसे हुए तांबे के कंडक्टर।
- इन्सुलेशन: उत्कृष्ट थर्मल स्थिरता के साथ क्रॉस -लिंक्ड पॉलीथीन (एक्सएलपीई) इन्सुलेशन।
- जैकेट: यूवी प्रतिरोधी, ओजोन प्रतिरोधी, मौसम प्रतिरोधी बाहरी आवरण, बाहरी और छत पर स्थापना के लिए उपयुक्त।
विद्युत गुण
- तापमान रेटिंग: -40 डिग्री से +90 डिग्री निरंतर, अल्पकालिक अधिभार के तहत +120 डिग्री तक।
- वोल्टेज रेटिंग: डिज़ाइन के आधार पर 600V, 1000V, या 2000V।
- ज्वाला प्रतिरोध: VW-1 ज्वाला परीक्षण को पूरा करता है।
अनुप्रयोग
- पीवी मॉड्यूल इंटरकनेक्शन।
- मॉड्यूल और कंबाइनर बॉक्स के बीच डीसी वायरिंग।
- छत पर सौर प्रणाली.
- उपयोगिता-पैमाने पर सौर फार्म।
UL 4703 PV केबल को सबसे विश्वसनीय विकल्प माना जाता हैप्रत्यक्ष धारा (डीसी) सर्किटसौर ऊर्जा प्रणालियों में इसकी मौसम प्रतिरोधी क्षमता और लंबी सेवा जीवन के कारण।
आरएचडब्ल्यू-2 केबलसिंहावलोकन
आरएचडब्ल्यू-2 केबल एक बहुमुखी विद्युत तार है, जो विशेष रूप से पीवी सिस्टम के लिए डिज़ाइन नहीं किया गया है, लेकिन कुछ सौर अनुप्रयोगों, विशेष रूप से भूमिगत और गीले वातावरण के लिए उपयुक्त प्रदर्शन विशेषताएँ प्रदान करता है।
मानक एवं प्रमाणीकरण
RHW-2 केबल अनुपालन करते हैंयूएल 44, 600V के लिए रेटेड (कुछ उन्नत डिज़ाइन 2000V तक पहुंचते हैं)।
संरचनात्मक विशेषताएं
- कंडक्टर: ठोस या फंसे हुए तांबे के कंडक्टर।
- इन्सुलेशन: क्रॉस -लिंक्ड पॉलीथीन (एक्सएलपीई), नमी और गर्मी प्रतिरोध प्रदान करता है।
विद्युत गुण
- तापमान रेटिंग: गीली और सूखी दोनों स्थितियों में 90 डिग्री।
- ज्वाला प्रतिरोध: FT4 परीक्षण पास करता है।
- वोल्टेज रेटिंग: आमतौर पर 600V।
अनुप्रयोग
- भूमिगत विद्युत वितरण.
- पीवी सिस्टम के डीसी पक्ष को सीधे दफनाने की आवश्यकता होती है।
- ऊर्जा भंडारण प्रणालियाँ.
- वाणिज्यिक और औद्योगिक भवनों में नम और गीले स्थान।
मजबूतनमी प्रतिरोधऔरप्रत्यक्ष दफन क्षमताआरएचडब्ल्यू-2 का यह इसे दीर्घकालिक भूमिगत सौर तारों के लिए एक उत्कृष्ट विकल्प बनाता है।
XHHW-2 केबलसिंहावलोकन
XHHW-2 केबल लचीलेपन, मौसम प्रतिरोध और विद्युत विश्वसनीयता के बीच संतुलन बनाता है। इसका व्यापक रूप से औद्योगिक बिजली वितरण और फोटोवोल्टिक अनुप्रयोगों दोनों में उपयोग किया जाता है।
मानक एवं प्रमाणीकरण
साथ अनुपालनयूएल 44, 600V या 1000V अनुप्रयोगों के लिए रेटेड।
संरचनात्मक विशेषताएं
- कंडक्टर: स्थापना में आसानी के लिए फंसे हुए तांबे या एल्यूमीनियम।
- इन्सुलेशन: बेहतर यांत्रिक शक्ति और यूवी प्रतिरोध के साथ एक्सएलपीई इन्सुलेशन।
विद्युत गुण
- तापमान रेटिंग: गीली और सूखी स्थितियों में 90 डिग्री।
- वोल्टेज रेटिंग: 600V/1000V.
- छत और नाली की स्थापना के लिए पर्याप्त लचीला।
अनुप्रयोग
- पीवी सिस्टम में एसी साइड वायरिंग।
- वाणिज्यिक भवन वितरण.
- औद्योगिक फीडर और शाखा सर्किट।
- छत की वायरिंग सूर्य के प्रकाश के संपर्क में।
केबल का लचीलापन और यूवी प्रतिरोध XHHW-2 को एक पसंदीदा विकल्प बनाता हैएसी सर्किटसौर ऊर्जा प्रणालियों में.
तकनीकी प्रदर्शन तुलना
तापमान और मौसम प्रतिरोध
- यूएल 4703: उच्चतम मौसम और यूवी प्रतिरोध, सौर डीसी के लिए अनुकूलित।
- आरएचडब्ल्यू-2: भूमिगत और गीले वातावरण के लिए सर्वोत्तम।
- XHHW-2: यूवी प्रतिरोध और लचीलेपन को जोड़ती है, एसी सर्किट के लिए आदर्श।
वोल्टेज और विद्युत शक्ति
- यूएल 4703: 2000V तक उपलब्ध।
- आरएचडब्ल्यू-2: मानक 600V, उच्च रेटिंग के लिए उन्नत डिज़ाइन के साथ।
- XHHW-2: 600V/1000V विकल्प, औद्योगिक श्रेणी अनुप्रयोगों के लिए उपयुक्त।
स्थापना वातावरण
- यूएल 4703: आउटडोर पीवी सिस्टम, विशेष रूप से डीसी साइड।
- आरएचडब्ल्यू-2: भूमिगत एवं नम स्थितियाँ।
- XHHW-2: छत और इनडोर एसी वायरिंग।
THWN-2 केबल के साथ तुलना
THWN-2 केबल एक अन्य सामान्य भवन तार है जिसका उपयोग आवासीय और वाणिज्यिक परियोजनाओं में बड़े पैमाने पर किया जाता है। हालाँकि, पीवी सिस्टम में इसका अनुप्रयोग अधिक सीमित है।
- THWN -2: यूएल 4703 की तुलना में गर्मी और नमी प्रतिरोध लेकिन कम यूवी स्थायित्व के साथ तारों के निर्माण के लिए डिज़ाइन किया गया।
- यूएल 4703: विशेष रूप से दीर्घकालिक आउटडोर सौर डीसी सर्किट के लिए इंजीनियर किया गया।
- निष्कर्ष: THWN-2 इनडोर सर्किट के लिए उपयुक्त है, जबकि UL 4703 और RHW-2 सौर-विशिष्ट वायरिंग के लिए बेहतर हैं।
विस्तारित अनुप्रयोग परिदृश्य
1.उपयोगिता-स्केल सोलर फार्म
- यूएल 4703 बड़े पैमाने पर आउटडोर डीसी वायरिंग के लिए प्राथमिक पसंद है।
2. छत पर सौर संस्थापन
- UL 4703 और XHHW-2 दोनों का उपयोग प्रभावी ढंग से किया जा सकता है, XHHW-2 आसान इंस्टॉलेशन की पेशकश करता है।
3.ऊर्जा भंडारण सुविधाएं
- भूमिगत और नम सर्किट कनेक्शन के लिए RHW-2 को प्राथमिकता दी जाती है।
4.वाणिज्यिक परिसर
- XHHW-2 एसी वितरण और पीवी वायरिंग में दोहरे उपयोग का समर्थन करता है।
व्यावसायिक केबलों के चयन में मुख्य कारक
- तापमान रेटिंग और जीवनकाल।
- यूवी प्रतिरोध और दीर्घकालिक मौसम स्थायित्व।
- सीधे दफनाने या नाली स्थापना के लिए उपयुक्तता।
- लचीलापन और संभालने में आसानी.
- क्षेत्रीय मानकों (यूएल, एनईसी, आईईसी, आदि) का अनुपालन।
UL 4703, RHW-2, और XHHW-2 केबल तुलनात्मक तालिका
| केबल प्रकार | मुख्य अंतर | मुख्य लाभ | विशिष्ट अनुप्रयोग |
|---|---|---|---|
| यूएल 4703 पीवी केबल | विशेष रूप से पीवी डीसी, यूएल 4703 प्रमाणित, यूवी/मौसम प्रतिरोधी के लिए डिज़ाइन किया गया | उच्च तापमान सहनशक्ति (-40 डिग्री ~+90 डिग्री), यूवी प्रतिरोध, लंबा आउटडोर जीवनकाल | मॉड्यूल{{0}से{{1}कंबाइनर कनेक्शन, उपयोगिता{{2}स्केल सौर फार्म, छत पीवी |
| आरएचडब्ल्यू-2 केबल | यूएल 44 अनुपालक, एक्सएलपीई इंसुलेटेड, सीधे दफनाने में सक्षम | नमी प्रतिरोधी, भूमिगत स्थापना, 90 डिग्री रेटिंग | पीवी भूमिगत डीसी वायरिंग, ऊर्जा भंडारण सर्किट, केबल ट्रेंच |
| XHHW-2 केबल | यूएल 44 अनुरूप, अधिक लचीला, आसान स्थापना | यूवी प्रतिरोधी, लचीला, एसी सर्किट के लिए आदर्श | पीवी इन्वर्टर एसी साइड, वाणिज्यिक भवन आपूर्ति, औद्योगिक फीडर |
