इलेक्ट्रिकल इंजीनियरिंग और बिजली वितरण परियोजनाओं में,SWA केबल (स्टील वायर आर्मर्ड केबल)सबसे व्यापक रूप से उपयोग किए जाने वाले केबल प्रकारों में से एक है। इसकी उत्कृष्ट यांत्रिक सुरक्षा और पर्यावरणीय प्रतिरोध के कारण, इसे हवाई अड्डों, खनन स्थलों, वाणिज्यिक परिसरों, औद्योगिक सुविधाओं और बड़े पैमाने पर बुनियादी ढांचे में बड़े पैमाने पर लागू किया जाता है।

स्थापना के दौरान, इंजीनियर और खरीदार अक्सर एक ही प्रश्न उठाते हैं:क्या SWA केबल का उपयोग संपीड़न केबल ग्रंथियों के साथ किया जा सकता है?

यह प्रश्न न केवल स्थापना सुविधा के बारे में है, बल्कि दीर्घकालिक विश्वसनीयता और विद्युत सुरक्षा के बारे में भी है। यह आलेख एक विस्तृत तकनीकी स्पष्टीकरण प्रदान करता है, एसडब्ल्यूए की तुलना अन्य केबलों से करता है, और एसडब्ल्यूए केबलों के लिए संपीड़न ग्रंथियों को चुनने और स्थापित करने पर व्यावहारिक मार्गदर्शन साझा करता है।

क्या हैएसडब्ल्यूए केबल?

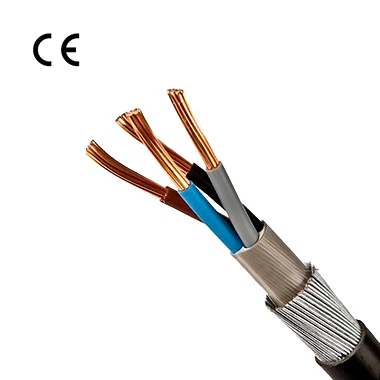

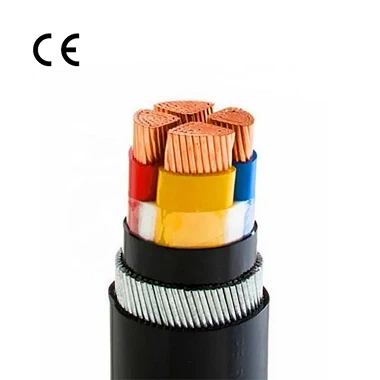

SWA केबल (स्टील वायर आर्मर्ड केबल)इंसुलेटेड कोर और शीथ के चारों ओर लिपटे एक अतिरिक्त गैल्वेनाइज्ड स्टील वायर कवच की विशेषता है। इसके कार्यों में शामिल हैं:

1.उन्नत यांत्रिक सुरक्षा- भूमिगत और बाहरी वातावरण में केबल को कुचलने, खींचने और बाहरी प्रभाव से बचाता है।

2.पर्यावरणीय तनाव के प्रति उच्च प्रतिरोध- औद्योगिक स्थलों में कंपन, घर्षण और यहां तक ​​कि कृंतक क्षति से बचाता है।

3. कठोर वातावरण में दीर्घकालिक स्थायित्व- आर्द्र, संक्षारक, या भारी शुल्क वाली स्थापना स्थितियों में विश्वसनीय रूप से कार्य करता है।

विशिष्ट अनुप्रयोग:हवाईअड्डा बिजली आपूर्ति नेटवर्क, विश्वविद्यालय परिसर वितरण, भूमिगत खनन प्रणाली, और औद्योगिक बिजली रीढ़।

संपीड़न ग्रंथि क्या है?

A संपीड़न ग्रंथिएक केबल टर्मिनेशन एक्सेसरी है जिसे बाड़ों, जंक्शन बक्से या उपकरण में प्रवेश करने पर केबलों को सुरक्षित और सील करने के लिए डिज़ाइन किया गया है। इसके प्रमुख कार्यों में शामिल हैं:

1.यांत्रिक प्रतिधारण- केबल को बाहर निकलने और ढीला होने से रोकता है।

2. प्रवेश सुरक्षा- डस्टप्रूफ, वॉटरप्रूफ और तेल प्रतिरोधी सीलिंग (आमतौर पर IP65, IP67, या IP68) प्रदान करता है।

3.विद्युत सुरक्षा- नमी या धूल को टर्मिनलों तक पहुंचने से रोकता है और शॉर्ट सर्किट के जोखिम को कम करता है।

4.विस्तारित सेवा जीवन- कनेक्शन बिंदुओं पर स्थिरता बनाए रखता है, रखरखाव लागत कम करता है।

संपीड़न ग्रंथियों में आमतौर पर एक सीलिंग रिंग और संपीड़न नट शामिल होते हैं। कसने पर, ग्रंथि बाहरी आवरण को संकुचित कर देती है, जिससे एक सुरक्षित यांत्रिक और पर्यावरणीय सील बन जाती है।

क्या संपीड़न ग्रंथियों का उपयोग किया जा सकता है?एसडब्ल्यूए केबल्स?

हाँ, संपीड़न ग्रंथियों का उपयोग SWA केबलों के साथ सुरक्षित रूप से किया जा सकता है, बशर्ते कि स्थापना दिशानिर्देशों का पालन किया जाए:

1. सही आकार- एसडब्ल्यूए केबल के बाहरी व्यास से मेल खाने वाला एक ग्रंथि मॉडल चुनें।

2.उचित समाप्ति- सुनिश्चित करें कि म्यान को सही ढंग से हटाया गया है, और कवच की परत बरकरार है।

3.विश्वसनीय अर्थिंग- कवच को ग्रंथि के अर्थ टर्मिनल से सुरक्षित रूप से जोड़ा जाना चाहिए।

4.संरक्षण मानक- बाहरी या नम वातावरण में, सीलिंग प्रदर्शन की गारंटी के लिए कम से कम IP67 रेटेड ग्रंथियों का उपयोग करें।

SWA केबलों के साथ संपीड़न ग्रंथियों का उपयोग करने के लाभ:

· त्वरित स्थापना और आसान रखरखाव।

·उत्कृष्ट सीलिंग, यहां तक ​​कि बाहरी या भूमिगत वातावरण में भी।

· बेहतर सिस्टम विश्वसनीयता और सुरक्षा।

SWA केबल बनाम NYY केबल

अंतरों को उजागर करने के लिए, यहां इनके बीच तुलना की गई हैएसडब्ल्यूए केबलऔरएनवाईवाई केबलजब संपीड़न ग्रंथियों के साथ प्रयोग किया जाता है:

टिप्पणी:यांत्रिक शक्ति और दीर्घकालिक स्थिरता की आवश्यकता वाले मांग वाले वातावरण के लिए, एसडब्ल्यूए केबल संपीड़न ग्रंथियों के साथ मिलकर एनवाईवाई केबल की तुलना में बेहतर प्रदर्शन प्रदान करती है।

SWA केबल्स पर कम्प्रेशन ग्लैंड्स कैसे स्थापित करें

·सही ग्रंथि का चयन करें- ग्रंथि के आकार को केबल के व्यास और कवच की मोटाई से मिलाएं।

·केबल तैयार करें- म्यान को अच्छी तरह से पट्टी करें; तेज किनारों को रोकने के लिए कवच के तारों को सफाई से काटें।

·ग्रंथि शरीर को फिट करें- ग्रंथि को उपकरण या जंक्शन बॉक्स प्रविष्टि में ठीक करें।

·कसें और सुरक्षित करें- सीलिंग रिंग डालें, फिर नट को तब तक कसें जब तक केबल मजबूती से पकड़ में न आ जाए।

·अर्थिंग सुनिश्चित करें- कवच तारों को ग्रंथि के पृथ्वी टर्मिनल से बांधें।

·कनेक्शन का परीक्षण करें- इन्सुलेशन प्रतिरोध, ढांकता हुआ, और आईपी सुरक्षा परीक्षण करें।

संपीड़न ग्रंथियों के उपयोग के मुख्य लाभएसडब्ल्यूए केबल्स

·बेहतर पर्यावरण संरक्षण- पानी, धूल और बाहरी परिस्थितियों के प्रति प्रतिरोधी।

·सुरक्षित यांत्रिक पकड़- तनाव के तहत बाहर निकलने या ढीला होने से रोकता है।

·केबल की अखंडता बनाए रखता है- कवच और म्यान दोनों की कार्यक्षमता को सुरक्षित रखता है।

·मानकों का अनुपालन-आईईसी और अंतरराष्ट्रीय सुरक्षा मानकों को पूरा करता है।

·विस्तारित सिस्टम जीवनकाल- विफलता दर और रखरखाव लागत कम कर देता है।

उत्पाद और सेवा हाइलाइट्स

हम संपूर्ण उत्पाद श्रृंखला के साथ आईईसी मानक केबल का निर्माण करते हैं

हमारे उत्पाद पोर्टफोलियो में शामिल हैंएसडब्ल्यूए, एक्सएलपीई, पीवीसी, एनवाईवाई, एन2एक्सवाई, आरवी-के, यू-1000 आर2वी, और अधिक, औद्योगिक और वाणिज्यिक दोनों परियोजनाओं के लिए उपयुक्त।

अमेरिका के बाज़ार के लिए डिज़ाइन किया गया

सभी केबल अनुपालन करते हैंआईईसी मानकऔर मिलेयूएल/सीएसए आवश्यकताएँ, उत्तर और दक्षिण अमेरिका में निर्बाध रूप से अपनाना सुनिश्चित करना।

पूर्ण विशिष्टताएँ, 16मिमी² से शुरू

·मुख्यधारा के मॉडलों का पूरा स्टॉक।

·विशेष परियोजना आवश्यकताओं के लिए अनुकूलित आयाम उपलब्ध हैं।

तेजी से वितरण, छोटे और थोक ऑर्डर का समर्थन

·उन्नत विनिर्माण और भंडारण क्षमता।

·अत्यावश्यक प्रोजेक्ट शेड्यूल पर त्वरित प्रतिक्रिया।

पेशेवर तकनीकी सहायता, चिंता-निःशुल्क सेवा

·विशेषज्ञ टीम चयन, स्थापना और बिक्री के बाद मार्गदर्शन प्रदान करती है।

·पूरे प्रोजेक्ट जीवनचक्र में व्यापक समर्थन।

वैश्विक निर्यात और सहयोग अनुभव

यूरोप, मध्य पूर्व, अफ्रीका और एशिया भर के साझेदारों के साथ वर्षों की अंतर्राष्ट्रीय निर्यात विशेषज्ञता।

दुनिया भर के प्रमुख ईपीसी ठेकेदारों के साथ दीर्घकालिक सहयोग।

विश्वसनीय गुणवत्ता के लिए IEC-प्रमाणित केबल

·केबलों का परीक्षण और मान्यता प्राप्त प्रयोगशालाओं द्वारा प्रमाणित किया गया।

·पूर्ण निरीक्षण रिपोर्ट और तृतीय पक्ष प्रमाणीकरण प्रदान किया गया।

अनुकूलित अनुकूलन विकल्प

·अनुकूलन योग्यसामग्री, आकार, लंबाई, रंग, प्रदर्शन, चिह्न और पैकेजिंग.

·ग्राहकों की आवश्यकताओं के अनुरूप लचीला उत्पादन।

इंजीनियरिंग अनुप्रयोग

·एयरपोर्ट पावर सिस्टम- संपीड़न ग्रंथियों के साथ एसडब्ल्यूए केबल सुरक्षित और विश्वसनीय भूमिगत आपूर्ति सुनिश्चित करते हैं।

·खनन एवं सुरंग निर्माण परियोजनाएँ- सिस्टम की अखंडता को बनाए रखते हुए भारी यांत्रिक तनाव का सामना करें।

·विश्वविद्यालय और व्यावसायिक परिसर- आउटडोर वितरण प्रणालियाँ SWA + संपीड़न ग्रंथियों के साथ लंबी सेवा जीवन प्राप्त करती हैं।

तकनीकी अंतर्दृष्टि पुनर्कथन

·संपीड़न ग्रंथियां सही ढंग से स्थापित होने पर एसडब्ल्यूए केबल के साथ उपयोग के लिए पूरी तरह से उपयुक्त हैं।

·NYY केबलों की तुलना में, SWA बेहतर यांत्रिक और पर्यावरणीय प्रदर्शन प्रदान करता है।

· सही ग्रंथि का चयन, स्थापना और अर्थिंग सुरक्षा और विश्वसनीयता की कुंजी है।
