क्या एक एकल - कोर कोर लचीली केबल को ग्राउंड वायर के रूप में उपयोग किया जा सकता है?

विद्युत प्रणालियों में, उचित ग्राउंडिंग सुरक्षा की नींव है। सही ग्राउंडिंग तार चुनने में एक छोटी सी गलती से उपकरण खराब हो सकता है, बिजली का झटका लग सकता है या आग भी लग सकती है। कई इंस्टॉलर आश्चर्य करते हैं:"क्या एक एकल-कोर लचीली केबल को ग्राउंड वायर के रूप में उपयोग किया जा सकता है?"इसका उत्तर केवल हाँ या ना नहीं है। यह केबल की संरचना, कंडक्टर आकार और विशिष्ट स्थापना वातावरण पर निर्भर करता है। यह लेख बताता है कि सिंगल कोर लचीली केबल क्या है, ग्राउंडिंग के कार्य और आवश्यकताएं, क्या ऐसी केबल ग्राउंडिंग के लिए उपयुक्त है, सही केबल का चयन कैसे करें, और इंस्टॉलेशन के दौरान क्या विचार करना चाहिए। इन कारकों को समझकर, आप शुरू से ही सुरक्षित, अधिक विश्वसनीय विद्युत प्रदर्शन सुनिश्चित कर सकते हैं।

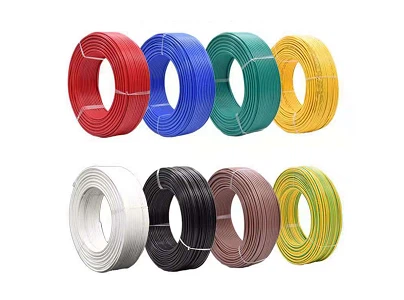

क्या है एकसिंगल-कोर लचीलाकेबल?

शब्द"सिंगल-कोर"इसका मतलब है कि केबल में केवल एक कंडक्टर होता है -एक साथ कई कोर नहीं जुड़े होते हैं।
"लचीली केबल"महीन तांबे के कंडक्टरों से बने केबलों को संदर्भित करता है, जो लचीलेपन, आसानी से झुकने और सीमित या चल सेटअप में सुविधाजनक स्थापना के लिए डिज़ाइन किए गए हैं।

इसलिए, एसिंगल-कोर लचीली केबलआम तौर पर इसमें शामिल हैं:

• महीन तांबे से बना एकल कंडक्टर,
• एक लचीली इन्सुलेशन परत,
• और कभी-कभी एक बाहरी सुरक्षा कवच।

विशिष्ट अनुप्रयोगशामिल करना:

• नियंत्रण पैनलों की आंतरिक वायरिंग,
• मशीन टूल कनेक्शन,
• पोर्टेबल वितरण बक्से,
• केबल ट्रे, और
• उपकरण अंतर्संबंध.

इस प्रकार का एक सामान्य उदाहरण H05V-K / H07V-K श्रृंखला है।
इन केबलों का व्यापक रूप से नियंत्रण कैबिनेट, औद्योगिक मशीनरी, स्विचगियर वायरिंग और आंतरिक उपकरण कनेक्शन में उपयोग किया जाता है। वे इसके लिए जाने जाते हैं:

• उत्कृष्ट लचीलेपन की पेशकश करते हुए महीन -फंसे हुए तांबे के कंडक्टर
• पीवीसी इन्सुलेशन, इनडोर विद्युत प्रतिष्ठानों के लिए उपयुक्त
• विभिन्न शक्ति और नियंत्रण आवश्यकताओं को पूरा करने वाले क्रॉस-{0}}अनुभागीय आकारों की विस्तृत श्रृंखला
• सरल, एकल -कंडक्टर कॉन्फ़िगरेशन, जिससे उन्हें समाप्त करना और रूट करना आसान हो जाता है

अब जब हम समझ गए हैं कि यह केबल क्या है, तो आइए देखें कि क्या हैभूमिगत तारवास्तव में क्या करता है और इसकी क्या आवश्यकता है।

ग्राउंड वायर का कार्य और आवश्यकताएँ

कार्य

• सुरक्षा संरक्षण- ग्राउंडिंग तार फॉल्ट करंट के लिए कम प्रतिरोध पथ प्रदान करता है (उदाहरण के लिए, जब एक लाइव कंडक्टर किसी धातु के बाड़े को छूता है)। यह सर्किट ब्रेकरों या आरसीडी को बिजली के झटके या आग से बचाने के लिए तेजी से ट्रिप करने की अनुमति देता है।
• संभावित समकरण- यह धातु भागों के बीच क्षमता को संतुलित करता है, वोल्टेज अंतर को कम करता है और विद्युत चाप या हस्तक्षेप को रोकता है।
• बिजली और स्थैतिक संरक्षण- कुछ प्रणालियों में, ग्राउंडिंग बिजली की लहरों या स्थैतिक बिजली को सुरक्षित रूप से डिस्चार्ज करने में भी मदद करती है।
• सिस्टम स्थिरता- उचित ग्राउंडिंग वोल्टेज संदर्भ स्थिरता सुनिश्चित करती है, विद्युत शोर के प्रति सिस्टम प्रतिरक्षा में सुधार करती है, और विश्वसनीय सुरक्षा की गारंटी देती है।

मुख्य आवश्यकताएँ

• कंडक्टर सामग्री और आकार- आम तौर पर तांबा, मानकों द्वारा परिभाषित न्यूनतम क्रॉस-अनुभागीय क्षेत्र (उदाहरण के लिए, बीएस 7671, आईईसी 60364)।
• यांत्रिक एवं पर्यावरणीय स्थायित्व- कंडक्टर और शीथ को तापमान, आर्द्रता, कंपन और जंग का सामना करना होगा।
• कम प्रतिबाधा कनेक्शन- जोड़ों को यांत्रिक रूप से सुरक्षित और विद्युत रूप से कम {{0}प्रतिरोध) होना चाहिए।
• मानकों का अनुपालन- केबल को स्थानीय या अंतर्राष्ट्रीय ग्राउंडिंग मानकों को पूरा करना चाहिए।
• रंग की पहचान- आसान पहचान और रखरखाव के लिए ग्राउंड कंडक्टर हरा/पीला होना चाहिए।

इसके महत्वपूर्ण कार्य को देखते हुए, ग्राउंडिंग कंडक्टर विश्वसनीय और मजबूत होना चाहिए। तो, कर सकते हैं एसिंगल-कोर लचीली केबलक्या आप वास्तव में इन आवश्यकताओं को पूरा करते हैं? आइए जानें.

कर सकते हैं एसिंगल-कोर फ्लेक्सिबल केबलग्राउंड वायर के रूप में उपयोग किया जाए?

यह एक सूक्ष्म प्रश्न है. संक्षिप्त उत्तर है:
✅ हाँ, विशिष्ट परिस्थितियों में-लेकिन ⚠️प्रत्येक एप्लिकेशन के लिए अनुशंसित नहीं.

आइए कारणों की जाँच करेंके लिएऔरख़िलाफ़इसके प्रयोग।

जब यहकर सकनाइस्तेमाल किया गया

• कुछ सिंगल{0}}कोर लचीले केबल, जैसे लैप का ESUY अर्थिंग प्रकार, हैंविशेष रूप से ग्राउंडिंग या इक्विपोटेंशियल बॉन्डिंग के लिए डिज़ाइन किया गया.
• के लिएकम दूरी वाले आंतरिक कनेक्शन, जैसे पैनल के अंदर, बाड़ों के बीच, या छोटी मशीनरी के लिए, लचीली सिंगल कोर केबल सुविधाजनक और व्यावहारिक हैं।
• जब केबल का उपयोग होता हैउच्च गुणवत्ता वाले तांबे के कंडक्टर, मिलता हैन्यूनतम क्रॉस{{0}अनुभागीय क्षेत्र मानक, और हैंउचित इन्सुलेशन और पर्यावरण संरक्षण, इसे स्थानीय कनेक्शन के लिए ग्राउंड वायर के रूप में सुरक्षित रूप से उपयोग किया जा सकता है।

जब यह होना चाहिएनहींइस्तेमाल किया गया

• अपर्याप्त क्रॉस-सेक्शन: यदि कंडक्टर क्षेत्र बहुत छोटा है, तो यह सुरक्षित रूप से फॉल्ट करंट नहीं ले जा सकता है, जिससे ओवरहीटिंग या आग लग सकती है।
• कम यांत्रिक स्थायित्व: लचीलापन घिसाव, दबाव या पर्यावरणीय क्षरण के प्रति कम प्रतिरोध की कीमत पर आता है।
• गलत रंग कोडिंग: नियमित सिंगल -कोर लचीले केबल हरे/पीले कोडिंग का पालन नहीं कर सकते हैं, जो इंस्टॉलेशन मानकों का उल्लंघन है।
• कठोर वातावरण: भूमिगत, बाहरी या उच्च कंपन वाले प्रतिष्ठानों के लिए, एक समर्पित अर्थिंग कंडक्टर या तांबे की पट्टी को प्राथमिकता दी जाती है।
• विनियामक प्रतिबंध: कई मानक केवल प्रमाणित कॉपर ग्राउंडिंग केबल या बार की अनुमति देते हैं, {{0}साधारण लचीली केबल योग्य नहीं हो सकती हैं।
• अप्रमाणित दीर्घकालिक स्थिरता: बार-बार झुकने या तापमान चक्रण से इन्सुलेशन दरारें या कंडक्टर ऑक्सीकरण हो सकता है।

यह कब उपयुक्त है और कब नहीं

उपयुक्त परिस्थितियाँ:

• कॉपर कंडक्टर, अनुपालक क्रॉस-सेक्शन, और उचित इन्सुलेशन।
• घर के अंदर, छोटी दूरी के लिए, नियंत्रण पैनलों या बाड़ों के अंदर उपयोग किया जाता है।
• सुरक्षित रूप से इंस्टाल किया गया, रंग {{0}कोडित किया गया, और इंस्टालेशन के बाद परीक्षण किया गया।

अनुशंसित नहीं जब:

• मुख्य ग्राउंडिंग या संरचनात्मक ग्राउंडिंग सिस्टम के लिए उपयोग किया जाता है।
• नमी, गर्मी, कंपन, या संक्षारक वातावरण के संपर्क में।
• इसका उपयोग वहां किया जाता है जहां बड़ी गलती धाराएं उत्पन्न हो सकती हैं।
• स्थानीय नियम विशिष्ट ग्राउंडिंग सामग्री या प्रकार को अनिवार्य करते हैं।

संक्षेप में, एसिंगल{0}कोर लचीली केबल का उपयोग ग्राउंडिंग तार के रूप में किया जा सकता है-लेकिन केवल तभी जब यह डिज़ाइन, आकार और सुरक्षा आवश्यकताओं को पूरा करता हो. आइए अब देखें कि ग्राउंडिंग केबल का सही चयन कैसे करें।

ग्राउंडिंग के लिए सही केबल कैसे चुनें

उचित केबल चयन में कई तकनीकी कारक शामिल होते हैं। यहां एक व्यवस्थित मार्गदर्शिका दी गई है:

चरण-दर-चरण चयन प्रक्रिया

• अपने ग्राउंडिंग सिस्टम को समझें(टीएन, टीटी, आईटी, आदि) और अपेक्षित फॉल्ट करंट।
• कंडक्टर का आकार निर्धारित करेंमुख्य लाइन आकार या फॉल्ट करंट के आधार पर। छोटे या मध्यम क्रॉस सेक्शन के लिए हमेशा तांबे का उपयोग करें।
• कंडक्टर प्रकार और इन्सुलेशन सामग्री का चयन करें:

लचीला बनाम कठोर इस पर निर्भर करता है कि गति या कंपन अपेक्षित है या नहीं।

पर्यावरण के आधार पर उपयुक्त आवरण (पीवीसी, एलएसजेडएच, रबर) चुनें।

• स्थापना शर्तों की जाँच करें- इनडोर, दफन, नाली, ट्रे, आदि।
• अनुपालन प्रमाणपत्र सत्यापित करें- के साथ केबल चुनेंवीडीई, सीई, सीबी, यूएल, या आईईसी अनुपालन।
• रखरखाव और परीक्षण की योजना- ग्राउंड प्रतिरोध को डिज़ाइन सीमाओं के अनुरूप होना चाहिए।

मुख्य चयन युक्तियाँ

• बड़ा क्रॉस{{0}सेक्शन=सुरक्षित प्रदर्शन।
• चल उपकरणों के लिए लचीली केबल का उपयोग करें, स्थायी स्थापना के लिए कठोर केबल का उपयोग करें।
• आवश्यकता पड़ने पर आग प्रतिरोधी, कम {{1} धुआं और हैलोजन मुक्त इन्सुलेशन चुनें।
• उचित पहचान सुनिश्चित करें (हरा/पीला इन्सुलेशन)।
• सुरक्षित, संक्षारण संरक्षित टर्मिनेशन (क्रिम्प्ड, बोल्टेड या वेल्डेड) का उपयोग करें।
• उचित दस्तावेज़ रखें और स्थापना के बाद परीक्षण करें।

स्थापना और सुरक्षा दिशानिर्देश

अगर गलत तरीके से स्थापित किया जाए तो सबसे अच्छी केबल भी विफल हो सकती है। इन जरूरी बातों पर दें ध्यान:

इंस्टालेशन से पहले

• क्षति या नमी का निरीक्षण करें.
• कंडक्टर आकार और प्रमाणीकरण की पुष्टि करें।
• ग्राउंडिंग लेआउट और इंस्टॉलेशन चित्रों की समीक्षा करें।

इंस्टॉलेशन के दौरान

• मोड़ों को चिकना रखें, तेज कोनों से बचें।
• ताप स्रोतों या गतिशील भागों के संपर्क से बचें।
• भूमिगत केबलों को पानी, जंग और दबाव से बचाएं।
• कंपन या तनाव को रोकने के लिए केबल को मजबूती से सुरक्षित करें।
• सभी ग्राउंडिंग बिंदुओं पर धातु के संपर्क को सत्यापित करें।

इंस्टालेशन के बाद

• जमीनी प्रतिरोध को मापें (< 1 Ω or per design).
• टूट-फूट, ढीले जोड़ों या जंग के लिए समय-समय पर निरीक्षण करें।
• प्रतिरोध और निरंतरता के लिए वार्षिक या द्विवार्षिक परीक्षण करें।
• सिस्टम सक्रिय होने पर ट्रेन कर्मी कभी भी ग्राउंडिंग कंडक्टर को डिस्कनेक्ट नहीं करते हैं।

उचित स्थापना और रखरखाव यह सुनिश्चित करता है कि आपका ग्राउंडिंग सिस्टम तब विश्वसनीय रूप से कार्य करता है जब इसकी सबसे अधिक आवश्यकता होती है।
