संरक्षित आंतरिक चार्जर वायरिंग के लिए लचीला ईवीएसई नियंत्रण केबल

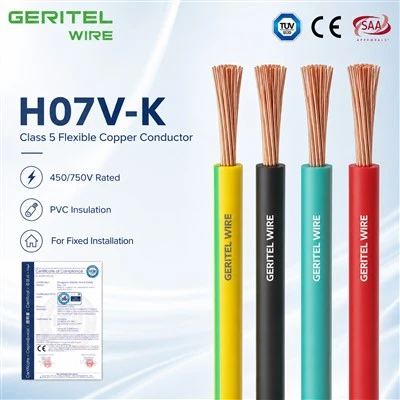

ईवी चार्जिंग उपकरण में संपर्ककर्ता, सुरक्षा उपकरण, नियंत्रक, मीटर और टर्मिनल असेंबली शामिल हैं जिन्हें संरक्षित आंतरिक वायरिंग की आवश्यकता होती है। H07V-K कर सकते हैंचार्जिंग स्टेशन पैनल वायर अनुप्रयोगों का समर्थन करेंएसी या डीसी चार्जिंग बुनियादी ढांचे के अंदर उपयुक्त नियंत्रण और सहायक सर्किट के लिए। इसका लचीला कंडक्टर कॉम्पैक्ट कैबिनेट में चार्जर सहायक वायरिंग में मदद करता है जहां रूटिंग स्पेस सीमित है। जेरिटेल वायर ईवीएसई निर्माताओं के लिए रंग प्रबंधित उत्पादन लॉट, ओईएम शीथ मार्किंग और निर्यात पैकिंग की आपूर्ति कर सकता है। ईवी उपकरण आंतरिक केबल के रूप में, H07V -K को टेथर्ड केबल या वाहन चार्जिंग लीड के साथ भ्रमित नहीं किया जाना चाहिए, जिसकी विभिन्न यांत्रिक, पर्यावरणीय और कनेक्टर आवश्यकताएं हैं।

उत्पाद विशिष्टताएँ

panel builder projects flexible wire

अनुप्रयोग

पावर स्विचगियर के स्विच कंट्रोल, रिले और इंस्ट्रुमेंटेशन पैनल में उपयोग के लिए पीवीसी पैनल वायरिंग और रेक्टिफायर उपकरण, मोटर स्टार्टर और कंट्रोलर में आंतरिक कनेक्टर जैसे उद्देश्यों के लिए।

विशेष विवरण
वोल्टेज रेटिंग यूओ/यू	H05V-K:300/500V H07V-K:450/750V
तापमान रेटिंग	निश्चित: -30 डिग्री से +70 डिग्री लचीला: -5 डिग्री से +70 डिग्री
न्यूनतम झुकने की त्रिज्या	निश्चित: 6 x समग्र व्यास
कंडक्टर	कक्षा 5 लचीला तांबे का कंडक्टर
इन्सुलेशन	पीवीसी (पॉलीविनाइल क्लोराइड)
इन्सुलेशन रंग	लाल, काला, नीला, नारंगी, पीला, सफेद, हरा/पीला, बैंगनी, गुलाबी, ग्रे, भूरा
मानकों	EN 50525-2-31, EN 60228 आईईसी/ईएन 60332-1-2 के अनुसार ज्वाला मंदक यूवी प्रतिरोधी

DIMENSIONS

नाममात्र पार अनुभागीय क्षेत्र mm²

	नाममात्र समग्र व्यास mm²	नाममात्र वजन किग्रा/किमी
	नाममात्र समग्र व्यास mm²	नाममात्र वजन किग्रा/किमी
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

कंडक्टर

नाममात्र क्रॉस अनुभागअल क्षेत्र mm²	अधिकतम व्यास कंडक्टर में तारों का मिमी	कंडक्टर का अधिकतम प्रतिरोध 20 डिग्री पर ओम/किमी
नाममात्र क्रॉस अनुभागअल क्षेत्र mm²	अधिकतम व्यास कंडक्टर में तारों का मिमी	सादे तार
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

विद्युत विशेषताओं

नाममात्र क्रॉस क्षेत्रीय क्षेत्र mm²	संदर्भ विधि ए (में संलग्न थर्मली में नाली इन्सुलेशन दीवार आदि) एम्प्स		संदर्भ विधि बी (नाली में संलग्न दीवार में या अंदर ट्रंकिंग आदि) एम्प्स		संदर्भ विधि सी (सीधे क्लिप किया गया) एम्प्स		संदर्भ विधि एफ (मुफ़्त हवा में या ओएनए छिद्रित केबल ट्रे आदि क्षैतिज या लंबवत आदि) एम्प्स
							मार्मिक			द्वारा स्थान दिया गया एक व्यास
							मार्मिक			2 केबल सिंगल -फेज एसी या डीसी या 3 केबल तीन {{3}फेज एसी फ्लैट
	2 केबल एकल-चरण एसीओआर डीसी	3 या 4 केबल तीन-चरण ए.सी	2 केबल एकल-चरण एसीओआर डीसी	3 या 4 केबल तीन-चरण ए.सी	2 केबल एकल-चरण एसी या डीसी	3 या 4केबल तीन-चरण ए.सी	2केबल्स सिंगल फेज़ एसी या डीसीसमतल	3केबल्स तीन-चरण एसीफ्लैट	3 केबल तीन-चरण ACtrefoil	क्षैतिज	खड़ा
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

प्रमाणपत्र

panel builder projects single core cable

panel wiring cable for panel builder projects

पैकेजिंग

flexible copper wire for panel builder projects

रोल

PVC insulated wire for panel builder projects

प्लास्टिक रील

electrical contractor installations flexible wire

छोटी लकड़ी की रील

आवेदन

panel wiring cable for electrical contractor installations

औद्योगिक नियंत्रण कक्ष

electrical contractor installations single core cable

नवीकरणीय ऊर्जा विद्युत कनेक्शन

स्विचबोर्ड वायरिंग

मामला

PVC insulated wire for electrical contractor installations

एडिलेड एयरपोर्ट स्विचबोर्ड अपग्रेड

flexible copper wire for electrical contractor installations

औद्योगिक मुख्य स्विचबोर्ड विद्युत वितरण

मुख्य स्विचबोर्ड लचीला केबल प्रतिस्थापन

हमें क्यों चुनें

30वर्षों का अनुभव
एक-स्टॉप सेवा में

डोंगगुआन ग्रेटर वायर एंड केबल कंपनी लिमिटेड चीन में एक पेशेवर इंजीनियरिंग ग्रेड केबल निर्माता है, जो दुनिया भर में भवन, औद्योगिक, खनन, ऊर्जा और बुनियादी ढांचा परियोजनाओं के लिए प्रमाणित विद्युत केबल समाधान की आपूर्ति करती है।

30,000 वर्ग मीटर के कारखाने, 30 उत्पादन लाइनों, अनुभवी इंजीनियरों और एक सख्त गुणवत्ता नियंत्रण टीम के साथ, हम अंतरराष्ट्रीय इंजीनियरिंग अनुप्रयोगों के लिए विश्वसनीय, पता लगाने योग्य और अनुपालन केबल उत्पाद प्रदान करते हैं। हमारे उत्पाद SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS और ISO सहित प्रमाणपत्रों द्वारा समर्थित हैं।

हम सुरक्षा, गुणवत्ता, पारदर्शिता और दीर्घकालिक साझेदारी के लिए प्रतिबद्ध हैं। कच्चे माल के निरीक्षण से लेकर तैयार उत्पाद के परीक्षण तक, स्थिर प्रदर्शन और भरोसेमंद परियोजना उपयोग सुनिश्चित करने के लिए प्रत्येक बैच को सावधानीपूर्वक नियंत्रित किया जाता है।

ग्रेटर केबल - प्रमाणित गुणवत्ता। विश्वसनीय आपूर्ति. इंजीनियरिंग मूल्य.

switchboard builder projects flexible wire

15K

समाप्त परियोजनाएँ

150+

पेशेवर स्टाफ़

15K

खुश ग्राहक

92+

पुरस्कार एवं प्रमाणपत्र

संयंत्र उपकरण

switchboard builder projects single core cable

panel wiring cable for switchboard builder projects

flexible copper wire for switchboard builder projects

control system integrators flexible wire

PVC insulated wire for switchboard builder projects

control system integrators single core cable

वैश्विक प्रमाणन

panel wiring cable for control system integrators

ग्राहक तस्वीरें

flexible copper wire for control system integrators

अंतर्राष्ट्रीय परिवहन

समुद्री माल

हम बड़ी मात्रा में ऑर्डर के लिए विश्वसनीय समुद्री माल ढुलाई समाधान प्रदान करते हैं। आपका सामान सुरक्षित रूप से पैक किया जाता है और कंटेनरों में भेजा जाता है, जिससे दुनिया भर के बंदरगाहों पर लागत प्रभावी डिलीवरी सुनिश्चित होती है।

हवाई माल भाड़ा

तेजी से डिलीवरी के लिए, हमारी हवाई माल ढुलाई सेवा यह सुनिश्चित करती है कि आपके उत्पाद सावधानीपूर्वक हैंडलिंग और रास्ते में पूरी ट्रैकिंग के साथ अंतरराष्ट्रीय गंतव्यों तक जल्दी पहुंचें।

अंतर्राष्ट्रीय एक्सप्रेस

तत्काल शिपमेंट की आवश्यकता है? हमारी अंतर्राष्ट्रीय एक्सप्रेस सेवा छोटे से मध्यम ऑर्डर को कुशलतापूर्वक वितरित करती है, मन की शांति के लिए वास्तविक समय ट्रैकिंग के साथ घर-घर सेवा प्रदान करती है।

PVC insulated wire for control system integrators

सहयोगी भागीदार

हम अपने व्यवसाय के विस्तार के लिए एक सहयोगी भागीदार की तलाश कर रहे हैं।

automation integrator panels flexible wire

automation integrator panels single core cable

panel wiring cable for automation integrator panels

flexible copper wire for automation integrator panels

PVC insulated wire for automation integrator panels

electrical OEM projects single core cable

panel wiring cable for electrical OEM projects

flexible copper wire for electrical OEM projects

PVC insulated wire for electrical OEM projects

हमारे साथ कैसे सहयोग करें?

बस अपनी आवश्यकताओं को साझा करें, हमारा पेशेवर समाधान प्राप्त करें, नमूनों की पुष्टि करें, और तेज़, विश्वसनीय उत्पादन और दुनिया भर में डिलीवरी का आनंद लें - हमारे साथ काम करना इतना आसान है।

हमारा पता

बिल्डिंग 2, नंबर . 40 लक्सी 2 रोड, लियाओबू टाउन, डोंगगुआन सिटी, गुआंग्डोंग प्रांत, चीन

फ़ोन नंबर

+86 136 6257 9592

+86 135 1078 4550

ई-मेल

manager01@greaterwire.com

industrial electrician projects flexible wire

अक्सर पूछे जाने वाले प्रश्न

पैनल फ़ैक्टरी के लिए कौन सी पैकेजिंग सर्वोत्तम है?

पैनल वायर रील पैकेजिंग आमतौर पर निरंतर मशीन फीडिंग के लिए बेहतर होती है, जबकि कॉइल या बॉक्स मैन्युअल असेंबली और वितरण के लिए उपयुक्त हो सकते हैं। वह प्रारूप चुनें जो ग्राहक के वर्कफ़्लो में उलझाव, बदलाव और स्क्रैप को कम करता है। इंजीनियरिंग खरीदारों के लिए, GERITEL WIRE अनुरोधित इंस्टॉलेशन की तुलना केबल निर्माण से कर सकता है और फ़्लैग कर सकता है जब कोई अन्य केबल परिवार तकनीकी रूप से सुरक्षित होगा।

निर्यात के लिए H07V-K को कैसे लेबल किया जाना चाहिए?

केबल लेबलिंग निर्यात करेंइसमें सटीक उत्पाद पहचान, मात्रा/लंबाई, लॉट या ऑर्डर संदर्भ और कोई कानूनी रूप से आवश्यक चिह्न शामिल होना चाहिए। ग्राहक ब्रांडिंग को अनिवार्य अनुपालन जानकारी का स्थान नहीं लेना चाहिए। GERITEL WIRE उत्पादन पैकिंग को बार-बार ऑर्डर के लिए पैनल शॉप हैंडलिंग, स्वचालित वायर प्रोसेसिंग या वितरक स्टॉकिंग आवश्यकताओं के साथ संरेखित कर सकता है।

क्या GERITEL WIRE शिपमेंट से पहले परियोजना दस्तावेज़ीकरण का समर्थन कर सकता है?

हाँ। निर्यात केबल दस्तावेज़ीकरण सहमत आदेश के आसपास तैयार किया जा सकता है, जिसमें वाणिज्यिक पैकिंग जानकारी और उपलब्ध तकनीकी/अनुपालन दस्तावेज़ शामिल हैं। शिपमेंट में देरी से बचने के लिए खरीदार को कोटेशन चरण में आवश्यक दस्तावेजों को सूचीबद्ध करना चाहिए। यदि परियोजना में कई सर्किट या गंतव्य बाजार हैं, तो GERITEL WIRE उन सर्किटों से H07V -K अनुप्रयोगों को अलग करने में मदद कर सकता है जिन्हें LSZH, स्क्रीन, उच्च तापमान या निरंतर फ्लेक्स केबल की आवश्यकता होती है।

क्या H07V-K का उपयोग ड्रैग चेन में किया जा सकता है?

नहीं, मानक H07V-K ड्रैग चेन केबल विकल्प नहीं है। बार-बार झुकने और मरोड़ने के लिए निरंतर गति चक्रों के लिए विशेष रूप से डिजाइन और परीक्षण की गई केबल की आवश्यकता होती है। GERITEL WIRE तकनीकी डेटा समीक्षा और व्यावहारिक निर्यात पैकिंग प्रदान कर सकता है ताकि बड़े पैमाने पर उत्पादन को मंजूरी देने से पहले क्रय टीम के पास स्पष्ट जानकारी हो।
