लचीले क्लास 5 कॉपर कनेक्शन के लिए H05V-K स्विचगियर आंतरिक वायरिंग चुनें

स्विचगियर निर्माताओं और पैनल दुकानों के लिए, कंडक्टर वर्ग, वोल्टेज और इंस्टॉलेशन हैंडलिंग प्रमुख क्रय बिंदु हैं। H05V-K स्विचगियर और संबंधित पैनल असेंबलियों की संरक्षित आंतरिक वायरिंग के लिए पीवीसी इन्सुलेशन के साथ एक 300/500V क्लास 5 तांबे का तार है। यह पृष्ठ लचीले स्विचबोर्ड तार, कक्षा 5 पैनल तार और सहित सटीक खोजों को कैप्चर करता हैपीवीसी इंसुलेटेड स्विचगियर तार. यह उत्पाद खुले फीडर या पावर{{1}केबल ड्यूटी के बजाय आंतरिक/स्थिर संरक्षित तारों के लिए है। तकनीकी पुष्टि उत्पादन से पहले होनी चाहिए ताकि निर्दिष्ट आकार, रंग और निर्माण परियोजना से मेल खाए। GERITEL वायर विनिर्देश जांच, OEM अंकन और व्यावहारिक निर्यात पैकिंग का समर्थन करता है।

उत्पाद विशिष्टताएँ

PVC insulated wire for instrumentation panels

अनुप्रयोग

पावर स्विचगियर के स्विच कंट्रोल, रिले और इंस्ट्रुमेंटेशन पैनल में उपयोग के लिए पीवीसी पैनल वायरिंग और रेक्टिफायर उपकरण, मोटर स्टार्टर और कंट्रोलर में आंतरिक कनेक्टर जैसे उद्देश्यों के लिए।

विशेष विवरण
वोल्टेज रेटिंग यूओ/यू	H05V-K:300/500V H07V-K:450/750V
तापमान रेटिंग	निश्चित: -30 डिग्री से +70 डिग्री लचीला: -5 डिग्री से +70 डिग्री
न्यूनतम झुकने की त्रिज्या	निश्चित: 6 x समग्र व्यास

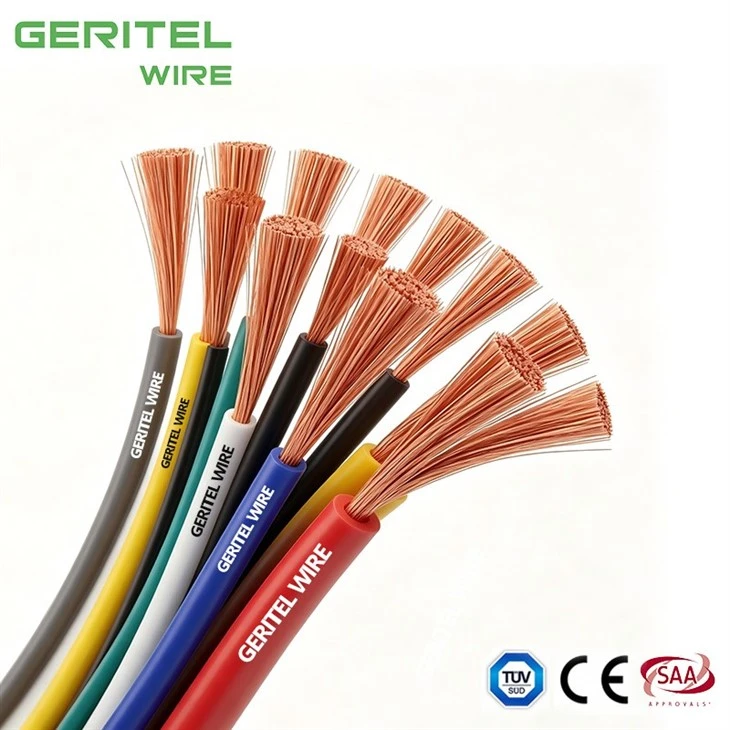

कंडक्टर	कक्षा 5 लचीला तांबे का कंडक्टर
इन्सुलेशन	पीवीसी (पॉलीविनाइल क्लोराइड)

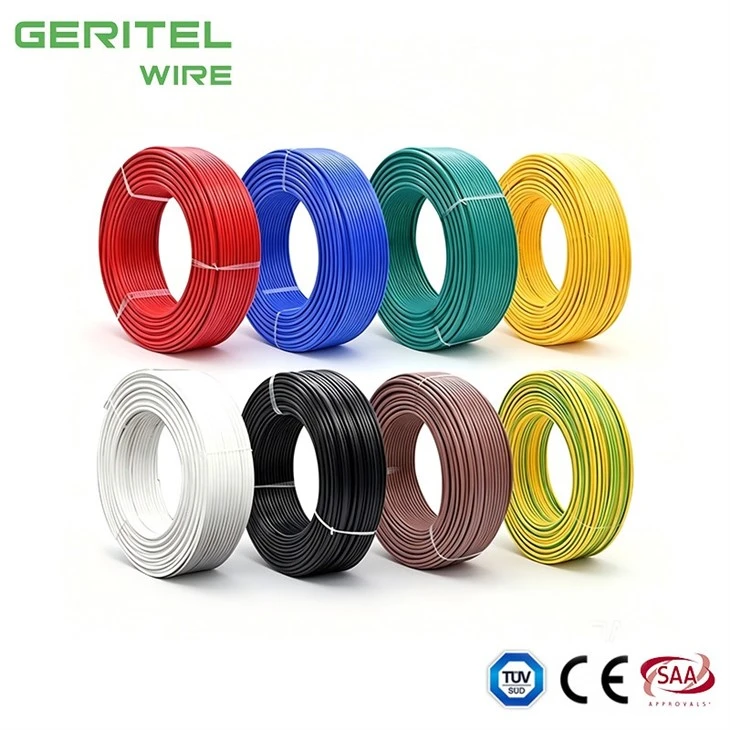

इन्सुलेशन रंग	लाल, काला, नीला, नारंगी, पीला, सफेद, हरा/पीला, बैंगनी, गुलाबी, ग्रे, भूरा
मानकों	EN 50525-2-31, EN 60228 आईईसी/ईएन 60332-1-2 के अनुसार ज्वाला मंदक यूवी प्रतिरोधी

DIMENSIONS

नाममात्र पार अनुभागीय क्षेत्र mm²

	नाममात्र समग्र व्यास mm²	नाममात्र वजन किग्रा/किमी
	नाममात्र समग्र व्यास mm²	नाममात्र वजन किग्रा/किमी
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

कंडक्टर

नाममात्र क्रॉस अनुभागअल क्षेत्र mm²	अधिकतम व्यास कंडक्टर में तारों का मिमी	कंडक्टर का अधिकतम प्रतिरोध 20 डिग्री पर ओम/किमी
नाममात्र क्रॉस अनुभागअल क्षेत्र mm²	अधिकतम व्यास कंडक्टर में तारों का मिमी	सादे तार
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

विद्युत विशेषताओं

नाममात्र क्रॉस क्षेत्रीय क्षेत्र mm²	संदर्भ विधि ए (में संलग्न थर्मली में नाली इन्सुलेशन दीवार आदि) एम्प्स		संदर्भ विधि बी (नाली में संलग्न दीवार में या अंदर ट्रंकिंग आदि) एम्प्स		संदर्भ विधि सी (सीधे क्लिप किया गया) एम्प्स		संदर्भ विधि एफ (मुफ़्त हवा में या ओएनए छिद्रित केबल ट्रे आदि क्षैतिज या लंबवत आदि) एम्प्स
							मार्मिक			द्वारा स्थान दिया गया एक व्यास
							मार्मिक			2 केबल सिंगल {{1}फेज एसी या डीसी या 3 केबल तीन {{3}फेज एसी फ्लैट
	2 केबल एकल-चरण एसीओआर डीसी	3 या 4 केबल तीन-चरण ए.सी	2 केबल एकल-चरण एसीओआर डीसी	3 या 4 केबल तीन-चरण ए.सी	2 केबल एकल-चरण एसी या डीसी	3 या 4केबल तीन-चरण ए.सी	2केबल्स सिंगल फेज़ एसी या डीसीसमतल	3केबल्स तीन-चरण एसीफ्लैट	3 केबल तीन-चरण ACtrefoil	क्षैतिज	खड़ा
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

प्रमाणपत्र

flexible panel wire for instrumentation panels

Class 5 copper wire for instrumentation panels

पैकेजिंग

रोल

300/500V wire for instrumentation panels

प्लास्टिक रील

internal wiring cable for instrumentation panels

छोटी लकड़ी की रील

आवेदन

औद्योगिक नियंत्रण कक्ष

single core flexible wire for instrumentation panels

नवीकरणीय ऊर्जा विद्युत कनेक्शन

स्विचबोर्ड वायरिंग

मामला

एडिलेड एयरपोर्ट स्विचबोर्ड अपग्रेड

औद्योगिक मुख्य स्विचबोर्ड विद्युत वितरण

flexible panel wire for distribution boards

मुख्य स्विचबोर्ड लचीला केबल प्रतिस्थापन

हमें क्यों चुनें

30वर्षों का अनुभव
एक-स्टॉप सेवा में

डोंगगुआन ग्रेटर वायर एंड केबल कंपनी लिमिटेड चीन में एक पेशेवर इंजीनियरिंग ग्रेड केबल निर्माता है, जो दुनिया भर में भवन, औद्योगिक, खनन, ऊर्जा और बुनियादी ढांचा परियोजनाओं के लिए प्रमाणित विद्युत केबल समाधान की आपूर्ति करती है।

30,000 वर्ग मीटर के कारखाने, 30 उत्पादन लाइनों, अनुभवी इंजीनियरों और एक सख्त गुणवत्ता नियंत्रण टीम के साथ, हम अंतरराष्ट्रीय इंजीनियरिंग अनुप्रयोगों के लिए विश्वसनीय, पता लगाने योग्य और अनुपालन केबल उत्पाद प्रदान करते हैं। हमारे उत्पाद SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS और ISO सहित प्रमाणपत्रों द्वारा समर्थित हैं।

हम सुरक्षा, गुणवत्ता, पारदर्शिता और दीर्घकालिक साझेदारी के लिए प्रतिबद्ध हैं। कच्चे माल के निरीक्षण से लेकर तैयार उत्पाद के परीक्षण तक, स्थिर प्रदर्शन और भरोसेमंद परियोजना उपयोग सुनिश्चित करने के लिए प्रत्येक बैच को सावधानीपूर्वक नियंत्रित किया जाता है।

ग्रेटर केबल - प्रमाणित गुणवत्ता। विश्वसनीय आपूर्ति. इंजीनियरिंग मूल्य.

PVC insulated wire for distribution boards

15K

समाप्त परियोजनाएँ

150+

पेशेवर स्टाफ़

15K

खुश ग्राहक

92+

पुरस्कार एवं प्रमाणपत्र

संयंत्र उपकरण

Class 5 copper wire for distribution boards

single core flexible wire for distribution boards

internal wiring cable for distribution boards

वैश्विक प्रमाणन

H05V-K wire for distribution cabinets

ग्राहक तस्वीरें

H05V-K cable for distribution cabinets

अंतर्राष्ट्रीय परिवहन

समुद्री माल

हम बड़ी मात्रा में ऑर्डर के लिए विश्वसनीय समुद्री माल ढुलाई समाधान प्रदान करते हैं। आपका सामान सुरक्षित रूप से पैक किया जाता है और कंटेनरों में भेजा जाता है, जिससे दुनिया भर के बंदरगाहों पर लागत प्रभावी डिलीवरी सुनिश्चित होती है।

हवाई माल भाड़ा

तेजी से डिलीवरी के लिए, हमारी हवाई माल ढुलाई सेवा यह सुनिश्चित करती है कि आपके उत्पाद सावधानीपूर्वक हैंडलिंग और रास्ते में पूरी ट्रैकिंग के साथ अंतरराष्ट्रीय गंतव्यों तक जल्दी पहुंचें।

अंतर्राष्ट्रीय एक्सप्रेस

तत्काल शिपमेंट की आवश्यकता है? हमारी अंतर्राष्ट्रीय एक्सप्रेस सेवा छोटे से मध्यम ऑर्डर को कुशलतापूर्वक वितरित करती है, मन की शांति के लिए वास्तविक समय ट्रैकिंग के साथ घर-घर सेवा प्रदान करती है।

flexible panel wire for distribution cabinets

सहयोगी भागीदार

हम अपने व्यवसाय के विस्तार के लिए एक सहयोगी भागीदार की तलाश कर रहे हैं।

Class 5 copper wire for distribution cabinets

PVC insulated wire for distribution cabinets

internal wiring cable for distribution cabinets

single core flexible wire for distribution cabinets

flexible panel wire for electrical equipment internal wiring

single core flexible wire for relay panels

H05V-K wire for electrical equipment internal wiring

H05V-K cable for electrical equipment internal wiring

हमारे साथ कैसे सहयोग करें?

बस अपनी आवश्यकताओं को साझा करें, हमारा पेशेवर समाधान प्राप्त करें, नमूनों की पुष्टि करें, और तेज़, विश्वसनीय उत्पादन और दुनिया भर में डिलीवरी का आनंद लें - हमारे साथ काम करना इतना आसान है।

हमारा पता

बिल्डिंग 2, नंबर . 40 लक्सी 2 रोड, लियाओबू टाउन, डोंगगुआन सिटी, गुआंग्डोंग प्रांत, चीन

फ़ोन नंबर

+86 136 6257 9592

+86 135 1078 4550

ई-मेल

manager01@greaterwire.com

PVC insulated wire for electrical equipment internal wiring

अक्सर पूछे जाने वाले प्रश्न

क्या 0.75 मिमी² H05V-K 18 AWG के समान है?

ओईएम वायरिंग के लिए, सबसे सुरक्षित तरीका केवल रंग या लचीलेपन के आधार पर चयन करने के बजाय केबल प्रकार को वास्तविक सर्किट से मिलाना है। प्रासंगिक खोज शब्द 0.75 मिमी² लचीला तार है . 0.75 मिमी² 18 एडब्ल्यूजी रेंज के करीब है, लेकिन वास्तविक कंडक्टर क्षेत्र और प्रतिरोध समान नहीं हैं। जब उपकरण ड्राइंग के लिए एक सामंजस्यपूर्ण यूरोपीय केबल की आवश्यकता हो तो विनिर्देश को मिमी² में रखें। वितरक और ओईएम खरीदार गेरिटेल वायर से पैकिंग मात्रा और लेबल जानकारी को स्टॉकिंग या असेंबली आवश्यकताओं के साथ संरेखित करने के लिए कह सकते हैं।

0.5 मिमी² H05V-K का बाहरी व्यास क्या है?

उत्पाद अच्छी तरह से फिट हो सकता है, बशर्ते वोल्टेज, क्रॉस{0}सेक्शन और संरक्षित {{1}स्थापना स्थितियां सही हों। प्रासंगिक खोज शब्द 0.5 मिमी² H05V-K व्यास है। बाहरी व्यास निर्माता और इन्सुलेशन डिज़ाइन के अनुसार भिन्न होता है, इसलिए सार्वभौमिक मूल्य के बजाय सटीक तकनीकी डेटाशीट का उपयोग करें। यह केबल डक्ट्स, स्ट्रिपिंग टूल्स, ग्लैंड्स और स्वचालित प्रसंस्करण के लिए मायने रखता है। जेरिटेल वायर कंडक्टर आकार, इन्सुलेशन रंग और अनुप्रयोग के लिए प्री-ऑर्डर जांच का समर्थन कर सकता है ताकि उत्पाद का उपयोग उसके इच्छित कर्तव्य के बाहर न किया जाए।

0.75 मिमी² H05V-K का बाहरी व्यास क्या है?

खरीदारों को इसे हां/नहीं के विपणन दावे के बजाय चयन प्रश्न के रूप में लेना चाहिए। प्रासंगिक खोज शब्द है0.75 मिमी² एच05वी-के व्यास. तैयार व्यास उत्पाद विशिष्ट है, भले ही कंडक्टर क्रॉस अनुभाग मानकीकृत है। स्वचालित कटिंग या हार्नेस उपकरण के लिए, टूलींग सेट करने से पहले वास्तविक न्यूनतम/अधिकतम ओडी का अनुरोध करें। अंतर्राष्ट्रीय ऑर्डर के लिए, GERITEL WIRE खरीदारी, निरीक्षण और शिपमेंट समन्वय के लिए आवश्यक तकनीकी और पैकिंग जानकारी तैयार कर सकता है।

1 मिमी² H05V-K का बाहरी व्यास क्या है?

हाँ, जब स्थापना स्थितियाँ H05V-K डिज़ाइन से मेल खाती हों। प्रासंगिक खोज शब्द 1 मिमी² H05V-K व्यास है। सटीक OD आपूर्तिकर्ता डेटाशीट से आना चाहिए क्योंकि इन्सुलेशन की मोटाई और विनिर्माण सहनशीलता तैयार आकार को प्रभावित करती है। केवल बाहरी व्यास से कंडक्टर के आकार का अनुमान न लगाएं। जेरिटेल वायर उत्पादन से पहले अनुरोधित आकार, रंग, अंकन और पैकिंग विवरण की पुष्टि कर सकता है ताकि ऑर्डर ड्राइंग से मेल खाए।
