लचीले क्लास 5 कॉपर कनेक्शन के लिए मॉड्यूलर बिल्डिंग इलेक्ट्रिकल पैनल के लिए H05V -K तार चुनें

H05V {{1} यह पेज प्रीफैब हाउस कैबिनेट वायर, मॉड्यूलर होम कंट्रोल वायरिंग आदि की खोज को लक्षित करता हैलचीला पैनल तारतकनीकी उत्पाद परिभाषा को सुसंगत रखते हुए मॉड्यूलर इमारतों के लिए। उपयोग उपयुक्त संरक्षित आंतरिक पैनल/उपकरण वायरिंग तक सीमित है, सामान्य भवन शाखा {{1}सर्किट प्रतिस्थापन तक नहीं। तार उपयुक्त स्थिर या संरक्षित आंतरिक उपयोग के लिए है, इसलिए अंतिम चयन को उपकरण ड्राइंग, वोल्टेज, स्थापना विधि और स्थानीय नियमों का पालन करना चाहिए। GERITEL वायर विनिर्देश जांच, OEM अंकन और व्यावहारिक निर्यात पैकिंग का समर्थन करता है।

उत्पाद विशिष्टताएँ

300/500V internal wire for BMS cabinet auxiliary wiring

अनुप्रयोग

पावर स्विचगियर के स्विच कंट्रोल, रिले और इंस्ट्रुमेंटेशन पैनल में उपयोग के लिए पीवीसी पैनल वायरिंग और रेक्टिफायर उपकरण, मोटर स्टार्टर और कंट्रोलर में आंतरिक कनेक्टर जैसे उद्देश्यों के लिए।

विशेष विवरण

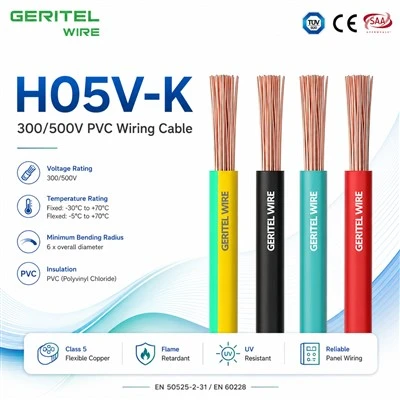

वोल्टेज रेटिंग यूओ/यू	H05V-K:300/500V H07V-K:450/750V
तापमान रेटिंग	निश्चित: -30 डिग्री से +70 डिग्री लचीला: -5 डिग्री से +70 डिग्री
न्यूनतम झुकने की त्रिज्या	निश्चित: 6 x समग्र व्यास
कंडक्टर	कक्षा 5 लचीला तांबे का कंडक्टर
इन्सुलेशन	पीवीसी (पॉलीविनाइल क्लोराइड)

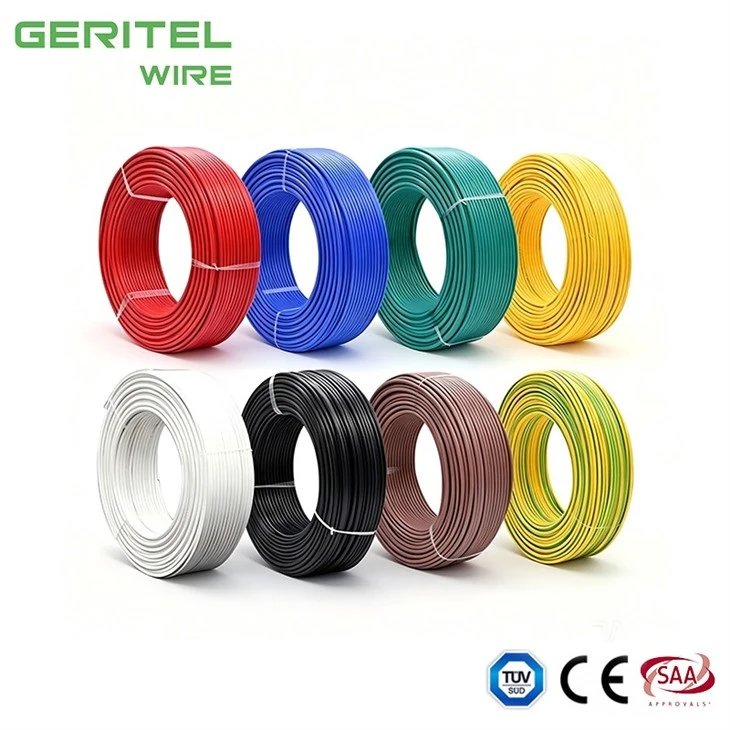

इन्सुलेशन रंग	लाल, काला, नीला, नारंगी, पीला, सफेद, हरा/पीला, बैंगनी, गुलाबी, ग्रे, भूरा
मानकों	एन 50525-2-31, एन 60228 आईईसी/ईएन 60332-1-2 के अनुसार ज्वाला मंदक यूवी प्रतिरोधी

DIMENSIONS

नाममात्र पार अनुभागीय क्षेत्र mm²

	नाममात्र समग्र व्यास mm²	नाममात्र वजन किग्रा/किमी
	नाममात्र समग्र व्यास mm²	नाममात्र वजन किग्रा/किमी
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

कंडक्टर

नाममात्र क्रॉस अनुभागअल क्षेत्र mm²	अधिकतम व्यास कंडक्टर में तारों का मिमी	कंडक्टर का अधिकतम प्रतिरोध 20 डिग्री पर ओम/किमी
नाममात्र क्रॉस अनुभागअल क्षेत्र mm²	अधिकतम व्यास कंडक्टर में तारों का मिमी	सादे तार
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

विद्युत विशेषताओं

नाममात्र क्रॉस क्षेत्रीय क्षेत्र mm²	संदर्भ विधि ए (में संलग्न थर्मली में नाली इन्सुलेशन दीवार आदि) एम्प्स		संदर्भ विधि बी (नाली में संलग्न दीवार में या अंदर ट्रंकिंग आदि) एम्प्स		संदर्भ विधि सी (सीधे क्लिप किया गया) एम्प्स		संदर्भ विधि एफ (मुफ़्त हवा में या ओएनए छिद्रित केबल ट्रे आदि क्षैतिज या लंबवत आदि) एम्प्स
							मार्मिक			द्वारा स्थान दिया गया एक व्यास
							मार्मिक			2 केबल सिंगल -फेज एसी या डीसी या 3 केबल तीन {{3}फेज एसी फ्लैट
	2 केबल एकल-चरण एसीओआर डीसी	3 या 4 केबल तीन-चरण ए.सी	2 केबल एकल-चरण एसीओआर डीसी	3 या 4 केबल तीन-चरण ए.सी	2 केबल एकल-चरण एसी या डीसी	3 या 4केबल तीन-चरण ए.सी	2केबल्स सिंगल फेज़ एसी या डीसीसमतल	3केबल्स तीन-चरण एसीफ्लैट	3 केबल तीन-चरण ACtrefoil	क्षैतिज	खड़ा
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

प्रमाणपत्र

PVC single core wire for BMS cabinet auxiliary wiring

H05V-K EMS control panel internal wiring

पैकेजिंग

flexible panel wire for EMS control panel internal wiring

रोल

H05V-K wire for EMS control panel internal wiring

प्लास्टिक रील

Class 5 copper wire for EMS control panel internal wiring

छोटी लकड़ी की रील

आवेदन

PVC single core wire for EMS control panel internal wiring

औद्योगिक नियंत्रण कक्ष

300/500V internal wire for EMS control panel internal wiring

नवीकरणीय ऊर्जा विद्युत कनेक्शन

H05V-K battery storage control cabinet wiring

स्विचबोर्ड वायरिंग

मामला

flexible panel wire for battery storage control cabinet wiring

एडिलेड एयरपोर्ट स्विचबोर्ड अपग्रेड

H05V-K wire for battery storage control cabinet wiring

औद्योगिक मुख्य स्विचबोर्ड विद्युत वितरण

flexible panel wire for distribution boards

मुख्य स्विचबोर्ड लचीला केबल प्रतिस्थापन

हमें क्यों चुनें

30वर्षों का अनुभव
एक -स्टॉप सेवा में

डोंगगुआन ग्रेटर वायर एंड केबल कंपनी लिमिटेड चीन में एक पेशेवर इंजीनियरिंग ग्रेड केबल निर्माता है, जो दुनिया भर में भवन, औद्योगिक, खनन, ऊर्जा और बुनियादी ढांचा परियोजनाओं के लिए प्रमाणित विद्युत केबल समाधान की आपूर्ति करती है।

30,000 वर्ग मीटर के कारखाने, 30 उत्पादन लाइनों, अनुभवी इंजीनियरों और एक सख्त गुणवत्ता नियंत्रण टीम के साथ, हम अंतरराष्ट्रीय इंजीनियरिंग अनुप्रयोगों के लिए विश्वसनीय, पता लगाने योग्य और अनुपालन केबल उत्पाद प्रदान करते हैं। हमारे उत्पाद SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS और ISO सहित प्रमाणपत्रों द्वारा समर्थित हैं।

हम सुरक्षा, गुणवत्ता, पारदर्शिता और दीर्घकालिक साझेदारी के लिए प्रतिबद्ध हैं। कच्चे माल के निरीक्षण से लेकर तैयार उत्पाद के परीक्षण तक, स्थिर प्रदर्शन और भरोसेमंद परियोजना उपयोग सुनिश्चित करने के लिए प्रत्येक बैच को सावधानीपूर्वक नियंत्रित किया जाता है।

ग्रेटर केबल - प्रमाणित गुणवत्ता। विश्वसनीय आपूर्ति. इंजीनियरिंग मूल्य.

Class 5 copper wire for battery storage control cabinet wiring

15K

समाप्त परियोजनाएँ

150+

पेशेवर स्टाफ़

15K

खुश ग्राहक

92+

पुरस्कार एवं प्रमाणपत्र

संयंत्र उपकरण

PVC single core wire for battery storage control cabinet wiring

300/500V internal wire for battery storage control cabinet wiring

H05V-K stationary storage monitoring panel wiring

flexible panel wire for stationary storage monitoring panel wiring

H05V-K wire for stationary storage monitoring panel wiring

PVC insulated wire for terminal block wiring

वैश्विक प्रमाणन

Class 5 copper wire for stationary storage monitoring panel wiring

ग्राहक तस्वीरें

300/500V internal wire for stationary storage monitoring panel wiring

अंतर्राष्ट्रीय परिवहन

समुद्री माल

हम बड़ी मात्रा में ऑर्डर के लिए विश्वसनीय समुद्री माल ढुलाई समाधान प्रदान करते हैं। आपका सामान सुरक्षित रूप से पैक किया जाता है और कंटेनरों में भेजा जाता है, जिससे दुनिया भर के बंदरगाहों पर लागत प्रभावी डिलीवरी सुनिश्चित होती है।

हवाई माल भाड़ा

तेजी से डिलीवरी के लिए, हमारी हवाई माल ढुलाई सेवा यह सुनिश्चित करती है कि आपके उत्पाद सावधानीपूर्वक हैंडलिंग और रास्ते में पूरी ट्रैकिंग के साथ अंतरराष्ट्रीय गंतव्यों तक जल्दी पहुंचें।

अंतर्राष्ट्रीय एक्सप्रेस

तत्काल शिपमेंट की आवश्यकता है? हमारी अंतर्राष्ट्रीय एक्सप्रेस सेवा छोटे से मध्यम ऑर्डर को कुशलतापूर्वक वितरित करती है, मन की शांति के लिए वास्तविक समय ट्रैकिंग के साथ घर-घर सेवा प्रदान करती है।

PVC single core wire for stationary storage monitoring panel wiring

सहयोगी भागीदार

हम अपने व्यवसाय के विस्तार के लिए एक सहयोगी भागीदार की तलाश कर रहे हैं।

H05V-K energy storage inverter control cabinet wiring

H05V-K wire for energy storage inverter control cabinet wiring

flexible panel wire for energy storage inverter control cabinet wiring

Class 5 copper wire for energy storage inverter control cabinet wiring

300/500V internal wire for energy storage inverter control cabinet wiring

PVC single core wire for energy storage inverter control cabinet wiring

H05V-K EV charging station internal control wiring

H05V-K wire for EV charging station internal control wiring

flexible panel wire for EV charging station internal control wiring

हमारे साथ कैसे सहयोग करें?

बस अपनी आवश्यकताओं को साझा करें, हमारा पेशेवर समाधान प्राप्त करें, नमूनों की पुष्टि करें, और तेज़, विश्वसनीय उत्पादन और दुनिया भर में डिलीवरी का आनंद लें - हमारे साथ काम करना इतना आसान है।

हमारा पता

बिल्डिंग 2, नंबर . 40 लक्सी 2 रोड, लियाओबू टाउन, डोंगगुआन सिटी, गुआंग्डोंग प्रांत, चीन

फ़ोन नंबर

+86 136 6257 9592

+86 135 1078 4550

ई-मेल

manager01@greaterwire.com

Class 5 copper wire for EV charging station internal control wiring

अक्सर पूछे जाने वाले प्रश्न

क्या मॉड्यूलर इमारतों में एचवीएसी नियंत्रण के लिए H05V-K का उपयोग किया जा सकता है?

H05V-K को अक्सर इस आवश्यकता के लिए चुना जाता है, लेकिन सटीक एप्लिकेशन को अभी भी ड्राइंग और कोड जांच की आवश्यकता होती है। प्रासंगिक खोज शब्द H05V-K मॉड्यूलर HVAC नियंत्रण तार है। जब सर्किट और संलग्नक की स्थिति H05V{8}}K से मेल खाती है तो संरक्षित आंतरिक एचवीएसी नियंत्रण पैनल वायरिंग का उपयुक्त उपयोग हो सकता है। मॉड्यूल के बीच फ़ील्ड केबल को अलग से चुना जाना चाहिए। यदि परियोजना में एक विशिष्ट टर्मिनल, कैबिनेट या वायरिंग मानक है, तो GERITEL WIRE ऑर्डर जारी होने से पहले खरीदार के साथ प्रमुख मापदंडों की समीक्षा कर सकता है।

क्या H05V-K का उपयोग कंटेनर {{2}घर के नियंत्रण पैनलों में किया जा सकता है?

यह एक सामान्य खरीदारी प्रश्न है क्योंकि H05V-K को कई बाज़ार विवरणों के तहत बेचा जाता है। प्रासंगिक खोज शब्द H05V-K कंटेनर हाउस पैनल वायर है। यह एक कंटेनरीकृत बिल्डिंग मॉड्यूल में निश्चित आंतरिक पैनल वायरिंग के अनुरूप हो सकता है जहां पैनल डिजाइन उचित विद्युत मानक का पालन करता है। संपूर्ण वायरिंग प्रणाली के लिए कंपन, परिवहन और साइट की स्थितियों की समीक्षा की जानी चाहिए। GERITEL WIRE अंतिम सहमत उत्पाद दायरे के अनुसार OEM पहचान, रंग योजना और निर्यात दस्तावेज़ीकरण का समर्थन करता है।

क्या H05V-K को फैक्ट्री में निर्मित इलेक्ट्रिकल मॉड्यूल में प्रीवायर किया जा सकता है?

पैनल निर्माण में, व्यावहारिक उत्तर इस बात पर निर्भर करता है कि कंडक्टर को कैसे संरक्षित और समाप्त किया जाता है। प्रासंगिक खोज शब्द H05V-K प्रीफ़ैब वायरिंग है। हां, फ़ैक्टरी वायरिंग उन क्षेत्रों में से एक है जहां लचीले सिंगल कोर संरक्षित उपकरण और कैबिनेट सर्किट के लिए असेंबली दक्षता में सुधार कर सकते हैं। बाड़े के बाहर मॉड्यूल इंटरकनेक्शन केबलों को एक म्यानयुक्त निर्माण की आवश्यकता हो सकती है। बार-बार पैनल उत्पादन के लिए, जेरिटेल वायर वर्कशॉप संचालन को सरल बनाने के लिए लगातार रंग कोडिंग, प्रिंटिंग और पैकेजिंग पर चर्चा कर सकता है।

क्या H05V-K कैप्सूल{{2}घरेलू विद्युत नियंत्रण बक्सों के लिए उपयुक्त है?

विशिष्टता के दृष्टिकोण से, H05V-K की एक स्पष्ट उपयोग सीमा है जिसे विपणन दावों द्वारा नहीं बढ़ाया जाना चाहिए। प्रासंगिक खोज शब्द हैH05V-K कैप्सूल हाउस नियंत्रण तार. यदि उपकरण डिज़ाइन, वोल्टेज और स्थानीय भवन नियम इसकी अनुमति देते हैं तो इसका उपयोग उपयुक्त संरक्षित नियंत्रण बक्से के अंदर किया जा सकता है। छिपी हुई बिल्डिंग वायरिंग को उचित ठहराने के लिए केवल उत्पाद नाम का उपयोग न करें। GERITEL WIRE खरीदार की समीक्षा के लिए सटीक ऑर्डर किए गए निर्माण के लिए लागू डेटाशीट और उपलब्ध अनुपालन दस्तावेज़ प्रदान कर सकता है।
