• 3 × कंडक्टर: लचीली फंसे टिनडेड एनील्ड कॉपर कंडक्टर .
• कंडक्टर स्क्रीन: सेमीकंडक्टिव कंपाउंड (केबल के लिए 3 . 3/3.3kV और ऊपर की वोल्टेज रेटिंग वाली केबल)।
• इन्सुलेशन: ईपीआर .
• इन्सुलेशन स्क्रीन: अर्धविराम इलास्टोमर .
• कम्पोजिट स्क्रीन (अर्थ कंडक्टर): पॉलिएस्टर यार्न . के साथ टिन्ड एनील्ड कॉपर ब्रेडिंग इंटरव्यू
• क्रैडल सेपरेटर: अर्धचालक पीसीपी .
• 3 × इंटरस्टीशियल पायलट: ईपीआर कवर लचीला फंसे टिनडेड कॉपर कंडक्टर .
• म्यान: भारी शुल्क पीसीपी म्यान . भारी शुल्क CPE/CSP म्यान अनुरोध पर पेश किया जा सकता है .
आवेदन
ड्रैगलाइन उत्खनन और खनन उपकरण उच्च-वोल्टेज बिजली की आपूर्ति की आवश्यकता होती है .
भूमिगत और सतह खनन संचालन जहां यांत्रिक तनाव और कठोर स्थिति प्रचलित हैं .
लचीले, टिकाऊ और उच्च-प्रदर्शन वाली बिजली केबलों की मांग करने वाले भारी औद्योगिक अनुप्रयोग .}
विशेषता

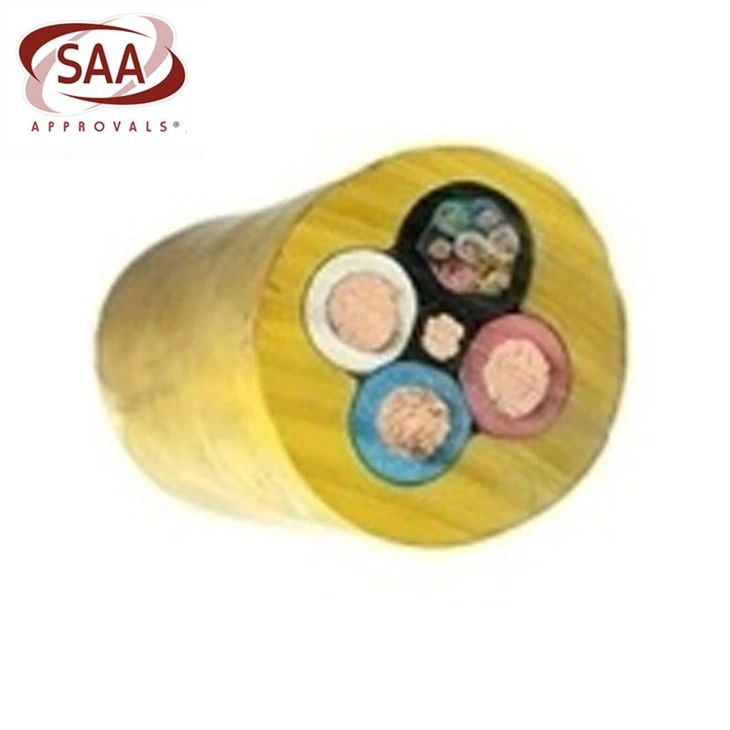

टाइप {440 1.1 केवी से 22KV ड्रैगलाइन माइनिंग पावर केबल (AS/NZS 2802) एक भारी शुल्क है, तीन अंतरालीय पायलट कोर के साथ तीन-कोर केबल की जांच की गई है, जिसे खनन और ड्रैगलाइन अनुप्रयोगों की मांग के लिए डिज़ाइन किया गया है। 3 .} 3/3 . 3KV और ऊपर की रेटिंग) इष्टतम विद्युत प्रदर्शन को सुनिश्चित करने के लिए . कोर को बेहतर थर्मल और मैकेनिकल लचीलापन के लिए EPR (एथिलीन प्रोपलीन रबर) के साथ अछूता है, एक अर्धवृत्तीय इलास्टोमर इंसुलेशन स्क्रीन द्वारा घिरे। पॉलिएस्टर यार्न के साथ ब्रेडिंग इंटरवॉवन प्रभावी ग्राउंडिंग प्रदान करता है, जबकि एक सेमीकंडक्टिव पीसीपी क्रैडल सेपरेटर संरचनात्मक अखंडता को बनाए रखता है . तीन ईपीआर-इंसुलेटेड इंटरस्टीशियल पायलट कोर की निगरानी या नियंत्रण सर्किट के लिए अनुमति देता है {{17} रसायन, और कठोर पर्यावरणीय स्थिति। 1.1kV से 22kV बिजली वितरण के लिए इंजीनियर, यह केबल खनन संचालन की कठोर मांगों को पूरा करता है, जो कि चरम सेटिंग्स में स्थायित्व, लचीलापन और विश्वसनीय प्रदर्शन प्रदान करता है।
प्रमाणीकरण
टाइप 440 1.1 केवी से 22KV ड्रैगलाइन माइनिंग पावर केबल SAA प्रमाणित है, ऑस्ट्रेलियाई सुरक्षा और प्रदर्शन मानकों के पूर्ण अनुपालन में .
1 . 1KV से 22KV संचालन के लिए डिज़ाइन किया गया, केबल में EPR इन्सुलेशन, अर्ध-संभोग स्क्रीन, और एक भारी शुल्क वाली पीसीपी म्यान, असाधारण विद्युत प्रदर्शन, यांत्रिक प्रतिरोध, और पर्यावरणीय प्रतिरोध . तीन अंतरालीय पायलट कोर के समावेश और नियंत्रण सर्किट के लिए समारोह में शामिल होने की सुविधा है।
पैकेट
कंपनी परिचय
Dongguan ग्रेटर वायर और केबल CO ., Ltd ., एक पेशेवर ड्रैगलाइन माइनिंग पावर केबल निर्माता है, जिसने खनन क्षेत्रों, हवाई अड्डों, अस्पतालों, कारखानों, स्कूलों, आदि के साथ बड़े इन्फ्रास्ट्रक्चर के लिए केबल प्रदान किए हैं, जो {{2} {{2} {} {} {} {} {} {} {} {} {} {} {} {{} {} {} {} {} { तकनीकी शक्ति, कंपनी ने वर्षों तक कड़ी मेहनत और वैश्विक ग्राहकों के समर्थन के बाद तेजी से विकसित किया है, और विदेशी बाजारों में एक अच्छी प्रतिष्ठा और बाजार हिस्सेदारी जीती है .
इस तार के अलावा, विभिन्न प्रकार के ओशिनिया मानक केबल हैं जिन्होंने SAA प्रमाणन प्राप्त किया है . हमारे पास उत्पाद प्रमाणपत्र भी हैं जैसे कि UL, TUV, BPS, PSE, CE, आदि अन्य देशों और क्षेत्रों के लिए . { देश और विदेश में देश या क्षेत्र .
ग्राहक
साथी
लोकप्रिय टैग: टाइप 440 1.1 से 22kv ड्रैगलाइन माइनिंग पावर केबल AS/NZS 2802, चीन टाइप 440 1.1 से 22KV ड्रैगलाइन माइनिंग पावर केबल AS/NZS 2802 निर्माताओं, आपूर्तिकर्ताओं, फैक्ट्री
| नाममात्र कंडक्टर क्षेत्र | स्ट्रैंड आकार | इन्सुलेशन मोटाई | कोर स्क्रीन | पायलट कंडक्टर | म्यान की मोटाई | नाममात्र समग्र व्यास | नाममात्र का वजन | ||
| स्ट्रैंड आकार | पर्दे का क्षेत्र | स्ट्रैंड आकार | कवर की मोटाई | ||||||
| mm of | नहीं/मिमी | मिमी | नहीं/मिमी | mm of | नहीं/मिमी | मिमी | मिमी | मिमी | किलो/100 मीटर |
| टाइप 440.1 क्लास 2 | |||||||||
| 6 | 84/0.30 | 1.5 | 7/0.25 | 7.2 | 18/0.30 | 1 | 3.8 | 30 | 135 |
| 10 | 77/0.40 | 1.5 | 7/0.25 | 8.6 | 27/0.30 | 1 | 3.8 | 32.6 | 166 |
| 16 | 126/0.40 | 1.6 | 7/0.25 | 9.6 | 42/0.30 | 1 | 4.0 | 35.8 | 204 |
| 25 | 209/0.40 | 1.6 | 7/0.25 | 11.3 | 66/0.30 | 1.2 | 4.3 | 39.7 | 269 |
| 35 | 285/0.40 | 1.6 | 7/0.25 | 12.4 | 90/0.30 | 1.2 | 4.6 | 43.1 | 324 |
| 50 | 380/0.40 | 1.7 | 7/0.25 | 14.1 | 120/0.30 | 1.2 | 5.0 | 47.7 | 403 |
| 70 | 203/0.67 | 1.8 | 7/0.25 | 16.5 | 39/0.67 | 1.2 | 5.4 | 53.9 | 539 |
| 95 | 259/0.67 | 2.0 | 7/0.30 | 21.8 | 39/0.67 | 1.2 | 6.0 | 59.3 | 659 |
| 120 | 336/0.67 | 2.1 | 7/0.30 | 24.7 | 42/0.67 | 1.4 | 6.4 | 65.1 | 802 |
| 150 | 427/0.67 | 2.3 | 7/0.40 | 36.1 | 54/0.67 | 1.4 | 6.9 | 72.1 | 1018 |
| 185 | 518/0.67 | 2.5 | 7/0.40 | 40.5 | 63/0.67 | 1.4 | 7.4 | 78.6 | 1198 |
| 240 | 672/0.67 | 2.8 | 7/0.50 | 57.7 | 77/0.67 | 1.6 | 8.2 | 88.6 | 1549 |
| 300 | 854/0.67 | 3.0 | 7/0.50 | 63.2 | 98/0.67 | 1.6 | 8.8 | 96.3 | 1870 |
| टाइप 440.3 क्लास 2 | |||||||||
| 16 | 126/0.40 | 3.0 | 7/0.25 | 13.1 | 42/0.30 | 1.4 | 5.3 | 46.2 | 304 |
| 25 | 209/0.40 | 3.0 | 7/0.25 | 14.8 | 66/0.30 | 1.4 | 5.6 | 50.1 | 379 |
| 35 | 285/0.40 | 3.0 | 7/0.25 | 15.8 | 90/0.30 | 1.4 | 5.9 | 53.5 | 446 |
| 50 | 380/0.40 | 3.0 | 7/0.25 | 17.2 | 120/0.30 | 1.4 | 6.3 | 57.6 | 524 |
| 70 | 203/0.67 | 3.0 | 7/0.25 | 18.6 | 39/0.67 | 1.4 | 6.6 | 62.5 | 659 |
| 95 | 259/0.67 | 3.0 | 7/0.25 | 20.3 | 39/0.67 | 1.6 | 7.1 | 66.2 | 754 |
| 120 | 336/0.67 | 3.0 | 7/0.30 | 27.2 | 42/0.67 | 1.6 | 7.4 | 72 | 914 |
| 150 | 427/0.67 | 3.0 | 7/0.40 | 39.6 | 54/0.67 | 1.6 | 7.8 | 78 | 1119 |
| 185 | 518/0.67 | 3.0 | 7/0.40 | 42.2 | 63/0.67 | 1.6 | 8.2 | 83.4 | 1289 |
| 240 | 672/0.67 | 3.0 | 7/0.40 | 46.6 | 77/0.67 | 1.6 | 8.8 | 90.3 | 1559 |
| 300 | 854/0.67 | 3.0 | 7/0.50 | 63.2 | 98/0.67 | 1.6 | 9.4 | 98.4 | 1920 |
| टाइप 440.6 क्लास 2 | |||||||||
| 16 | 126/0.40 | 5.0 | 7/0.25 | 17.2 | 42/0.30 | 1.4 | 6.4 | 57.3 | 444 |
| 25 | 209/0.40 | 5.0 | 7/0.25 | 18.6 | 66/0.30 | 1.6 | 6.7 | 61.2 | 523 |
| 35 | 285/0.40 | 5.0 | 7/0.25 | 18.6 | 90/0.30 | 1.6 | 7.0 | 64.6 | 599 |
| 50 | 380/0.40 | 5.0 | 7/0.25 | 21.3 | 120/0.30 | 1.6 | 7.3 | 68.5 | 689 |
| 70 | 203/0.67 | 5.0 | 7/0.25 | 23.4 | 39/0.67 | 1.6 | 7.7 | 73.7 | 834 |
| 95 | 259/0.67 | 5.0 | 7/0.30 | 29.2 | 39/0.67 | 1.8 | 8.1 | 77.8 | 964 |
| 120 | 336/0.67 | 5.0 | 7/0.30 | 31.7 | 42/0.67 | 1.8 | 8.5 | 83.1 | 1119 |
| 150 | 427/0.67 | 5.0 | 7/0.40 | 45.7 | 54/0.67 | 1.8 | 8.9 | 89.1 | 1349 |
| 185 | 518/0.67 | 5.0 | 7/0.40 | 48.4 | 63/0.67 | 1.8 | 9.3 | 94.5 | 1529 |
| 240 | 672/0.67 | 5.0 | 7/0.40 | 52.8 | 77/0.67 | 1.8 | 9.9 | 101.4 | 1810 |
| 300 | 854/0.67 | 5.0 | 7/0.50 | 71.5 | 98/0.67 | 1.8 | 10.4 | 109.3 | 2190 |
| टाइप 440.11 क्लास 2 | |||||||||
| 25 | 209/0.40 | 7.6 | 7/0.25 | 23.7 | 66/0.30 | 2 | 8.1 | 75.6 | 759 |
| 35 | 285/0.40 | 7.6 | 7/0.30 | 30.2 | 90/0.30 | 2 | 8.4 | 79.7 | 869 |
| 50 | 380/0.40 | 7.6 | 7/0.30 | 31.7 | 120/0.30 | 2 | 8.7 | 83.6 | 974 |
| 70 | 203/0.67 | 7.6 | 7/0.30 | 34.1 | 39/0.67 | 2 | 9.1 | 88.8 | 1139 |
| 95 | 259/0.67 | 7.6 | 7/0.40 | 47.5 | 39/0.67 | 2.2 | 9.6 | 93.7 | 1319 |
| 120 | 336/0.67 | 7.6 | 7/0.40 | 51.0 | 42/0.67 | 2.2 | 9.9 | 98.8 | 1489 |
| 150 | 427/0.67 | 7.6 | 7/0.40 | 53.7 | 54/0.67 | 2.2 | 10.3 | 103.5 | 1679 |
| 185 | 518/0.67 | 7.6 | 7/0.40 | 57.2 | 63/0.67 | 2.2 | 10.7 | 108.8 | 1880 |
| टाइप 440.22 क्लास 2 | |||||||||
| 35 | 285/0.40 | 10.5 | 7/0.40 | 53.2 | 90/0.30 | 2.5 | 10.0 | 105 | 1270 |
| 50 | 380/0.40 | 10.5 | 7/0.40 | 54.1 | 120/0.30 | 2.5 | 10.3 | 108.9 | 1392 |
| 70 | 203/0.67 | 10.5 | 7/0.40 | 58.0 | 39/0.67 | 2.5 | 10.7 | 111.2 | 1558 |
